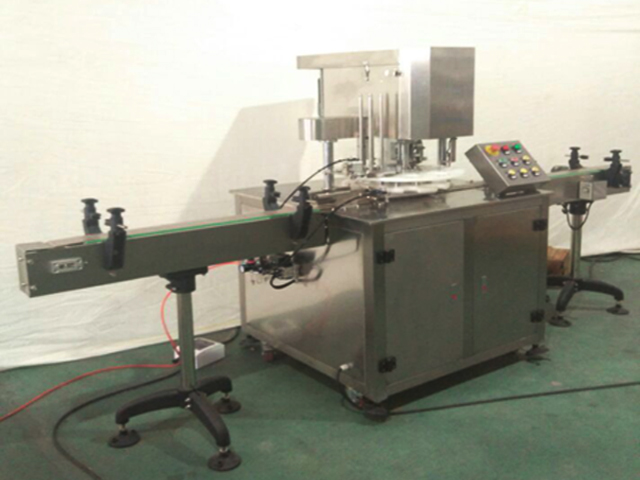

ავტომატური ხაზოვანი ლითონის თუნუქის ალუმინის ქილა Sealer Seaming მანქანა

• მასალა: უჟანგავი ფოლადი
• დაფარვის თავი: 1
• დალუქული ქილების რაოდენობა: ერთი
• დალუქვის სიჩქარე: 25-30 წუთში
• დალუქვის სიმაღლე: 40-200 მმ
• ხელმისაწვდომი ბოთლის დიამეტრი: 35-100 მმ
• სამუშაო წნევა: Ac220v 50/60hz (Ac380v 50/60hz)
• სიმძლავრე: 1.1 კვტ
• წონა: 500 კგ
• ზომა: 3000*900*1700 მმ
• ჰაერის წყარო: 0.5 მპა

ეს პროდუქტი ძირითადად ეხება მრგვალი ქილების დალუქვას სხვადასხვა PET პლასტმასის, რკინის, ალუმინის, ქაღალდის და სხვა თვისებებით, მას აქვს მოწინავე დიზაინი და გონივრული სტრუქტურა, რომელიც ადვილად იმართება, რომ იყოს საკვების საჭირო და იდეალური შესაფუთი მოწყობილობა. , მედიკამენტები, ჩაი, ქიმიური ინჟინერია და სხვა მრეწველობა.

ამ პროდუქტის ძირითადი ნაწილი იღებს ყველა უჟანგავი მასალას, მარტივი და ლამაზი გარეგნობით და შეესაბამება სტანდარტული წარმოების უმეტესი განყოფილების დიზაინის მოთხოვნებს.

ეს პროდუქტი იღებს ერთ ან სამფაზიან ელექტროენერგიის წყაროს, მისი სიმძლავრე აღწევს 1.1 კვტ, მისი სხვადასხვა ნაწილები და კომპონენტები ზუსტი დამუშავების ქვეშ, წარმოების ტექნოლოგიები და სხვები დაჩქარებულია და მუდმივად უმჯობესდება ჩვენი კომპანიის მრავალწლიანი მომხმარებლის გამოცდილებით და ძირითადი ნაწილი იღებს უნიკალურ დიზაინს მაღალი სიმტკიცით, დაბალი ხმაურით და კარგი დალუქვის შესრულებით.

ეს პროდუქტი ყველა შეესაბამება ეროვნული სტანდარტების რეგულაციებს, დეპარტამენტის სტანდარტებს და საწარმოს სტანდარტებს და ტოვებს ქარხანას მხოლოდ მკაცრი შემოწმებისა და ტესტის გავლის შემდეგ.

ეს არის სრული ავტომატური საწარმოო ხაზის დიზაინი, რომელიც შეიძლება შეადგენდეს საწარმოო ხაზებს შევსების სისტემით, აწონვის და შევსების სისტემით ან ეტიკეტირების სისტემით.

შესრულების სპეციფიკაცია

1. ოთხი დალუქვის ბორბალი მიღებულია დალუქვისთვის, სადაც ორი დანა ჰემინგისთვის და კიდევ ორი ცარიელი დაჭერისთვის, მარტივი პრინციპით და მოსახერხებელი რეგულირებით;

2. მიღებულია უახლესი თაობის მექანიკური დიზაინი, ქილის კორპუსი არ ბრუნავს დალუქვის პროცესში, დალუქვის სამაგრი დანა ბრუნავს დალუქვის დასასრულებლად, რაც საიმედო და უსაფრთხოა და შესაფერისია მყიფე პროდუქტების დალუქვისთვის და თხევადი პროდუქტები;

3. დანის დანის მუშაობა და დანის საყრდენის აწევა კონტროლდება მექანიკური კამერით, სტაბილური და საიმედო მუშაობით.

4. ჰობინგის დანა იღებს წარმოებას 304 უჟანგავი ფოლადისგან, გამძლე სერვისით და კარგი დალუქვის შესრულებით.

5. ოპერაციის ინტერფეისი ძალიან მარტივია ოპერაციის გასაადვილებლად.

ძირითადი მახასიათებლები

1. ეს არის უახლესი თაობის ქილა, თავისი ყველაზე მნიშვნელოვანი მახასიათებლით, რომ ქილის კორპუსი არ ბრუნავს დალუქვისას, რათა თავიდან იქნას აცილებული ქილაში არსებული პროდუქტების გადაადგილება და ამოვარდნა;

2. ოპერაციის ინტერფეისი მარტივია გონივრული დიზაინით;

3. ეს არის მაღალი დამუშავების სიზუსტით და ძირითადი ორგანო იღებს ყველა უჟანგავი ფოლადის წარმოებას, რომელიც შეესაბამება საწარმოო განყოფილებების დიზაინის მოთხოვნებს.

4. მას შეუძლია შეადგინოს საწარმოო ხაზები შევსების, ეტიკეტირების, კოდის შესაფრქვევი მოწყობილობებით და სხვა, მაღალი წარმოების ეფექტურობით.

5. მას შეუძლია აღმოაჩინოს ქვედა საფარი ავტომატურად და მიკროსქემის კონტროლის დიზაინი გონივრულია.

6. ყველა ნაწილი და კომპონენტი, ელექტრული აქსესუარები და სხვები იღებენ პროდუქტებს ცნობილი შიდა ქარხნებიდან, საიმედო და სტაბილური ხარისხით.

ტექნიკური პარამეტრები

• მასალა: უჟანგავი ფოლადი
• დაფარვის თავი: 1
• დალუქული ქილების რაოდენობა: ერთი
• დალუქვის სიჩქარე: 25-30 წუთში
• დალუქვის სიმაღლე: 40-200 მმ
• ხელმისაწვდომი ბოთლის დიამეტრი: 35-100 მმ
• სამუშაო წნევა: AC220V 50/60Hz (AC380V 50/60Hz)
• სიმძლავრე: 1.1 კვტ
• წონა: 500 კგ
• ზომა: 3000*900*1700 მმ
• ჰაერის წყარო: 0.5 MPa

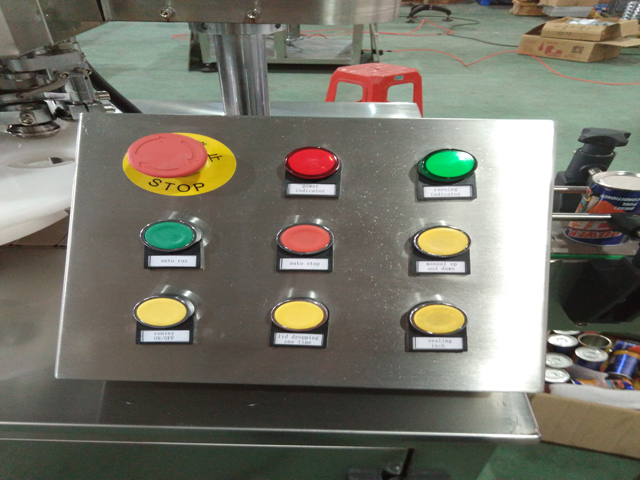

ოპერაციული პანელი

1. დენის ინდიკატორი (წითელი ინდიკატორი): წითელი შუქნიშანი ჩართულია, რაც მიუთითებს, რომ მოწყობილობა ჩართულია და პირიქით

2. ექსპლუატაციის ინდიკატორი (მწვანე ინდიკატორი): ჩართულია მწვანე შუქი, რომელიც მიუთითებს, რომ მოწყობილობა მუშაობს და პირიქით.

3. გადაუდებელი გაჩერება: გადაუდებელ შემთხვევაში დააჭირეთ ამ ღილაკს და მოწყობილობა ერთდროულად ჩერდება, სხვა გადამრთველები არ ფუნქციონირებს, თუ გაუქმება გსურთ, გადაატრიალეთ ღილაკი ჯვარედინად და ის ავტომატურად გამოჩნდება ფუნქციების აღდგენით.

4. ოპერაცია/ჩართვა (მწვანე ღილაკი): დააჭირეთ ამ ღილაკს და მოწყობილობა დაიწყებს მუშაობას

5. ოპერაცია/გამორთვა (წითელი ღილაკი): დააჭირეთ ამ ღილაკს და მოწყობილობა შეწყვეტს მუშაობას

ინჩირება (ყვითელი ღილაკი): ეს გადამრთველი ძირითადად გამოიყენება აღჭურვილობის გამართვისთვის, მოწყობილობა იმუშავებს ღილაკზე დაჭერისას და პირიქით.

აღჭურვილობის პრინციპი და ინსტალაციის მეთოდი

1. აღჭურვილობის დინამიური დიზაინის პრინციპი

ეს მოწყობილობა იღებს ასინქრონულ ძრავას ორი ღირებულების ელექტრული სიმძლავრით, ძრავის სიმძლავრით უნდა იყოს 1.1KW და ბრუნვის სიჩქარით 1400r/წთ. სამკუთხა ქამრის ბორბალი, დაკბილული ბორბალი, ტურბინა და სხვა დამაკავშირებელი მექანიზმი ამცირებს მის სიჩქარეს 40 რ/წთ-მდე, ტურბინა ბრუნავს წრეს ამწევი კამერის ზემოქმედებით, რათა დაასრულოს პროცესი მაღლა და ქვევით, ამავე დროს, შესაბამისად. ამოძრავებს პირველ და მეორე მოძრავი და დალუქვის ბორბლებს, რათა კოორდინაცია გაუწიოს კამერას ორი ჯგუფის დაკბილული ბორბლების სიჩქარის სხვაობის ქვეშ, რათა დაასრულოს ერთი ქილის რულონის დალუქვის მთელი პროცესი.

2. აღჭურვილობის დალუქვის დიზაინის პრინციპი

ეს მოწყობილობა იყენებს ორმაგი ნაკერის ორმაგი შეკერვის პრინციპს, იყენებს საფარის მხარისა და ქილის მხარის ოკლუზიის, დაკეცვისა და ჩახშობის პროცედურას დალუქვის ეფექტის მისაღწევად. ნაბიჯები შემდეგია:

(1) მოათავსეთ ქილის თავსახური ქილის თავზე, რათა კონტეინერის კიდე მიემართოს ქილის თავსახურის კიდის შიდა მხარეს ღიობამდე.

(2) გამოიყენეთ ამწე ზეწოლა, რათა ასწიოთ ქილის კორპუსი და დააყენოთ ქილის თავსახური ძაღლზე.

(3) პირველი რულეტი თავსდება თავსახურის კიდეს შიგნით, ერთი მხარე ბრუნავს თავსახურის კიდეს გარშემო, ხოლო მეორე მხარე ახდენს ზეწოლას ღერძზე.

(4) მას შემდეგ, რაც პირველი რულეტი დაასრულებს ოპერაციას, მეორე რულონი აგრძელებს მჭიდროდ დაჭერას პირველი რულეტიდან წარმოქმნილი პირველი მომრგვალებული ნაკერის მეორე მომრგვალებულ ნაკერში, რულონის დალუქვა დასრულებულია.

(5) ამწე არის თავდაყირა და ძაღლი დაწნეხილია ქვევით ცარიელი ქილის გასასვლელად.

3. საფარის ავტომატური შემცირების პრინციპი

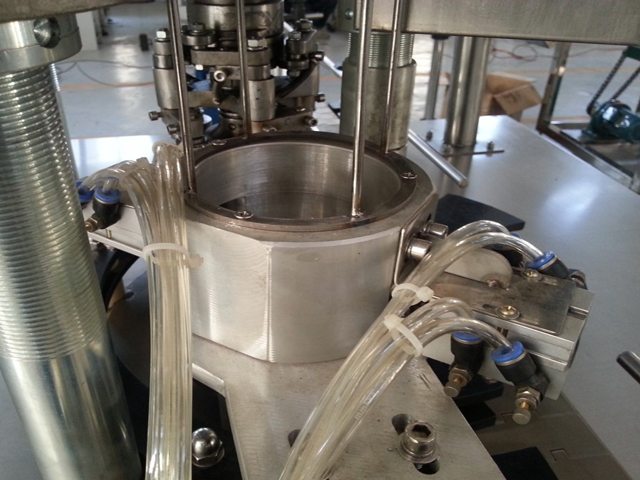

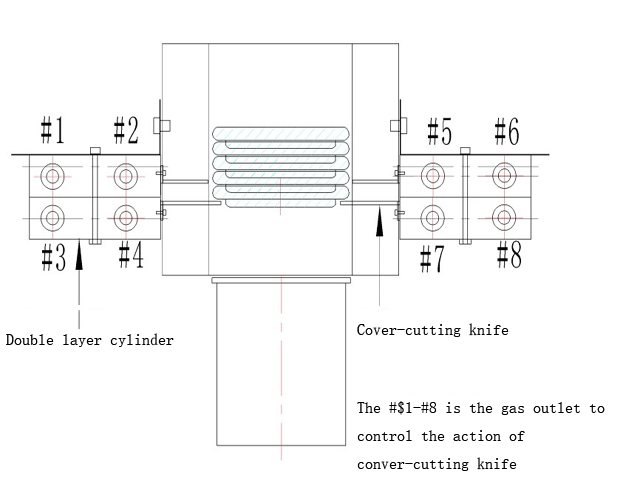

ეს მოწყობილობა აღჭურვილია ავტომატური ფოტო თვალის ინსპექტირების მოწყობილობით, მას შემდეგ, რაც ქილა მიაღწევს პოზიციას, ფოტოთვალი აგზავნის შემოწმების სიგნალს მთავარ საკონტროლო წრეში, რომელიც აგზავნის შესაბამის სიგნალებს დიზაინის შესაბამისად საფარის დაწევის მოწყობილობაზე შესაბამისი კონტროლისთვის. მოქმედებები, რათა შეასრულოს საფარის ავტომატური დაწევის ფუნქცია. ფიზიკურად ავტომატური საფარის შესამცირებელი მოწყობილობა და მისი პრინციპი ნაჩვენებია შემდეგ სურათზე:

როგორ დააინსტალიროთ მანქანა ეტაპობრივად?

პირველი ნაბიჯი: დააინსტალირეთ კონვეიერის ჯაჭვი, შეამოწმეთ არის თუ არა ის ხაზოვანი ინსტალაციის შემდეგ და არის თუ არა სათანადო მჭიდროდ

მეორე ნაბიჯი: დააინსტალირეთ კონვეიერის რელსები, დაარეგულირეთ, რომ პოპ ქილა შეუფერხებლად გადაიტანოთ

საბოლოოდ, აღჭურვილობის ჩართვისა და გაშვების შემდეგ, მას შეუძლია იმუშაოს.

	თითოეული მონაკვეთის ჯაჭვი დაკავშირებულია და ფიქსირდება ქინძისთავით (საათის ჯაჭვის მსგავსი)
	კონვეიერი გადაკვეთს ბაზას
	კონვეიერის თითოეული მონაკვეთის ჯაჭვის დაფა დაკავშირებულია ქინძისთავთან
	ხრახნები შეიძლება მორგებული იყოს კონვეიერის გასამკაცრებლად და დასაკარგავად
	ქინძისთავთან შეერთების შემდეგ იგი მჭიდროდ იჭრება
	კონვეიერი და ძირითადი მოწყობილობა დაკავშირებულია და ფიქსირდება ორი ხრახნით
	კონვეიერის რელსების მონტაჟი
	რელსების მონტაჟი და ფიქსირებული მოწყობილობა
	ჩართეთ კონვეიერის ძრავა (დაკავშირება U1 და U2 ტერმინალთან)

პოზიციის შეჯამება თითოეულ ელექტრო ნაწილზე:

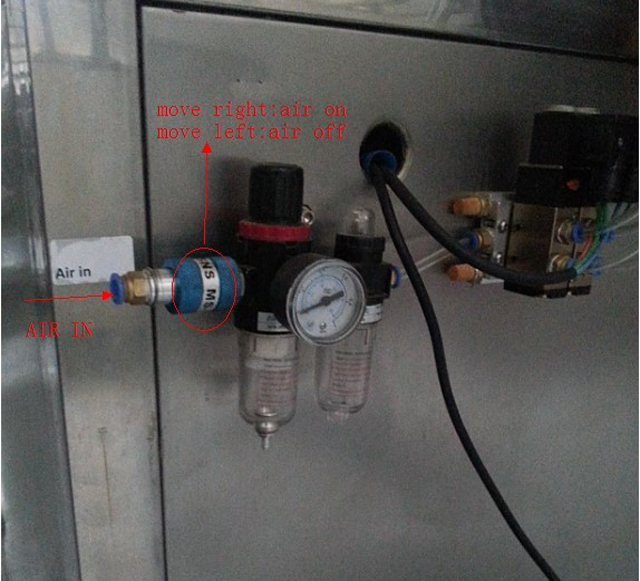

1. ჰაერის მიმღების გადამრთველის შეერთების მეთოდი შემდეგია:

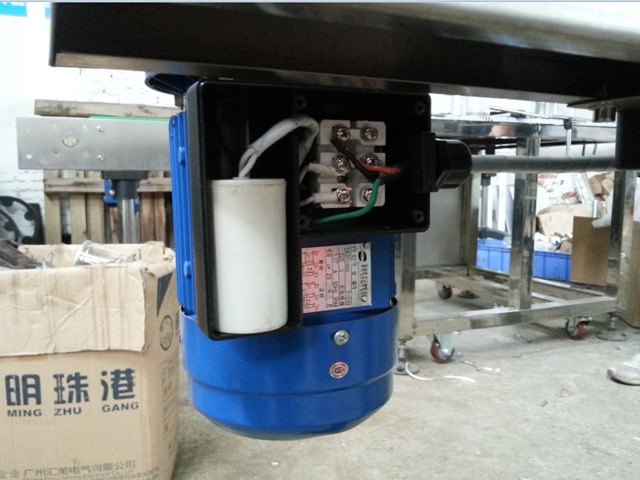

2. კონვეიერის ძრავის გაყვანილობის მეთოდი შემდეგია:

დამატებითი ინფორმაცია გამოგვიგზავნეთ ელექტრონული ფოსტით დეტალური სახელმძღვანელო წიგნის ქილაების დალუქვის მანქანაზე;

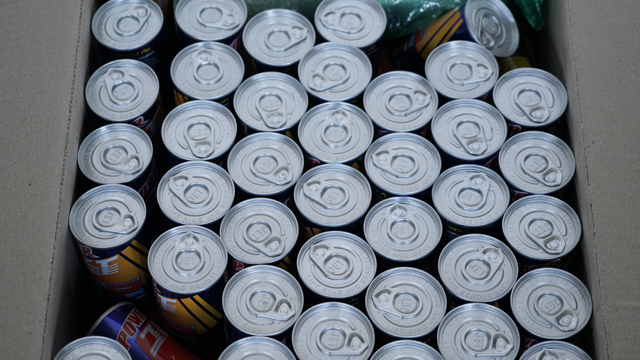

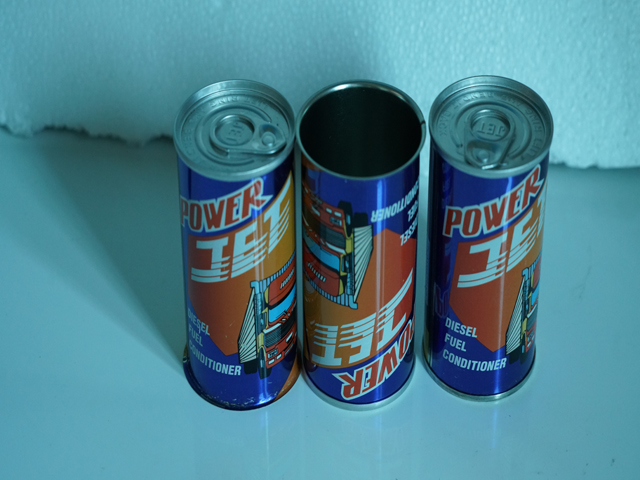

ქილების დალუქვის ნიმუშები
