ავტომატური ხაზოვანი სერვო ერთჯერადი ბოთლის ჩაკის ხრახნიანი საფარის მანქანა

• მოდელის ნომერი: VK-SCC
• მოქმედი ბოთლის სიმაღლე: 60-380 მმ
• მოქმედი ბოთლის ყელის დიამეტრი: 16-50 მმ
• ძრავის ძაბვა: 220 ვ (მორგება)
• ძრავის სიმძლავრე: 0.37 კვტ
• წარმოების მოცულობა: 1200-1500 ბოთლი/სთ
• აპარატის ზომა: 600*210*900 მმ
• შეფუთვა: ხის მუყაო
• აპარატის წონა: 140 კგ

ვიდეოს ნახვა

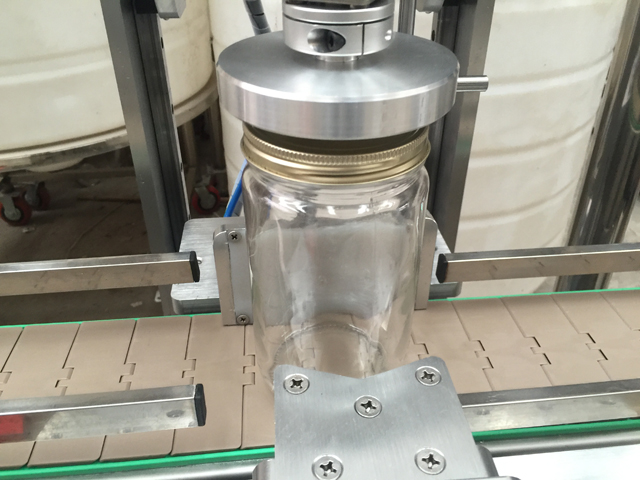

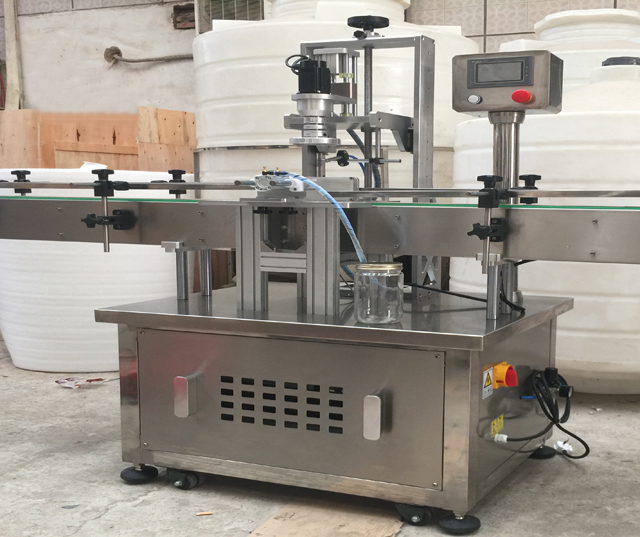

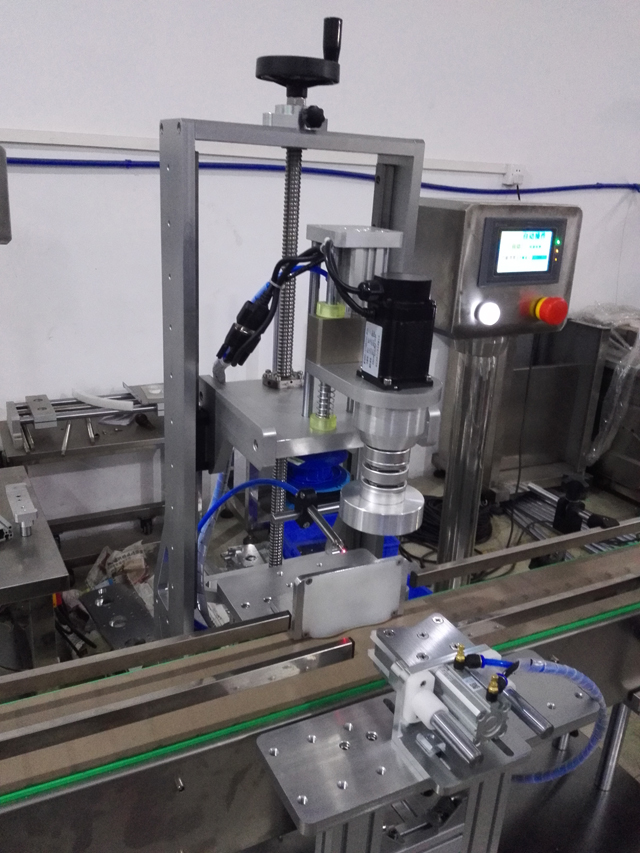

აღჭურვილობის ერთჯერადი თავსახურის აპარატის მიმოხილვა

იღებს უჟანგავი ფოლადის მასალას, მანქანა არის კოროზიისადმი მდგრადი და ადვილად გასაწმენდი. კომპაქტური სტრუქტურის დიზაინით, ის იკავებს მცირე ადგილს. ვინაიდან მაღალი ეფექტურობითა და საიმედოობით, ეს არის მაღალი ავტომატიზაციის მქონე მანქანა, რომელიც მოითხოვს მხოლოდ ერთ ოპერატიულ პერსონალს. ეს არის ავტომატური შევსების და დაფარვის მოწყობილობა, რომელიც აერთიანებს მექანიზმს, ელექტროენერგიას და პნევმატიკას ერთში.

ტექნიკური პარამეტრები

• მოდელის ნომერი: VK-SCC
• მოქმედი ბოთლის სიმაღლე: 60-380 მმ
• მოქმედი ბოთლის ყელის დიამეტრი: 16-50 მმ
• ძრავის ძაბვა: 220 ვ (მორგება)
• ძრავის სიმძლავრე: 0.37 კვტ
• წარმოების მოცულობა: 1200-1500 ბოთლი/სთ
• აპარატის ზომა: 600*210*900 მმ
• შეფუთვა: ხის მუყაო
• აპარატის წონა: 140 კგ

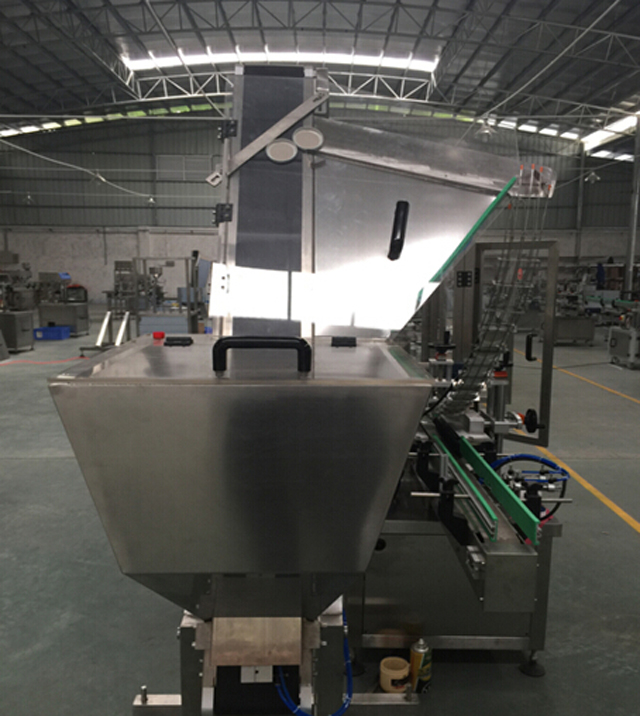

(შენიშვნა: მანქანა იკვებება მუშის ხელით ქილებზე თავსახურისთვის; სურვილისამებრ, აირჩიეთ ავტომატური ხუფების კვების სისტემა, რომლის სურათები ნაჩვენებია ქვემოთ)

აღჭურვილობის მონტაჟი

მანქანა არ საჭიროებს წინასწარ ჩამარხულ ხრახნებს. მისი გახსნის შემდეგ, მოათავსეთ მთელი მანქანა მყარ და ბრტყელ იატაკზე და შემდეგ დაარეგულირეთ მანქანის ფეხის ხრახნის სიმაღლე.

გამოიყენეთ დონის ლიანდაგი ნებისმიერი დახრის გამოსასწორებლად, რათა დარწმუნდეთ, რომ ყველა ფეხი თანაბარი დატვირთვის მატარებელია. კორექტირების დასრულების შემდეგ, შეაერთეთ და კარგად დააფიქსირეთ წყლის შესასვლელი შლანგი, ნარჩენების გამომტანი შლანგი, კვების წყარო და ჰაერის წყარო.

გამოყენება და ოპერაცია (პანელის ფუნქციები)

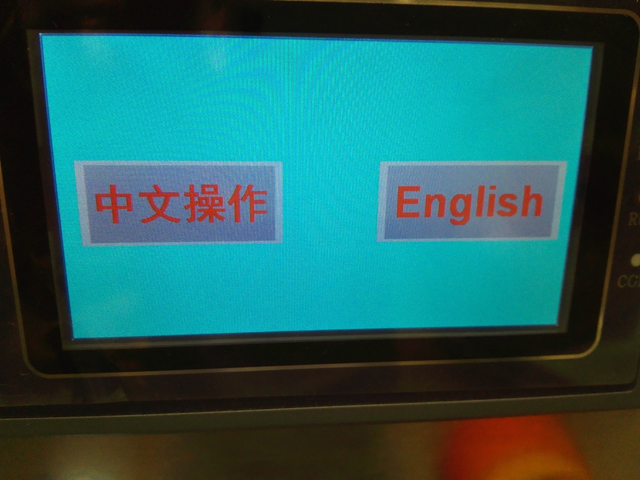

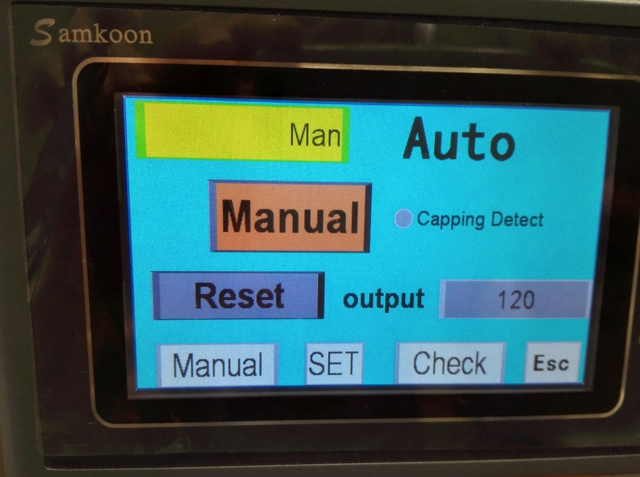

1. ჩართეთ ძირითადი დენის ჩამრთველი და ჩამრთველი მოწყობილობის კორპუსის მარჯვნივ, შემდეგ კი ადამიანი-კომპიუტერის ინტერფეისი აჩვენებს გაშვების ეკრანს, როგორც ქვემოთ:

2. დააწკაპუნეთ ერთ-ერთ ხატულაზე და ეკრანი გადაინაცვლებს ქვემოთ:

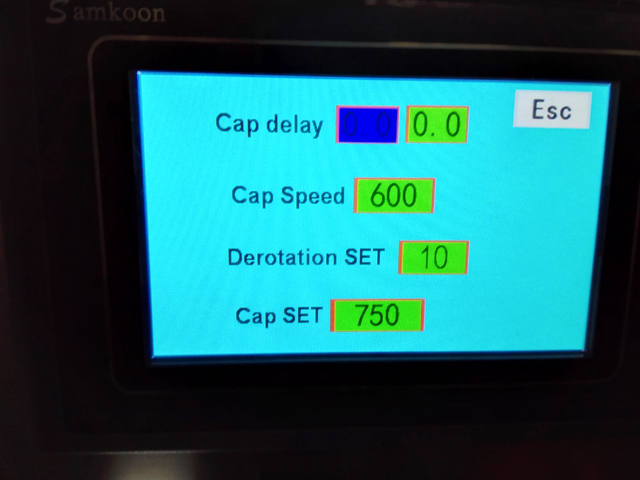

3.0 დააჭირეთ SET-ს, რომ შეხვიდეთ ქვემოთ მოცემულ ეკრანზე:

3.1 დაფარვის დაყოვნება ნიშნავს, როდესაც ბოთლი იგრძნობა, შეფერხება იწყება შემდეგ მოძრაობამდე. ეს მატებს მოხერხებულობას სხვადასხვა ზომის ბოთლების რეგულირებას.

3.2 დაფარვის სიჩქარე არის გადახურვის ძრავის ბრუნვის სიჩქარე. Capping Setting აჩვენებს პულსის მნიშვნელობას, რომელიც აჩვენებს დაფარვის დროს და დაფარვის პოზიციას. საფარის სამუშაო ნაკადი მიდის ბოთლის ამოჭრა-დახურვის პოზიციის განახლება-ბოთლის ამოჭრა. როდესაც დაფარვის დაყოვნება არის 0-ით, ეს ნიშნავს, რომ დაყოვნება არ არის დაყენებული.

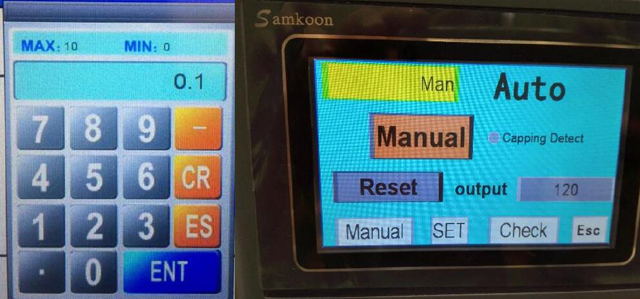

4.0 დააწკაპუნეთ შესაბამის ციფრულ ველზე პარამეტრების მარჯვნივ და ქვემოთ გამოჩნდება პარამეტრების კორექტირების ეკრანები, სადაც CR არის გასასუფთავებლად, ES არსებულისთვის და Enter დასადასტურებლად. ხელით დაწკაპუნებისას, რეჟიმი გადაინაცვლებს ავტომატურ რეჟიმში და მანქანა ავტომატურად იმუშავებს.

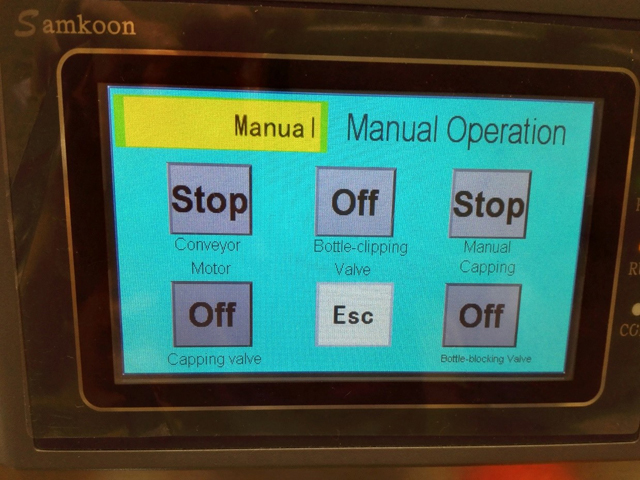

5.0 დაბრუნდით მენიუს ეკრანზე და დააწკაპუნეთ Manual ეკრანის ბოლოში, რათა შეხვიდეთ ქვემოთ მოცემულ ეკრანზე. თუ საჭიროა ცალკეული ხელით ოპერაციები, დააჭირეთ შესაბამის გადამრთველებს გასაგრძელებლად.

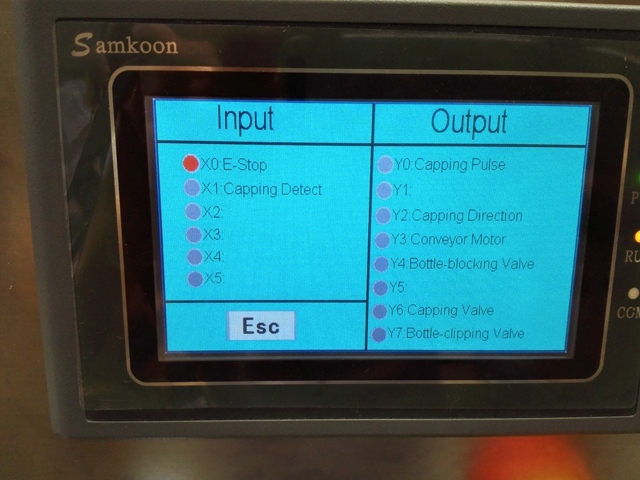

6.0 დაუბრუნდით მენიუს ეკრანს და დააწკაპუნეთ შემოწმებაზე, რათა შეხვიდეთ ქვემოთ მოცემულ ეკრანზე. როდესაც ინდიკატორი ჩართულია, ის აჩვენებს, რომ PLC-ზე შესაბამისი შეყვანა აქვს სიგნალის შეყვანა. იხილეთ ქვემოთ ეკრანი:

სამუშაო ნაკადი

PLC შეყვანის და გამომავალი ილუსტრაციები

X1 საფარის ამოცნობა: როდესაც ბოთლი იგრძნობა, X1 ინდიკატორი ჩართული იქნება. შემდეგ იწყება შეფერხება და ბოთლის ამოჭრა და დახურვა იწყება დაყოვნების დასრულების შემდეგ.

X0 E-stop: ნორმალურ სიტუაციაში X0 ინდიკატორი გამორთული იქნება. როდესაც ის დეპრესიაშია, მანქანა გაჩერდება და ყველა მოძრაობა დაუბრუნდება თავდაპირველს.

Y0 Capping Pulse: როდესაც Y0 ინდიკატორი ჩართულია, ის აჩვენებს, რომ პულსი მუშაობს.

Y2 დაფარვის მიმართულება: როდესაც Y2 ინდიკატორი ჩართულია, ის აჩვენებს, რომ დაფარვის მიმართულება მუშაობს.

Y3 კონვეიერის ძრავა: როდესაც Y3 ინდიკატორი ჩართულია, კონვეიერი მუშაობს.

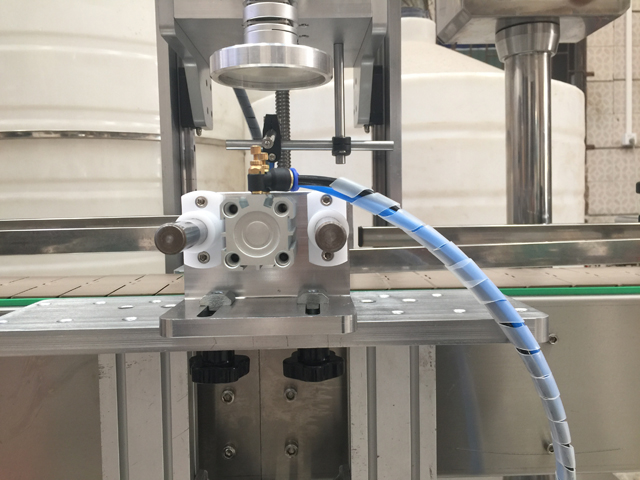

Y4 ბოთლის დამბლოკავი სარქველი: როდესაც Y4 ინდიკატორი ჩართულია, ის აჩვენებს, რომ ბოთლის სამაგრი ცილინდრი მუშაობს.

Y6 დაფარვის სარქველი: როდესაც Y6 ინდიკატორი ჩართულია, ის აჩვენებს, რომ დახურვის სარქველი მუშაობს.

Y7 ბოთლის სამაგრი სარქველი, როდესაც Y7 ინდიკატორი ჩართულია, ის აჩვენებს, რომ ბოთლის სამაგრი ცილინდრი მუშაობს.

საერთო ხარვეზები და პრობლემების გადაჭრა

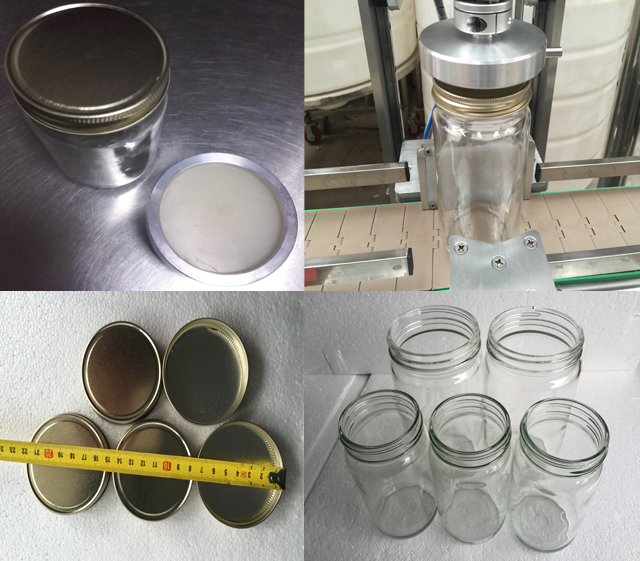

ბოთლების და ნიმუშების დაფარვა
