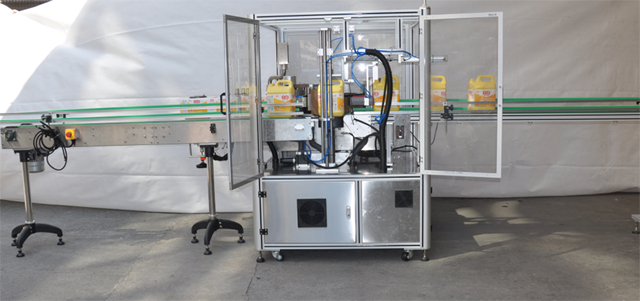

ავტომატური ერთჯერადი სადგურის Opp Hot Melt წებოს მარკირების მოწყობილობა

• მოდელი: VK-HMGL-S
• სიმძლავრე: სამფაზიანი 380V 50 Hz 3000W
• სიგრძე: 3650 მმ
• აღჭურვილობის სიგანე: 1450 მმ
• კონვეიერის ხაზის სიჩქარე: 20 მ/წთ (კონვეიერის ხაზის სიჩქარე შეიძლება დარეგულირდეს წარმოების რეალური პირობების მიხედვით)
• სიჩქარის რეგულირების მეთოდი: სექციური სიჩქარის რეგულირება
• ეტიკეტის გაცემის მაქსიმალური სიჩქარე: 60 მ/წთ ეტიკეტირების მაქსიმალური სიჩქარე: 20 ც/წთ
• მარკირების სიზუსტე: ±1მმ (მოითხოვს მომხმარებლის ბოთლის ზომის შეცდომას ±0.3მმ ფარგლებში)
• პროდუქტის ზომა: კვადრატული ბოთლი
• ეტიკეტის მაქსიმალური სიგანე: 160 მმ
• ეტიკეტის მაქსიმალური სიგრძე: 600 მმ
• ეტიკეტის მაქსიმალური დიამეტრი: 600 მმ ქაღალდის ბირთვის დიამეტრი: 152 მმ
• მთლიანი მანქანის წონა: დაახლოებით 1200 კგ

ვიდეოს ნახვა

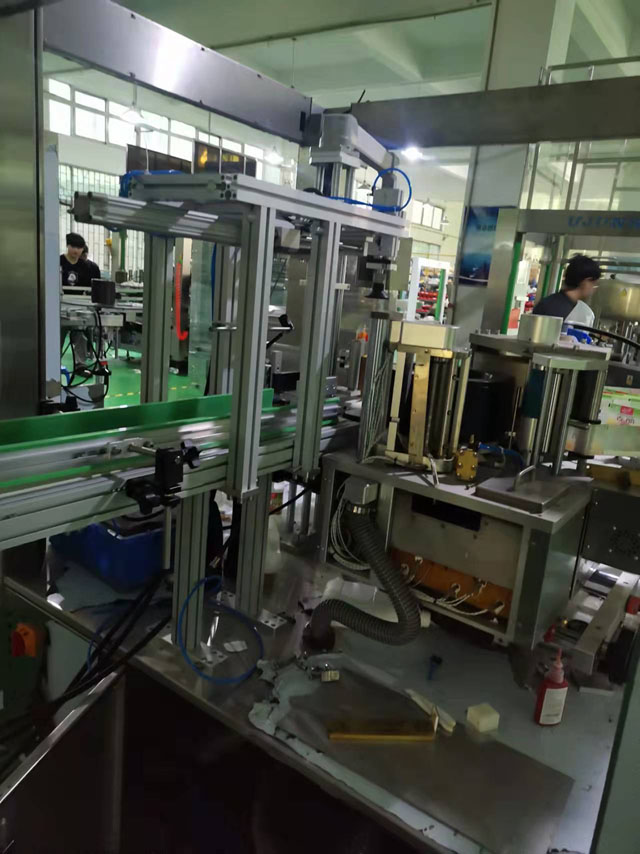

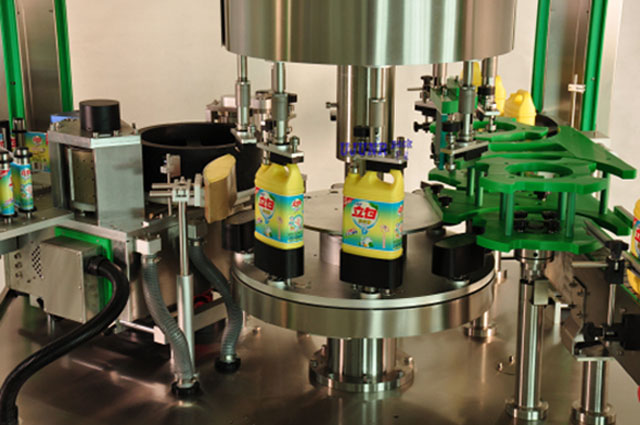

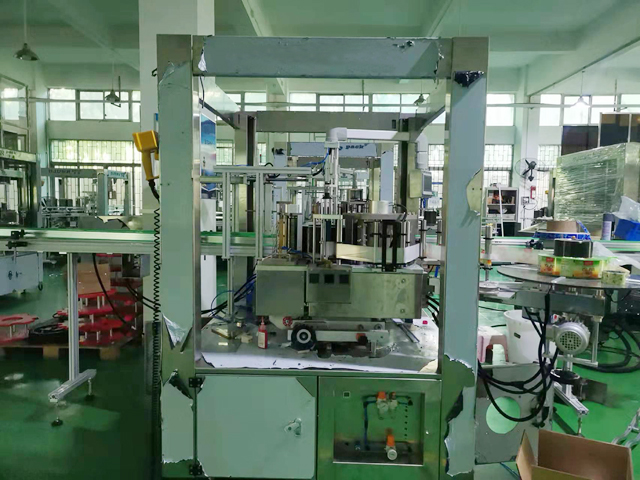

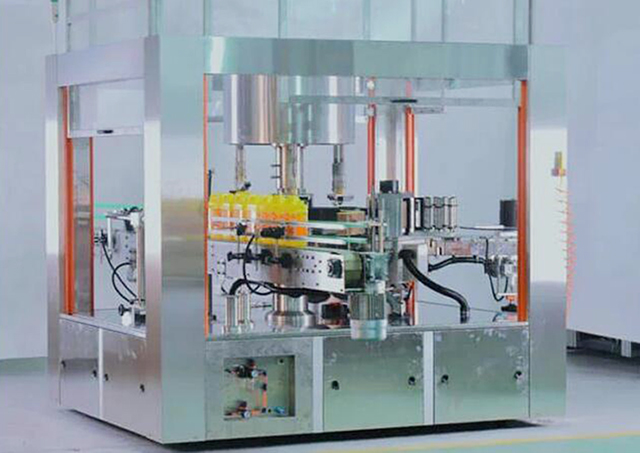

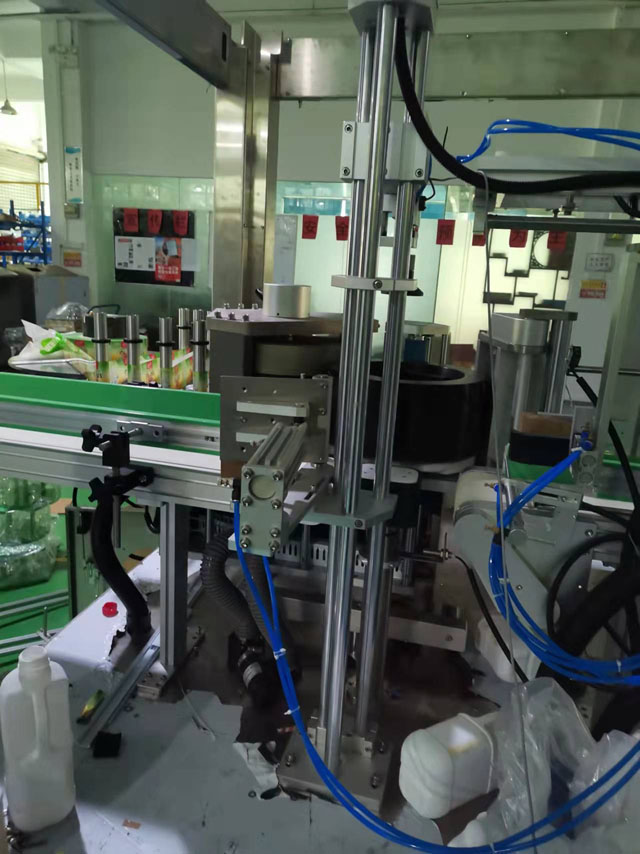

ეს არის ახალი უწყვეტი ცხელი დნობის წებოვანი OPP ეტიკეტირების მანქანა. მას შეუძლია ავტომატურად დაარეგულიროს კონტეინერის შემავალი და გამავალი გადაცემა; კონტეინერები, რომლებიც განცალკევებულია ბოთლის გამყოფი ხრახნით და ინახება დისტანციაზე ვარსკვლავის ბორბლის მანძილის მიხედვით, გადადის კონტეინერის შემობრუნების მაგიდაზე. მას შემდეგ, რაც კონტეინერი ფიქსირდება ბოთლის დაჭერის მექანიზმით და კონტეინერის ყალიბის დასაჯდომით, კონტეინერი იწყებს ბრუნვას გარკვეული სიჩქარით და ბოთლი მექანიკურად არის წინასწარ განლაგებული პროდუქტის ბრუნვის დროს. ლეიბლი იარლიყებულია მითითებულ ადგილას.

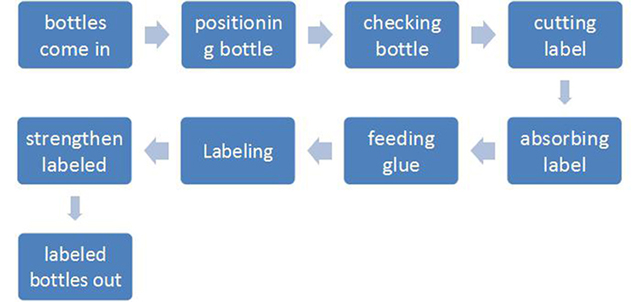

ცხელი დნობის წებოს ეტიკეტირების აღჭურვილობის მუშაობის პროცესი:

როდესაც კონტეინერი აღწევს ელექტრო თვალის ამოცნობის პოზიციას, კომპიუტერი აკონტროლებს ეტიკეტის მიწოდების სისტემას ეტიკეტის მიწოდებისთვის. როდესაც ეტიკეტის მიწოდების მოქმედება დასრულდება, მაღალსიჩქარიანი საჭრელი ჭრის ეტიკეტს. მარკირების სიზუსტე და სტაბილურობა უზრუნველყოფილია Sanyo მცირე ინერციის მაღალსიჩქარიანი სერვო ძრავის დახმარებით.

მოჭრილი ეტიკეტები იგზავნება წებოვან სისტემაში, რომელიც წებოს აყენებს ეტიკეტის წინა და უკანა კიდეებს. ეს წებოვანი მეთოდი მოიხმარს ცხელი დნობის წებოს ყველაზე ნაკლებ მოხმარებას.

როდესაც წებოვანი ეტიკეტი გადადის ეტიკეტირების პოზიციაზე, ეტიკეტი შეიძლება ზუსტად და ეფექტურად იყოს მიმაგრებული კონტეინერზე. ვინაიდან კონტეინერი გადატანის პროცესში მბრუნავ მდგომარეობაშია, ეტიკეტი შეიძლება დამაგრდეს კონტეინერზე შეუფერხებლად და მჭიდროდ. წებოვანი ზოლი ზომის დასასრულს შეუძლია შექმნას კარგი ეტიკეტის რგოლი, რომელიც დაასრულებს მარკირების პროცესს.

მთავარი ნაწილი

პასუხი: მასპინძელი

• Sanyo Servo სისტემა
• Sanyo Servo Drive System
• FLEXEM 7 დიუმიანი HMI
• Pansonic მაღალი გარჩევადობის ფერადი ეტიკეტის სენსორი
• პანსონიკის მაღალი გარჩევადობის წებოვანი და დაკარგული გამოვლენის სენსორი
• Pansonic პროდუქტის გამოვლენის სენსორის შეცვლა
• პანსონიკის წნევის სენსორი

B: მექანიკური ნაწილი

• გადაცემის მექანიზმი: 90W Taiwan Chenggang Motor
• კონვეიერის ქამარი: სამრეწველო ფილმზე დაფუძნებული კონვეიერის ქამარი
• ძირითადი ძრავა: 1500 W იტალიური BOEM AC ძრავა (ორიგინალური BOEM რედუქტორით)
• ბოთლის გამყოფი მექანიზმი: უფერო ცილინდრიანი ბოთლის გამყოფი მექანიზმი
• პოზიციონირების მექანიზმი: სტეპერ ძრავის განლაგება და მარკირება
• მარკირების მექანიზმი: სტეპერ ძრავა მართავს ბოთლს და ახორციელებს მარკირებას ბრუნვის დროს
• ეტიკეტის მიწოდების მექანიზმი: Yujun სერვო ფირის მიწოდების სისტემა (მაღალსიჩქარიანი სერვოძრავის წამყვანი)
• დაჭერის მექანიზმი: ჯაგრისის აწყობა
• ბოთლის სახელმძღვანელო მექანიზმი: პროფილის გზამკვლევი ორმაგი კოორდინატის რეგულირებით
• წებოს მიწოდების სისტემა: იუჯუნის სპეციალიზებული ცხელი დნობის წებოს მიწოდების სისტემა (გერმანული Siemens კონტროლის სისტემა) წებოს გამოყენების სიზუსტისა და ერთგვაროვნების უზრუნველსაყოფად.

Hot Melt Labels აპლიკატორის აღჭურვილობის უსაფრთხოების დაცვა:

• უსაფრთხოების დაცვა: დახურეთ დამცავი კარი.
• ეტიკეტის დეფიციტის სიგნალიზაცია: დააყენეთ მაღვიძარა, როდესაც ეტიკეტი ამოიწურება, რათა შეახსენოთ ოპერატორს ეტიკეტის შეცვლა
• ბოთლის დეფიციტის სიგნალიზაცია: ბოთლების დეფიციტის დროს მოწყობილობა გაჩერდება და განგაშის; როდესაც არის ბოთლები, ის ავტომატურად განაახლებს წარმოებას, რაც მოსახერხებელია ონლაინ წარმოებისთვის

ეტიკეტირება დაკარგული სიგნალიზაცია

• ჰაერის წნევის გამოვლენა: როდესაც ჰაერის წნევა არ აკმაყოფილებს წარმოების მოთხოვნებს, მოწყობილობა ავტომატურად გაითიშება.
• ვაკუუმის გამოვლენა: როდესაც ვაკუუმი არ აკმაყოფილებს წარმოების მოთხოვნებს, მოწყობილობა ავტომატურად გაითიშება.
• ტემპერატურის გამოვლენა: როდესაც ცხელი დნობის წებოს ტემპერატურა არ აკმაყოფილებს წარმოების მოთხოვნებს, მოწყობილობა ავტომატურად დაიხურება.

ტექნიკური პარამეტრი

• მოდელი: VK-HMGL-S
• სიმძლავრე: სამფაზიანი 380V 50 Hz 3000W
• სიგრძე: 3650 მმ
• აღჭურვილობის სიგანე: 1450 მმ
• კონვეიერის ხაზის სიჩქარე: 20 მ/წთ (კონვეიერის ხაზის სიჩქარე შეიძლება დარეგულირდეს წარმოების რეალური პირობების მიხედვით)
• სიჩქარის რეგულირების მეთოდი: სექციური სიჩქარის რეგულირება
• ეტიკეტის გაცემის მაქსიმალური სიჩქარე: 60 მ/წთ ეტიკეტირების მაქსიმალური სიჩქარე: 20 ც/წთ
• მარკირების სიზუსტე: ±1მმ (მოითხოვს მომხმარებლის ბოთლის ზომის შეცდომას ±0.3მმ ფარგლებში)
• პროდუქტის ზომა: კვადრატული ბოთლი
• ეტიკეტის მაქსიმალური სიგანე: 160 მმ
• ეტიკეტის მაქსიმალური სიგრძე: 600 მმ
• ეტიკეტის მაქსიმალური დიამეტრი: 600 მმ ქაღალდის ბირთვის დიამეტრი: 152 მმ
• მთლიანი მანქანის წონა: დაახლოებით 1200 კგ

შენიშვნა:

• სიმძლავრე: 14 კვტ
• გაზის მოხმარება: 6კგ, 8ლ/წთ;
• ელექტრომომარაგების ძაბვა: სამფაზიანი 380 ვ
• წარმოების მოცულობა: 1200 ბოთლი/სთ

დეტალები

შემდეგი ცხრილი არის თითოეული ცხელი დნობის წებოვანი ეტიკეტირების მოწყობილობის ძირითადი ელექტრული კომპონენტების დეტალური ჩამონათვალი.

რა არის ცხელი დნობის წებო?

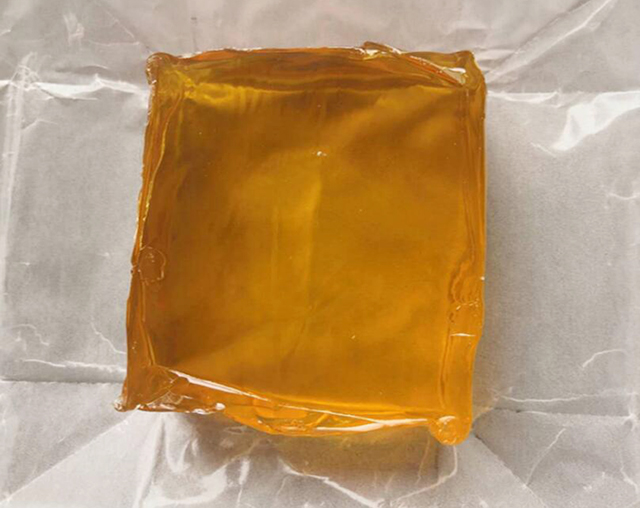

ცხელი დნობის წებო (HMA), ასევე ცნობილი როგორც ცხელი წებო, არის თერმოპლასტიკური წებოს ფორმა, რომელიც ჩვეულებრივ იყიდება სხვადასხვა დიამეტრის მყარი ცილინდრული ჯოხების სახით, რომლებიც შექმნილია ცხელი წებოს იარაღის გამოყენებით. იარაღი იყენებს უწყვეტი გამათბობელ ელემენტს პლასტმასის წებოს დასადნებლად, რომელსაც მომხმარებელი უბიძგებს იარაღში ან მექანიკური ჩახმახის მექანიზმით იარაღზე, ან პირდაპირი თითის წნევით. გახურებული საქშენიდან გამოწურული წებო თავდაპირველად საკმარისად ცხელია, რომ დაწვას და კანიც კი ბუშტუკებს. წებო წებოვანია, როცა ცხელდება და მყარდება რამდენიმე წამიდან ერთ წუთში. ცხელი დნობის ადჰეზივები ასევე შეიძლება გამოყენებულ იქნას ჩაღრმავებით ან შესხურებით და პოპულარულია ჰობისტებსა და ხელოსნებში, როგორც დასამაგრებლად, ასევე, როგორც ფისოვანი ჩამოსხმის იაფი ალტერნატივა.

სამრეწველო გამოყენებისას, ცხელი დნობის ადჰეზივები იძლევა რამდენიმე უპირატესობას გამხსნელებზე დაფუძნებულ წებოვანებთან შედარებით. აქროლადი ორგანული ნაერთები მცირდება ან აღმოფხვრილია, ხოლო გაშრობის ან გამაგრების ეტაპი აღმოფხვრილია. ცხელ დნობის წებოს აქვს ხანგრძლივი შენახვის ვადა და ჩვეულებრივ შეიძლება განადგურდეს განსაკუთრებული სიფრთხილის გარეშე. ზოგიერთი ნაკლოვანება მოიცავს სუბსტრატის თერმულ დატვირთვას, გამოყენების შეზღუდვას უფრო მაღალი ტემპერატურისადმი არასენსიტიურ სუბსტრატებზე და შემაკავშირებელ სიმტკიცის დაკარგვას მაღალ ტემპერატურაზე, წებოს სრულ დნობამდე. ეს შეიძლება შემცირდეს რეაქტიული წებოვანი ნივთიერების გამოყენებით, რომელიც გამაგრების შემდეგ გადის შემდგომ გამკვრივებას, მაგ., ტენიანობით (მაგ., რეაქტიული ურეთანი და სილიკონები), ან იშლება ულტრაიისფერი გამოსხივებით. ზოგიერთი HMA შეიძლება არ იყოს მდგრადი ქიმიური შეტევებისა და ამინდის მიმართ. HMA არ კარგავს სისქეს გამაგრების დროს; გამხსნელზე დაფუძნებულმა წებოვანმა შეიძლება დაკარგოს ფენის სისქის 50-70%-მდე გაშრობისას.

HMA-ს აპლიკაციები

ცხელი დნობის წებოები ისეთივე მრავალრიცხოვანია, როგორც მრავალმხრივი. ზოგადად, ცხელი დნება გამოიყენება ექსტრუზიის, გორვის ან შესხურების გზით და მაღალი დნობის სიბლანტე მათ იდეალურს ხდის ფოროვანი და გამტარი სუბსტრატებისთვის. HMA-ს შეუძლია დააკავშიროს სხვადასხვა სუბსტრატების მასივი, მათ შორის: რეზინები, კერამიკა, ლითონები, პლასტმასი, მინა და ხე.

დღეს, HMA (ცხელი დნობის წებო) ხელმისაწვდომია სხვადასხვა ტიპის, რაც საშუალებას იძლევა გამოიყენოს აპლიკაციების ფართო სპექტრი რამდენიმე ინდუსტრიაში. ჰობი ან ხელოსნობის პროექტებში გამოსაყენებლად, როგორიცაა დისტანციური მართვის ქაფის მოდელის თვითმფრინავების აწყობა ან შეკეთება, და ხელოვნური ყვავილების მოწყობა, წებოვანის გამოყენებაში გამოიყენება ცხელი დნობის ჩხირები და წებოვანი წებოს იარაღი. სამრეწველო პროცესებში გამოსაყენებლად, წებოვანი მიეწოდება უფრო დიდ ჩხირებსა და წებოვან იარაღს დნობის მაღალი სიჩქარით. ცხელი დნობის ჩხირების გარდა, HMA შეიძლება მიწოდებული იყოს სხვა ფორმატებში, როგორიცაა მარცვლოვანი ან ელექტრული ცხელი დნობის ბლოკები ნაყარი დნობის პროცესორებისთვის. HMA-ს უფრო დიდი აპლიკაციები ტრადიციულად იყენებენ პნევმატურ სისტემებს წებოვანი მიწოდებისთვის.

ინდუსტრიების მაგალითები, სადაც HMA გამოიყენება, მოიცავს:

• გოფრირებული ყუთების და მუყაოს მუყაოს ფლაპების დახურვა შეფუთვის ინდუსტრიაში.
• ხერხემლის წებოვნება წიგნის საკინძების ინდუსტრიაში
• პროფილის შეფუთვა, პროდუქტის შეკრება და ლამინირების გამოყენება ხის დამუშავების მრეწველობაში
• ერთჯერადი საფენები დამზადებულია HMA-ს გამოყენებით, რომელიც აკავშირებს უქსოვილ მასალას როგორც ფურცელთან, ასევე ელასტიკებთან.
• ელექტრონული მოწყობილობების ბევრმა მწარმოებელმა ასევე შეიძლება გამოიყენოს HMA ნაწილების და სადენების დასამაგრებლად, ან მოწყობილობის კომპონენტების დასამაგრებლად, იზოლაციისა და დასაცავად.
