ავტომატური ზედა სტიკერის ეტიკეტირების მანქანა ბარათებისთვის თავსახური ხუფები მიმწოდებლით

• მოდელი: VK-FPL
• მართვის რეჟიმი: სერვო ძრავა
• სიჩქარე (ცალი/წთ): 30-50 (დამოკიდებულია პროდუქტისა და ეტიკეტის ზომაზე)
• ოპერაციული მიმართულება: მარცხნივ ან მარჯვნივ
• კონვეიერის სიჩქარე (მ/წთ): ≤40
• მარკირების სიზუსტე: ±1,5 მმ
• ეტიკეტის რულონის შიდა დიამეტრი: 76 მმ
• ეტიკეტის რულონის გარე დიამეტრი: 350 მმ (მაქს)
• ეტიკეტის შესაფერისი ზომა სიმაღლე: ≤200 მმ
• შესაფერისი ეტიკეტირების პროდუქტების ზომა: შეიძლება მორგებული იყოს კლიენტის პროდუქტზე
• პრინტერის გამოყენების ჰაერი: 5 კგ/სმ²
• ჰაერის წყარო: 0.6MPa
• ძაბვა (შეიძლება მორგებული): 110V/220V/380V
• სიმძლავრე (კვტ): 1.5 კვტ
• ზომა: 2900*720*850 მმ
• წონა: 280 კგ

ეტიკეტირების სისტემები გამოიყენება წინასწარ დაბეჭდილი ეტიკეტების გამოსაყენებლად პროდუქტებზე, ცალკეულ პაკეტებზე, მუყაოს კოლოფებზე, ჩანთებზე და პლატაზე ამ უნიკალური ნივთების იდენტიფიცირებისთვის. მათ ასევე ხშირად იყენებენ პროდუქტებზე ეტიკეტების დასატანად, რათა ხელი შეუწყონ მწარმოებლის ბრენდის იმიჯს. ამ ეტიკეტების შინაარსი შეიძლება განსხვავდებოდეს მარტივი შავ-თეთრი შტრიხ-კოდით, 1D ან 2D კოდიდან, რომელიც გამოიყენება იდენტიფიკაციისთვის, კომპლექსური მრავალფეროვანი პროდუქტის ეტიკეტამდე, რომელსაც აქვს თვალწარმტაცი ბრენდის იდენტიფიკაცია.

ავტომატური ბრტყელი მარკირების მანქანა არის ახალი თაობის შესაფუთი მოწყობილობა. იგი სპეციალურად შექმნილია ავტომატური მარკირების მანქანის ტექნოლოგიისა და ტექნიკური მოთხოვნების საფუძველზე. შეუძლია წებოვანი ეტიკეტების დამაგრება ბოთლის ზედაპირზე გლუვი და მოწესრიგებული. მარკირების პროცესი სტაბილური და საიმედოა და მარკირების პოზიციამ შეიძლება მიაღწიოს იდეალურ მოთხოვნებს.

ავტომატური ბრტყელი მარკირების მანქანა მიეკუთვნება გონივრული სტრუქტურის ელექტრომექანიკური ინტეგრაციის პროდუქტებს. იგი გამოიყენება ბრტყელ ზედაპირზე წებოვანი ეტიკეტის ავტომატურად გადასახვევად, როდესაც პროდუქტების ნაკლებობაა, კონტროლის სისტემა შეწყვეტს ეტიკეტების შეთავაზებას, რაც ეფექტურად აიცილებს ეტიკეტის ქაღალდის ნარჩენებს და შეუძლია ეტაპობრივად კორექტირება პროდუქციის მასშტაბის მიხედვით. და ეტიკეტის მახასიათებლები.

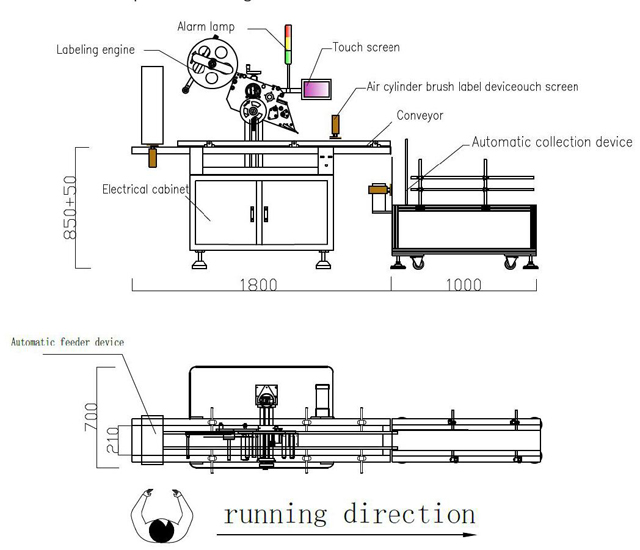

აღჭურვილობის მარკირება ზედა ზედაპირის პროდუქტების შემადგენლობა

• ელექტრო კარადა
• ავტომატური მიმწოდებლის მოწყობილობა
• კონვეიერი
• ჰაერის ცილინდრი
• ფუნჯი ეტიკეტის მოწყობილობა
• მარკირების ძრავა
• ავტომატური შეგროვების მოწყობილობა
• ოპერაციული სისტემა და კონტროლის სისტემა;

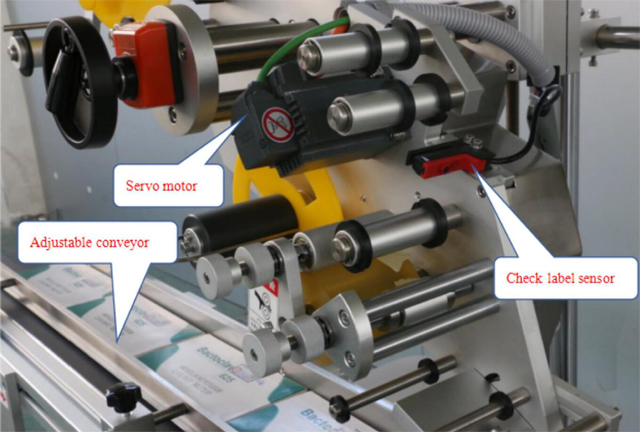

აღჭურვილობის ფუნქციის მახასიათებლები

კონტროლის სისტემა: SIEMENS PLC კონტროლის სისტემა, მაღალი სტაბილური მუშაობით და უკიდურესად დაბალი უკმარისობით;

ოპერაციული სისტემა: SIEMENS სენსორული ეკრანი, ჩინური და ინგლისური ენებით, მდიდარია დახმარების ფუნქციით და შეცდომების ჩვენების ფუნქციით, მარტივი მუშაობა;

შემოწმების სისტემა: გერმანული LEUZE შემოწმების ეტიკეტის სენსორი, ავტომატური შემოწმების ეტიკეტის პოზიცია, სტაბილური და მოსახერხებელი, არ გააჩნია ბევრად მეტი მოთხოვნა მუშაკის უნარზე;

ეტიკეტების გაგზავნის სისტემა: Panisonic სერვოძრავის კონტროლის სისტემა, სტაბილური მაღალი სიჩქარით;

განგაშის ფუნქცია: როგორიცაა ეტიკეტის დაღვრა, ეტიკეტის გატეხვა ან სხვა გაუმართაობა მანქანით მუშაობის დროს, ყველა გააფრთხილებს და შეწყვეტს მუშაობას.

მანქანა მასალა: მანქანა და სათადარიგო ნაწილები ყველა იყენებს მასალას S304 უჟანგავი ფოლადი და ანოდირებული უფროსი ალუმინის შენადნობი, მაღალი კოროზიის წინააღმდეგობა და არასოდეს ჟანგი;

დაბალი ძაბვის წრე ყველა იყენებს France Schneider-ის ბრენდს.

სამუშაო პროცესი

მუშები აყენებენ პროდუქტებს ავტომატურ შესანახ მოწყობილობაზე, პროდუქცია იყო 4 ცალი მიმწოდებლის ცილინდრით, დარწმუნდით, რომ ქვედა პროდუქტები ცალკე იყო, შემდეგ მიიტანეს ეტიკეტირების ძრავაზე;

როდესაც სენსორი შემოწმების პროდუქტს, გაუგზავნეთ სიგნალი PLC-ს, PLC-მ მიიღო სიგნალი ჯერ ინფორმაციასთან, შემდეგ გამომავალი სიგნალი სერვო ძრავის დრაივერისკენ, რომელსაც ამოძრავებს წამყვანი ძრავის გაგზავნის ეტიკეტი.

ფუნჯის ეტიკეტის მოწყობილობას აქვს წარწერა პროდუქტის ზედა ზედაპირზე, ეტიკეტირების დასრულება.

ეტიკეტზე დატანილი პროდუქტები მიეწოდება ავტომატურ შეგროვების მოწყობილობას, შემდეგ მუშები ამოიღებენ ყველა პროდუქტს ავტომატური შეგროვების მოწყობილობიდან, შეგროვების სამუშაო დასრულებიდან.

ტექნიკური პარამეტრი

• მოდელი: VK-FPL
• მართვის რეჟიმი: სერვო ძრავა
• სიჩქარე (ცალი/წთ): 30-50 (დამოკიდებულია პროდუქტისა და ეტიკეტის ზომაზე)
• ოპერაციული მიმართულება: მარცხნივ ან მარჯვნივ
• კონვეიერის სიჩქარე (მ/წთ): ≤40
• მარკირების სიზუსტე: ±1,5 მმ
• ეტიკეტის რულონის შიდა დიამეტრი: 76 მმ
• ეტიკეტის რულონის გარე დიამეტრი: 350 მმ (მაქს)
• ეტიკეტის შესაფერისი ზომა სიმაღლე: ≤200 მმ
• შესაფერისი ეტიკეტირების პროდუქტების ზომა: შეიძლება მორგებული იყოს კლიენტის პროდუქტზე
• პრინტერის გამოყენების ჰაერი: 5 კგ/სმ²
• ჰაერის წყარო: 0.6MPa
• ძაბვა (შეიძლება მორგებული): 110V/220V/380V
• სიმძლავრე (კვტ): 1.5 კვტ
• ზომა: 2900*720*850 მმ
• წონა: 280 კგ

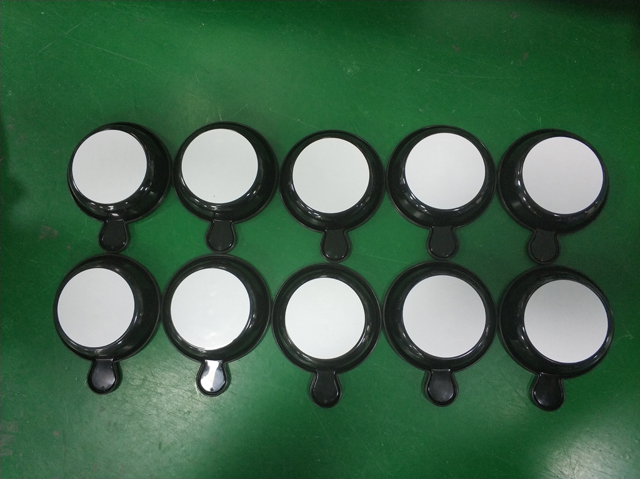

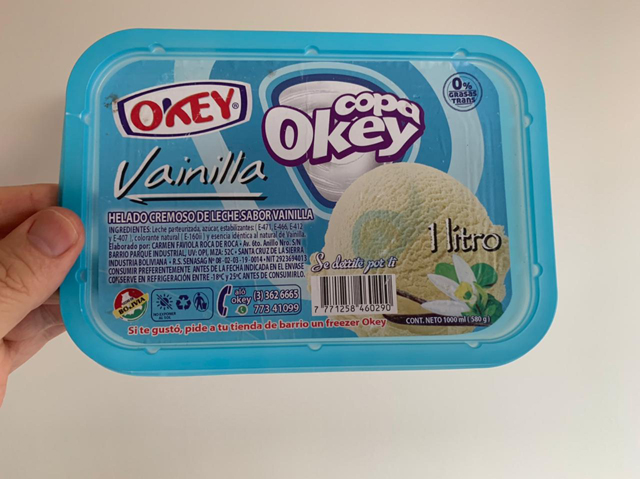

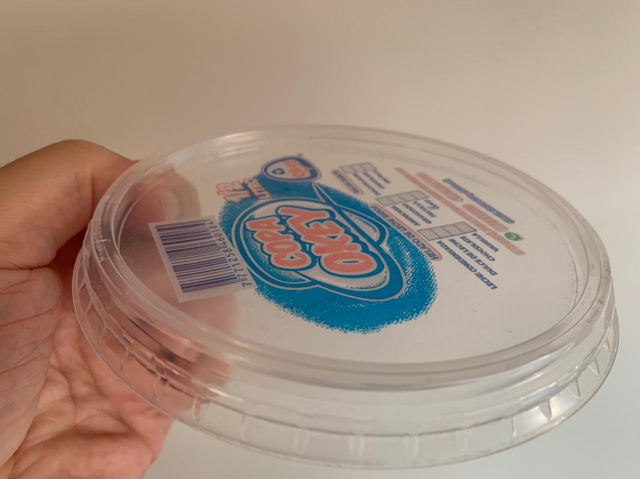

ეტიკეტირების ნიმუშები

რა არის მარკირების სისტემა

მარკირების სისტემები ხელმისაწვდომია სხვადასხვა დიზაინითა და კონფიგურაციით, თითოეული მათგანი შეეფერება ეტიკეტების გამოყენებას, რომლებიც აკმაყოფილებენ კონკრეტულ საჭიროებებს. ეტიკეტების პრინტერის ნახევრად ავტომატური აპლიკატორები დაყენებულია ეტიკეტების ხელით მიწოდებისთვის, რომლებიც გამოიყენება ცალკეულ პროდუქტებზე. სრულად ავტომატური ეტიკეტირების მანქანები ინტეგრირებულია წარმოების პროცესში, რომლებიც ატარებენ ეტიკეტებს საწარმოო ხაზის სიჩქარით პროდუქტებზე.

ეტიკეტირების ეს გადაწყვეტილებები მოიცავს ეტიკეტების პრინტერის ბეჭდვისა და დაყენების აპლიკატორებს, რომლებიც აწარმოებენ ეტიკეტებს ინდივიდუალურად, რომლებიც შემდეგ გამოიყენება პაკეტებზე ან ტვირთის გადაზიდვაზე, და კეისის ლეიბლიერები, რომლებიც აღრიცხავენ კორპუსის შიგთავსს. პროდუქტების იდენტიფიკაციის გარდა, ეტიკეტირების ამ გადაწყვეტილებებს, დისტრიბუტორებისა და საცალო მოვაჭრეების მოთხოვნების დასაკმაყოფილებლად, ასევე შეუძლიათ განათავსონ ეტიკეტები, რომლებიც აწერენ პროდუქტის ინგრედიენტებს, ტემპერატურას, რომელზეც ინახება პროდუქტები, ბრენდის მფლობელის ბრენდის იმიჯი, მიწოდების მისამართი და ა.შ. ასევე დაბეჭდეთ მომხმარებლისთვის საჭირო ზომის ტიპი, ასევე მკაფიო, წასაკითხი სიმბოლოების და შტრიხ კოდების უზრუნველყოფა.

საწარმოო ხაზზე, მარკირების გადაწყვეტილებები ინტეგრირებულია სხვა ხაზის სისტემებთან და ავტომატურად იღებენ პროდუქტებს ან პაკეტებს, რომლებიც უნდა იყოს მარკირებული. ხელნაკეთი ხელით ეტიკეტირების მანქანები აყენებენ ახალ ეტიკეტს ბრძანებაზე, რომელიც შემდეგ გამოიყენება შესამოწმებელ პაკეტზე ან პროდუქტზე.

ზოგიერთი მარკირების გადაწყვეტა და მარკირების აპარატები, რომლებიც მათ ააქტიურებენ, კრიტიკული ელემენტია პროდუქტების, პაკეტებისა და პალეტების უნიკალური იდენტიფიკატორებით და/ან გადაზიდვის ინფორმაციის მიწოდების აუცილებლობისას. ეს ეტიკეტები გადამწყვეტია პროდუქციის წარმატებით გადაადგილებისთვის სადისტრიბუციო არხებით. მაგალითად, პროდუქციის პალეტის ტვირთი, რომელიც მოდის საცალო ვაჭრობის სადგურებზე სრული და ზუსტი ეტიკეტირების გარეშე, შეიძლება უარყოფილი იქნას და დაბრუნდეს მწარმოებლის ხარჯზე.

ანალოგიურად, ეტიკეტირების იმ სისტემებსა და ეტიკეტების მანქანებს, რომლებიც აყენებენ ბრენდის ეტიკეტებს ცალკეულ პროდუქტებსა და შეფუთვებზე, უნდა შეეძლოთ ამ ეტიკეტების ძალიან ზუსტად გამოყენება, რადგან დანაოჭებული ან ცენტრიდან ამოვარდნილი ეტიკეტი უარყოფითად აისახება პროდუქტის ბრენდის იმიჯზე. ზოგიერთ შემთხვევაში, ეტიკეტირების ეს სისტემები ასევე მოიცავს ხედვის ინსპექტირების სისტემებს, რომლებიც ადასტურებენ გამოყენებული ეტიკეტების სათანადო განლაგებასა და მდგომარეობას.

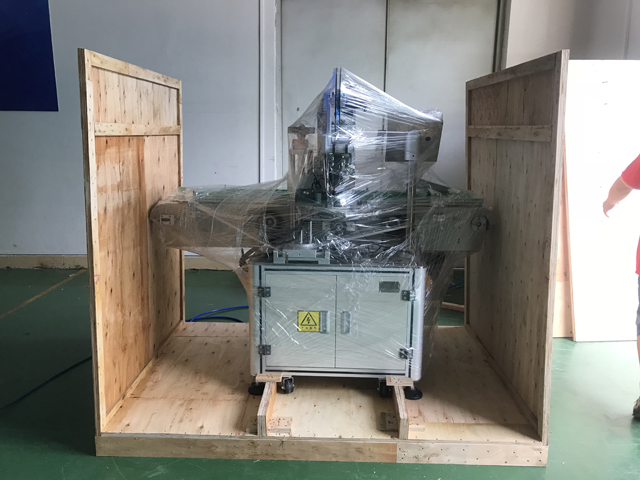

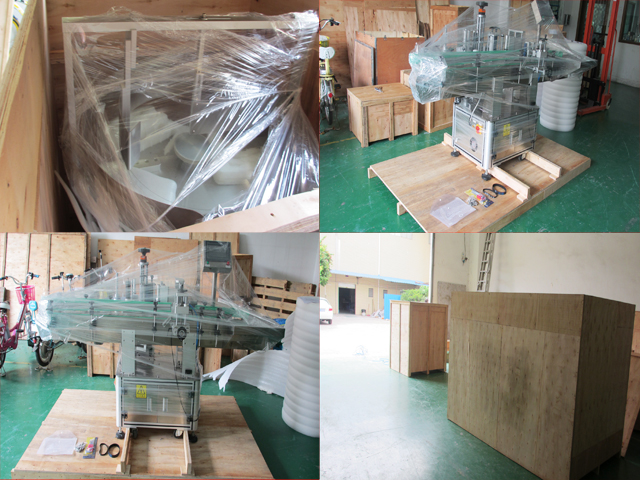

მიწოდება
