საკაბელო მავთულის ელექტრო გაყვანილობა მილები დროშა მარკირების მანქანა ნახევრად ავტომატური

• მოდელი: VK-T807
• მარკირების სიზუსტე: ±1მმ (გამორიცხეთ პროდუქტის ეტიკეტის გადახრა)
• მარკირების სიჩქარე: 20~40 ცალი/მინიტი (მისი პროდუქტის ზომამდე)
• გამოსაყენებელი პროდუქტის ზომა: 20≤სიგრძე≤300მმ, 20≤სიგანე≤200მმ
• ეტიკეტის შესაბამისი ზომა: 20≤სიგრძე≤150მმ, 20≤სიგანე≤150მმ
• აპარატის ზომა: 700×400×700მმ
• სიმძლავრე: 220 ვ, 50/60 ჰც
• წონა: 55 კგ

ვიდეოს ნახვა

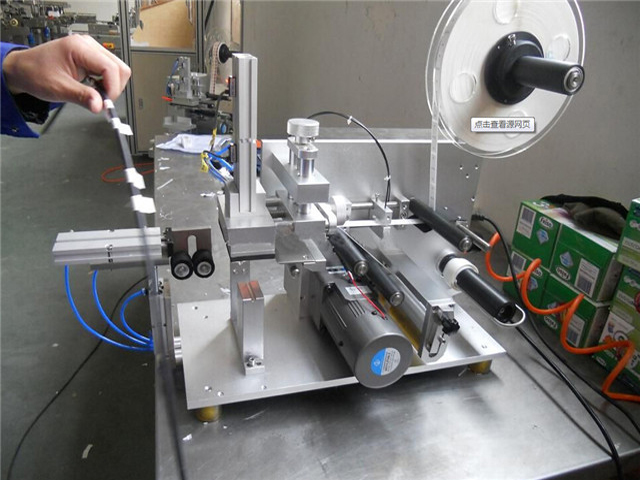

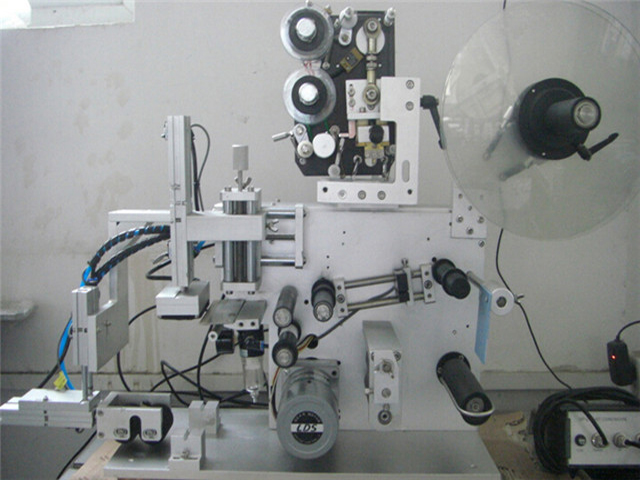

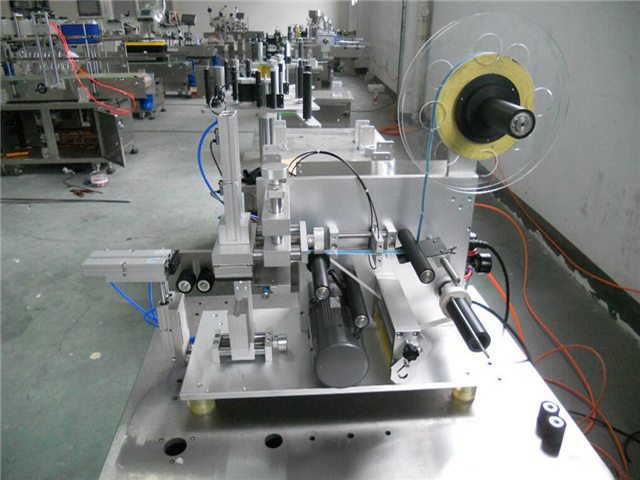

ხელით მრგვალი ზედაპირის მავთულის ეტიკეტირების მანქანა აღწევს წებოვანი ეტიკეტის ნახევრად ავტომატურ მარკირებას ან წებოვანი ფილმის მავთულის წყლის მილზე, ხრახნიან და ა.შ.

როგორ მუშაობს მავთულის მარკირების მანქანა:

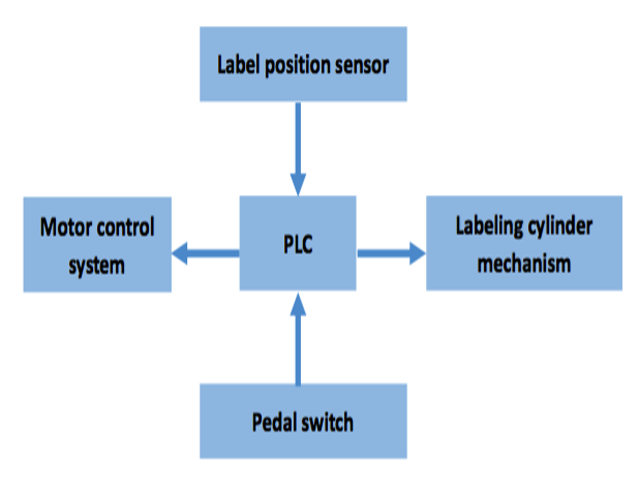

მარკირების მანქანა დაფუძნებულია PLC-ზე, როგორც ბირთვზე, რომელიც იღებს სიგნალებს და აკონტროლებს ყველა სისტემის მუშაობას. პედლების გადამრთველის გადადგმისას, სიგნალი გადაეგზავნება PLC-ს და დამუშავდება პროგრამების ნაკრების მიხედვით.

შემდეგ დაასრულეთ ეტიკეტის ამოღების და კვების ეტიკეტის პროცესი სტეპერ ძრავის მართვის სისტემაზე დაწყებით. ამავდროულად, ეტიკეტის პოზიციის სენსორი (ასევე ცნობილი როგორც ელექტრული თვალი) ყოველთვის ყურადღებას აქცევს მანძილს, რომელსაც ეტიკეტები გადის.

როდესაც ეტიკეტი გადის, სენსორი დაუყოვნებლივ გაუგზავნის სიგნალს PLC-ს. შემდეგ PLC, პროგრამების ერთობლიობის მიხედვით, აგზავნის სიგნალს სტეპერ ძრავის მართვის სისტემაში გაჩერების მიზნით და იწყებს ეტიკეტირების სისტემას, რათა დასრულდეს მარკირების პროცესი.

მუშაობის პრინციპი

გადაცემის სისტემა: სტეპერ ძრავა უზრუნველყოფს ეტიკეტების ამოღებას სინქრონული ქამრის მეშვეობით, რომელიც მართავს წევის მექანიზმს და მასალის მიმღების მექანიზმს, რათა მივაღწიოთ ეტიკეტების ამოღებას და გლასინის საყრდენი ფურცლის გადამუშავებას.

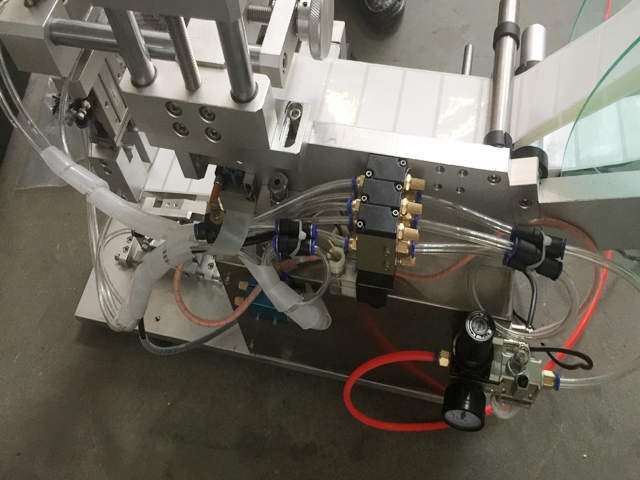

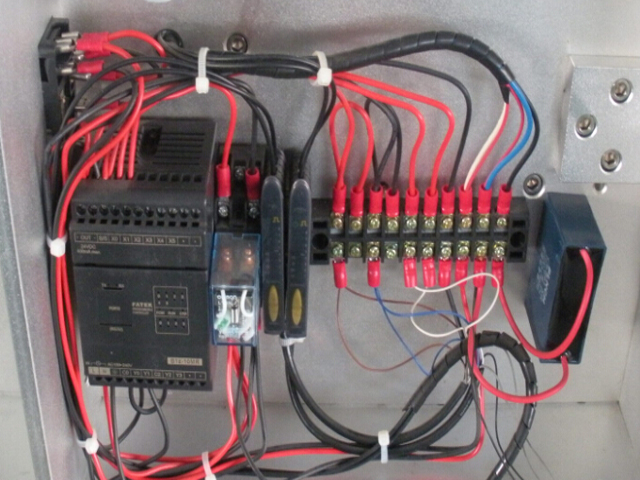

კონტროლის სისტემა: ეს მანქანა კონტროლდება ელექტრო და გაზის გამოყენებით. სიგნალი ელექტრული თვალიდან (SICK სენსორი) და პედლებიანი გადამრთველიდან გადაეცემა PLC-ს დასამუშავებლად, რათა მივაღწიოთ ეტიკეტების მოხსნის, ეტიკეტირების და დათვლის ყველა პროცესს.

მავთულის მარკირების აპარატის გამოყენება:

პროდუქტის გამოყენებადი: გრძელი მრგვალი პროდუქტები, რომლებიც უნდა იყოს ეტიკეტირებული ქაღალდის ეტიკეტით ან ფირის ეტიკეტით ზედაპირზე;

მოქმედი ინდუსტრიები: ფართოდ გამოიყენება ელექტრო, მედიცინაში, პლასტმასში, მრეწველობაში და ა.შ.

მავთულის მარკირების აპარატის ტექნიკური მახასიათებლები:

• მცირე სტრუქტურა იკავებს ნაკლებ ადგილს და ადვილად გადასაადგილებლად და დატვირთვას.
• კარგი მარკირების სიზუსტე და სტაბილურობა; სისუფთავე, ნაოჭების გარეშე, ბუშტის გარეშე.
• მისი გამოყენება და მორგება მარტივია. ახალ მუშაკებს შეუძლიათ გამოიყენონ ან დაარეგულირონ ის მარტივად მარტივი ვარჯიშის შემდეგ.
• სტაბილური ოპერაცია.

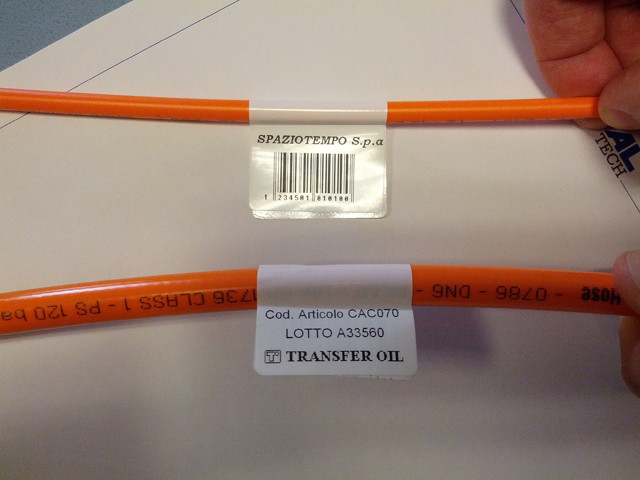

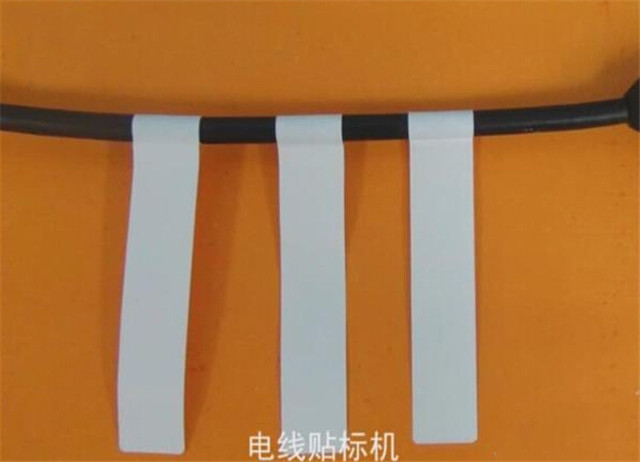

ეტიკეტირების ნიმუშები
