მორგებული მონობლოკის პატარა ბოთლის E თხევადი თხევადი შევსების საფარის ხაზი

• მოდელი: VK-MFC
• შევსების მოცულობა: 1-150მლ
• გამომავალი: 30-50 ბოთლი/წთ
• შევსების სიზუსტე: ±1%-ზე ნაკლები
• კვების წყარო: 220V/50Hz (მორგებულია მომხმარებლის მოთხოვნების შესაბამისად)
• დაფარვის მაჩვენებელი: 99% -ზე მეტი
• შეჩერების მაჩვენებელი: 99% -ზე მეტი
• მარკირების მაჩვენებელი: 99% -ზე მეტი
• ჰაერის მიწოდება: 1,3 მ3/სთ 0,4-0,8 მპა
• სიმძლავრე: 2.0 კვტ
• წონა: 650 კგ
• ზომები: 6000*3200*1750 მმ

პროდუქტის მიმოხილვა პატარა ბოთლების შევსების დაფარვის ხაზისთვის

ფარმაცევტულ ინდუსტრიაში 5-100 მლ სითხის შევსებისა და დალუქვისთვის გამოსაყენებლად, VK-MFC მცირე დოზით თხევადი შემავსებელი მანქანა არის გონივრული სტრუქტურით, მაღალი სიზუსტის ინდექსირების მაგიდა შევსების, დაფარვის, თავსახურის დაჭერისთვის, ზუსტი პერისტალტიკური ტუმბოს შევსების მიზნით; მანქანა კონტროლდება PLC-ის მიერ მარტივი მუშაობისა და მოვლის უპირატესობით. არსებობს სისტემა, რომელიც ფუნქციონირებს, როგორც არ არის შევსება ბოთლების კვების გარეშე, არ არის ჩასმული ბოთლების სენსორების გარეშე, არ არის დახურვა დამტენების გარეშე. შევსების ხაზი, რომელიც დამზადებულია უჟანგავი ფოლადისგან, როგორც მისი სამუშაო პლატფორმა, შეესაბამება GMP სტანდარტს. მანქანა, რომელსაც აკონტროლებს პნევმატური და ელექტრული ორმაგი სისტემა მანქანაში, იღებს მექანიკურ გადაცემას, რომელსაც შეუძლია ენერგიის გადაცემა სტაბილური და დაბალი ენერგიის მოხმარებით, ასევე ზუსტი პოზიციონირების მახასიათებლებით. შემავსებელი ხაზი განსაკუთრებით გამოიყენება მასობრივ წარმოებაში.

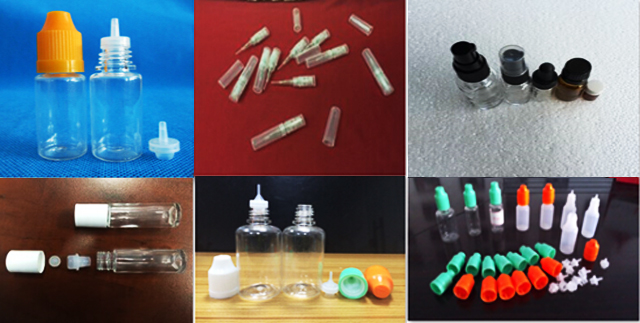

შევსების ხაზის განაცხადი:

საფარის ეტიკეტირების ხაზის შევსების ძირითადი ტექნიკური პარამეტრი:

მოდელი: VK-MFC

შევსების მოცულობა: 1-150მლ

გამომავალი: 30-50 ბოთლი/წთ

შევსების სიზუსტე: ±1%-ზე ნაკლები

კვების წყარო: 220V/50Hz (მორგებულია მომხმარებლის მოთხოვნების შესაბამისად)

დაფარვის მაჩვენებელი: 99% -ზე მეტი

შეჩერების მაჩვენებელი: 99% -ზე მეტი

მარკირების მაჩვენებელი: 99% -ზე მეტი

ჰაერის მიწოდება: 1,3 მ3/სთ 0,4-0,8 მპა

სიმძლავრე: 2.0 კვტ

წონა: 650 კგ

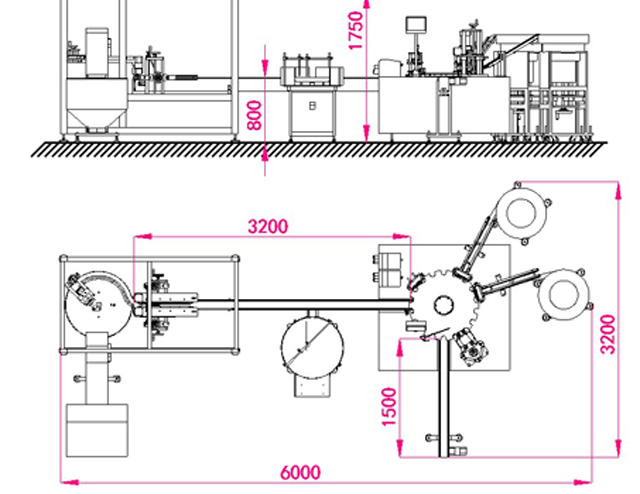

ზომები: 6000*3200*1750 მმ

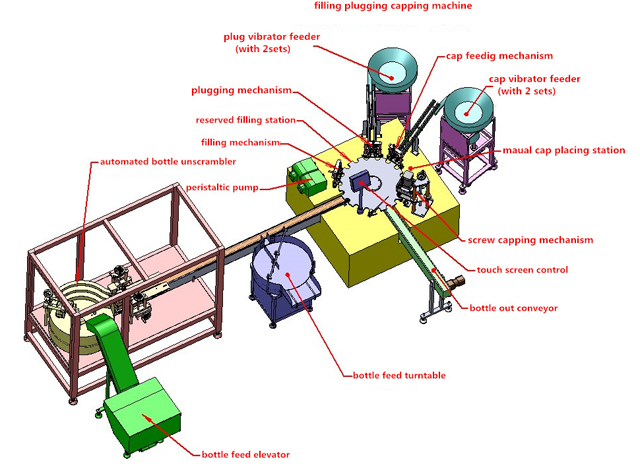

შევსების ხაზის ძირითადი კონფიგურაცია

სათადარიგო ნაწილები მონობლოკის შესავსებად

ძირითადი ნაწილები და მუშაობის პრინციპი

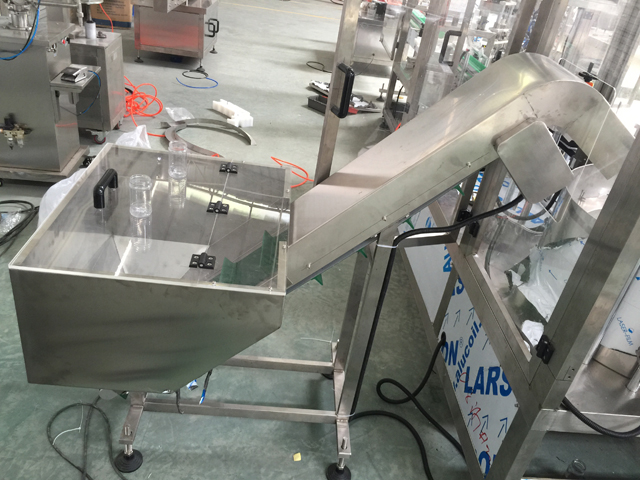

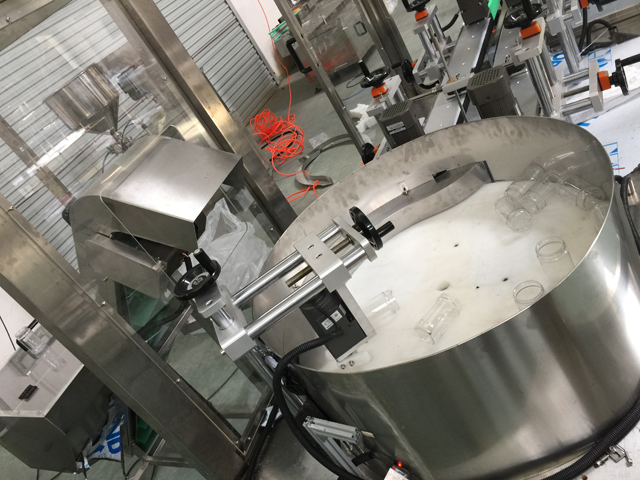

ბოთლების გამხსნელი სისტემა

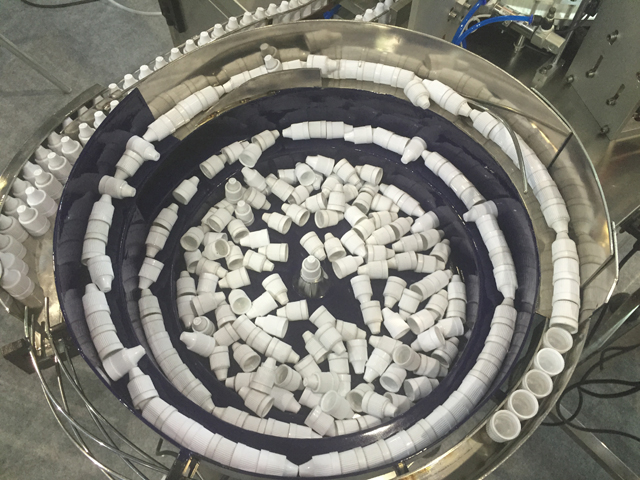

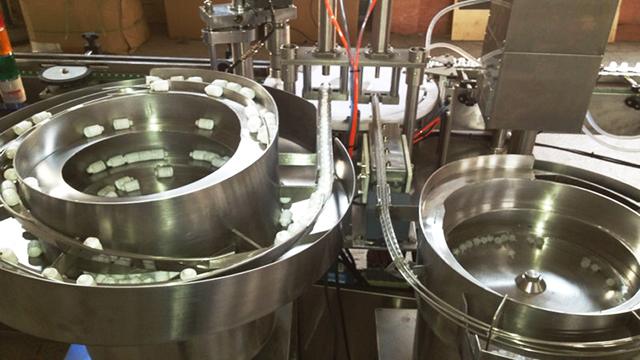

ბოთლის თავსახურები და შიდა ჩამკეტი ვიბრატორი

1. მანქანა შედგება ისეთი ნაწილებისგან, როგორიცაა კონვეიერის ქამარი, მანქანის ესკიზი, ვიბრატორი ბოთლებისა და თავსახურებისთვის, პერისტალტიკური ტუმბო და ა.შ.

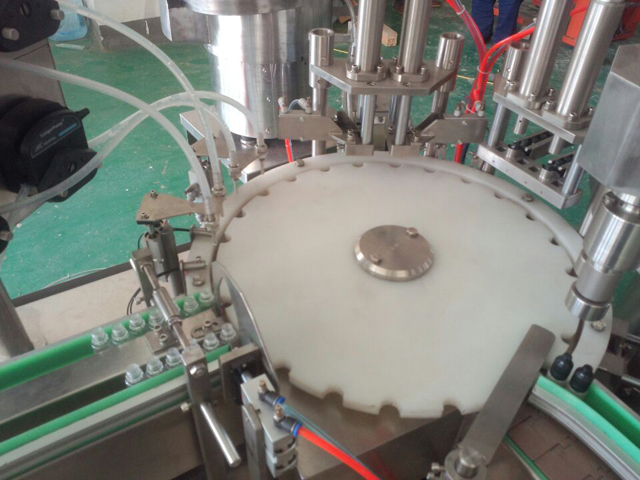

2. მოამზადეთ საკმარისი ბოთლები, საცობები, თავსახურები და სითხე. შტეფსელი და თავსახურები სრულად უნდა ავსებდეს ვიბრაციულ ტრასებს და ჩამკეტ-დახურვის სამუშაო სადგურებს. ბოთლები უნდა მიეწოდოს კონვეიერის ლენტით ინდექსირების ვარსკვლავის ბორბალს, შემდეგ ბოთლები პერიოდულად მიეწოდება ინდექსირების ვარსკვლავის ბორბალს შევსების, ჩამკეტის და დაფარვის პოზიციებზე.

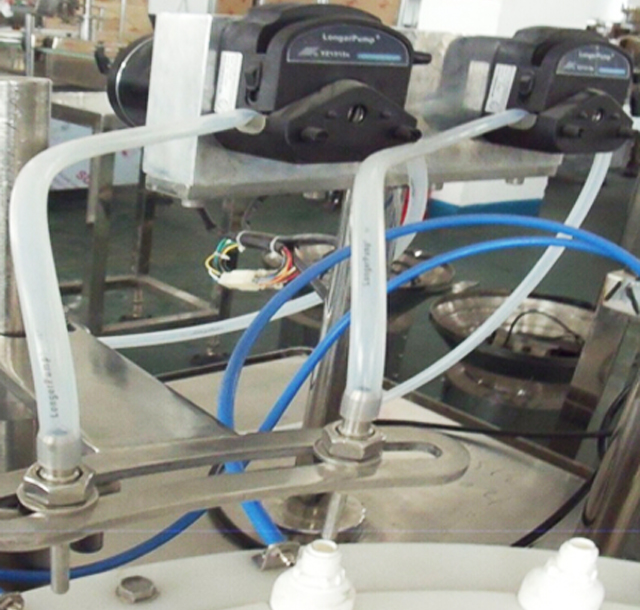

3. სითხე უნდა შეიწოვოს პერისტალტიკური ტუმბოს საშუალებით და შემდეგ მიეწოდება სილიკონის მილებით. ბოლოს სითხე შეივსება ბოთლებში ნემსის მილით, რომელიც ავტომატურად მოძრაობს ზევით და ქვევით. ნემსის მილების მაღლა და ქვევით გადაადგილებისთვის ტარდება შევსების ორი ციკლი. შევსება სრულდება ბოთლებში შემავსებელი საქშენების ციკლური ჩასმით. ბოთლის გარეშე აღმოჩენილი ფოტოელექტრული თვალით, თუ სამუშაო სადგურზე ბოთლები არ არის, პერისტალტიკური ტუმბო წყვეტს მუშაობას, რადგან ბოთლების აღმოჩენა შეუძლებელია.

4. შტეფსელი ვიბრაციული თასი აწვდის შტეფსელებს დანამატის ჩასასხმელ სადგურს, იმავდროულად შევსებული ბოთლები პერიოდულად გადადის საინდექსის ვარსკვლავის ბორბლით ჩამრთველი სადგურის ქვეშ არსებულ პოზიციაზე.

5. შემდეგ ცილინდრი უბიძგებს დანამატის ჩამრთველს, რომ ჩაყვინთას ქვემოთ და ჩააგდოს შტეფსელები ბოთლებში. ჩასმული ბოთლები საინდექსის ვარსკვლავის ბორბლით გადაეცემა თავსახურის ჩამოვარდნისა და გადახურვის სადგურებს

6. თავსახური ტრიალებს და მოძრაობს ზევით-ქვევით მთლიანობაში. როდესაც ბოთლები ჩერდება მის ქვეშ, ქვევით თავსახურის თავი ეკვრის თავსახურებს და ამთავრებს თავსახურს. დანამატის აღმოჩენის ფოტო-ელექტრული თვალით, როდესაც სადგურზე არ იქნება ბოთლი ან არის ბოთლი, მაგრამ არ არის თავსახური, მაშინ თავსახურის დაჭერის მექანიზმი შეწყვეტს მოძრაობას, რადგან შიდა შტეფსელი ვერ იქნება გამოვლენილი. ამით მზა პროდუქტის თავიდან აცილება შესაძლებელია შიდა საცობების გარეშე. დაფარვა ძირითადად მიიღწევა ზევით და ქვევით დაწნული მოძრაობებით. დახურული ბოთლები მიეწოდება აპარატის ბოლოს და შემდეგი ციკლი მზად არის.

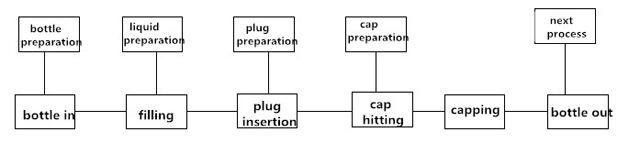

7. მანქანის მუშაობის პროცესი

მოვლა

1. აუცილებელია აპარატის შემოწმება და შენახვა, რათა მოხდეს მანქანის გახანგრძლივება და აპარატის ფუნქციის ოპტიმიზაცია; სამუშაო მანქანა უნდა იყოს შენახული ყოველ სამ თვეში; ტარების და გადაცემათა გადაცემის ნაწილი უნდა იყოს შეზეთილი ცხიმით; შეზეთვა უნდა მოხდეს პერიოდულად; სასრიალო ზეთი (N68) უნდა დაემატოს ნაწილს, როგორიცაა ორმხრივი მექანიზმის მოძრაობა ან აწევა დღეში ორჯერ; ავტომობილის ზეთი (N68) უნდა დაემატოს მბრუნავ ან მოძრავ ნაწილებს; ყოველ ნახევარ თვეში დაამატეთ ცხიმი კამერის ჭრილში; ყოველთვიურად ერთხელ ზეთის საქშენისთვის ცხიმის დამატებით;

2. არასოდეს გამოიყენოთ ლითონის ხელსაწყოები იმ ზედაპირზე, სადაც შემაკავშირებელია კონგლომერირებული, როგორიცაა კომპონენტები ან ყალიბი.

3. თუ მანქანა დიდხანს წყვეტს მუშაობას, დაამატეთ ცხიმი შეზეთვის ნაწილებში, როგორიცაა გადაცემათა კოლოფი ან ტარების ნაწილი; ასევე დაამუშავეთ მანქანა წყალგაუმტარი დაცვით.

4. არასოდეს დადოთ რაიმე ნივთი მანქანაზე, რათა არ დაზიანდეს მანქანა.

5. პერიოდულად გაასუფთავეთ კომპონენტების შიგნით მტვერი, ასევე შეამოწმეთ ყველა ხრახნი და დააფიქსირეთ გაფხვიერებული ხრახნი.

6. შეამოწმეთ ტერმინალებში ხრახნები გაყვანილობისთვის გარკვეულ დროს და დარწმუნდით, რომ ხრახნი დამაგრებულია;

7. შეამოწმეთ, არის თუ არა რაიმე ფხვიერი სადგური ელექტრო ყუთებიდან გაყვანილ გაყვანილობის გზაზე; თუ ნაწილი ძალიან ფხვიერია, ხელახლა დაამაგრეთ ხრახნი, რათა თავიდან აიცილოთ აბრაზია ან დაზიანება საიზოლაციო ფენაში, რამაც შეიძლება გამოიწვიოს ელექტრო გაჟონვა;

8. შეამოწმეთ ადვილად ნახმარი ბალიშები და დროულად შეცვალეთ დაზიანებული;

შეფუთვა და ტრანსპორტირება

არასოდეს დადოთ მანქანა ჰორიზონტალურად ან თავდაყირა ქვემოთ; დაშალეთ აპარატის ფეხი და დააფიქსირეთ მთელი მანქანა კოლოფის ძირით. მანქანა უნდა დარჩეს უჯრაში, კოლოფიდან ან შერყევის სადგურიდან გადაზიდვისას ყოველგვარი გაშვების გარეშე;

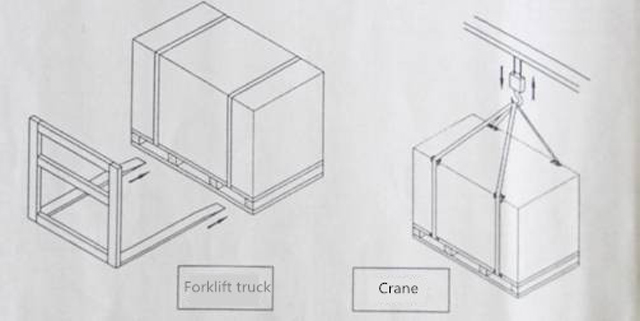

მანქანის შეფუთვა უნდა იყოს ნეიტრალური; მანქანის გადაადგილებისას გამოიყენეთ სატვირთო მანქანა ან ამწე და გადაიტანეთ მანქანა ქვემოდან სტაბილური მოძრაობით; ყურადღება მიაქციეთ სურათზე მოცემულ ილუსტრაციას, როგორც ქვემოთ; მანქანის აწევისა და რხევისას ამწე არ უნდა დაუშვას მანქანასთან შეხებისას. დაამაგრეთ მანქანა 4 ცალი M16X200 ჭანჭიკებით, შემდეგ დააკავშირეთ ამწეები და ჭანჭიკები მანქანების ამწევისა და რხევისთვის. იმავდროულად, დამცავი ობიექტების დამაგრება აპარატის ქვეშ. საჭიროების შემთხვევაში გამოიყენეთ საყრდენი სტაბილურად ასაწევად (სურათზე ნაჩვენებია ქვემოთ)

კოლოფის გახსნამდე შეამოწმეთ არის თუ არა რაიმე დაზიანება კოლოფზე; თუ კოლოფზე რაიმე დაზიანება მოხდა, არ გახსენით ყუთი და დაუყოვნებლივ დაუკავშირდით გადამზიდ კომპანიას; გახსენით ყუთი გადაზიდვის მუშაკების დაკვირვების ქვეშ და ჩაწერეთ პროცესი;

რაც შეეხება უსაფრთხოებას, სატვირთო მანქანის მიწიდან მანძილი უნდა იყოს 1 მ-ზე ნაკლები; თუ ამწე იყენებთ მანქანის გადაადგილებას, მანძილი უნდა იყოს დაცული 2 მეტრიდან 2.5 მეტრამდე.
