შუშის ქილები ნახევრად ავტომატური ვაკუუმური საფარის დანადგარი კვების დალუქვის მოწყობილობა

• მოდელი: VK-SVC ვაკუუმის დაფარვის მანქანა
• კვების ბლოკი: AC220V/50-60Hz
• დაფარვის სიჩქარე: 1200-1500 bh
• სიმძლავრე: ≤1.3KW (ვაკუუმ ტუმბოს ჩათვლით)
• თავსახურის დიამეტრი: Φ30-Φ85მმ 、Φ85-Φ110მმ
• ბოთლის სიმაღლე: 50-180 მმ, 120-250 მმ
• ბოთლის დიამეტრი: Φ30-Φ80მმ Φ80-Φ150მმ
• შეზღუდვის ვაკუუმის ხარისხი: -0.08Mpa
• დაფარვის ტორსიონი: 5-25N.M
• ჰაერის მოხმარება: 0.5m3/0.7Mpa
• აპარატის ზომა: 750*7001350 მმ
• წონა: 157 კგ

ვიდეოს ნახვა

ეს სერიის გადახურვის მანქანა გამოკვლეულია და წარმოებულია ჩვენ მიერ მრავალწლიანი წარმოების გამოცდილებით; არის შიდა ორიგინალური ქმნილება, ის იყენებს ვაკუუმის ტუმბოს ვაკუუმისთვის, ხელმისაწვდომი მაღალი ვაკუუმის ხარისხი, დაფარვის ბრუნვის და ვაკუუმის დონის დაყენება შესაძლებელია მოთხოვნის შესაბამისად, თავსებადია სხვადასხვა ფორმისა და ზომის ბოთლებთან დასაფარად, ძლიერ თავსებადობასა და ადვილად დასარეგულირებლად.

ძირითადი პნევმატური და ელექტრო კომპონენტები არის მსოფლიოში ცნობილი ბრენდები, სტაბილური და საიმედო შესრულება.

ფართოდ გამოიყენება მინის ბოთლებში თუნუქის ხუფებით ვაკუუმური საფარით საკვების, დაკონსერვებული საკვების, სასმელების, სანელებლების, ჯანდაცვის პროდუქტებისა და სხვა ინდუსტრიებისთვის.

ძირითადი ტექნიკური პარამეტრი

• მოდელი: VK-SVC ვაკუუმის დაფარვის მანქანა
• კვების ბლოკი: AC220V/50-60Hz
• დაფარვის სიჩქარე: 1200-1500 bh
• სიმძლავრე: ≤1.3KW (ვაკუუმ ტუმბოს ჩათვლით)
• თავსახურის დიამეტრი: Φ30-Φ85მმ 、Φ85-Φ110მმ
• ბოთლის სიმაღლე: 50-180 მმ, 120-250 მმ
• ბოთლის დიამეტრი: Φ30-Φ80მმ Φ80-Φ150მმ
• შეზღუდვის ვაკუუმის ხარისხი: -0.08Mpa
• დაფარვის ტორსიონი: 5-25N.M
• ჰაერის მოხმარება: 0.5m3/0.7Mpa
• აპარატის ზომა: 750*7001350 მმ
• წონა: 157 კგ

სტრუქტურა და მუშაობის პრინციპები

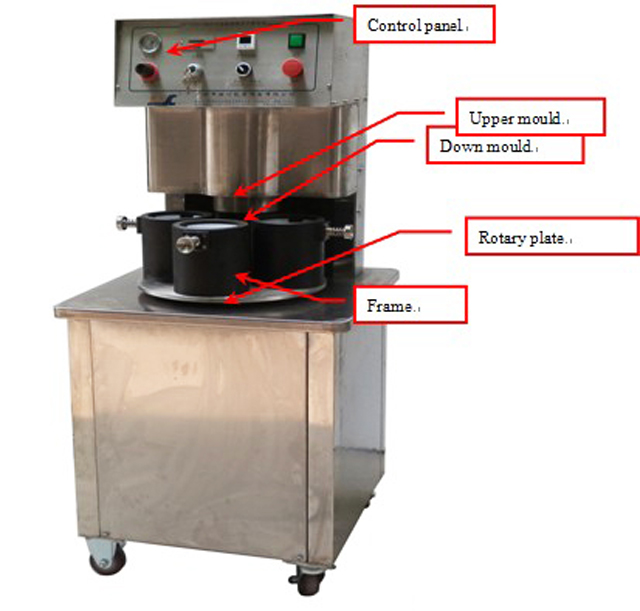

სურათი 1 ვაკუუმური გადახურვის მანქანა

მუშაობის პრინციპები და ფუნქციები

ეს მანქანა შედგება მანქანის ჩარჩოსგან, ზედა ჩამოსხმის ჩამოსხმისგან, მბრუნავი პოზიციის სისტემისგან, საფარის სტრუქტურისგან, ვაკუუმის სისტემისგან, ელექტრო და წნევის კონტროლის სისტემისგან.

მუშაობს როგორც: ჩადეთ თავსახური ჭიქა ქვედა ყალიბში, შემდეგ ჩამოსვით ჩამოსასხმელი თავსახურის ცენტრში ხელით. შემდეგ მანქანა ავტომატურად დაიხურება ვაკუუმით.

ამ მანქანას აქვს შემდეგი ფუნქციები:

1. როდესაც ჩამოსხმის ფორმას თავსახურის ცენტრში დადებთ, მანქანა ავტომატურად დაიხურება ვაკუუმით;
2. ყველაზე დაბალი ვაკუუმის ნაკრების ფუნქცია: თუ მანქანა ვერ მიაღწევს ვაკუუმის ხარისხს, როგორც ადრე იყო, მანქანა არ იმუშავებს შემდეგი პროცედურისთვის;
3. დაფარვის ბრუნვის ფუნქცია: დაფარვის თავი მოძრაობს ჰაერის ცილინდრით და მისი რეგულირება შესაძლებელია წნევით;

ძირითადი სტრუქტურა და კომპონენტები

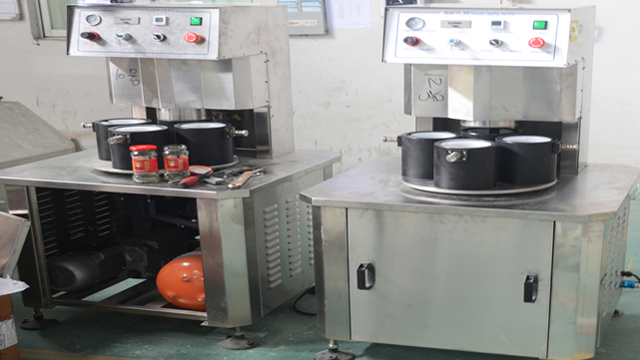

ვაკუუმის ტუმბო და ვაკუუმის ავზი:

ვაკუუმის ტუმბო და ვაკუუმის ავზი გამოიყენება ვაკუუმის ფუნქციის მისაღწევად, ვაკუუმის ტუმბო უნდა იყოს ვაკუუმური ზეთით, შიგნით ვაკუუმის ზეთის ნახევარი ნორმალურია. დაუშვებელია აპარატის გამოყენება, თუ შიგნით აღარ არის ვაკუუმური ზეთი

გთხოვთ, დააკავშიროთ ვაკუუმის ტუმბო და ვაკუუმის ავზი, როგორც ზემოთ მოცემულ სურათზე და მიაწოდოთ ენერგია

მბრუნავი ფირფიტის სტრუქტურა

ეს მბრუნავი ფირფიტა მოძრაობს 4 საფეხურით იმისათვის, რომ უზრუნველყოს მბრუნავი ფირფიტის სტაბილურად მოძრაობა, ეს მბრუნავი ფირფიტა იღებს 3 ხახუნის ფირფიტას წინააღმდეგობის უზრუნველსაყოფად სტაბილური მოძრაობის უზრუნველსაყოფად. მუშაობისას მანქანა უნდა იყოს სუფთა, ხოლო ხახუნის ფირფიტები თანდათან აცვიათ, რეგულარულად შეამოწმეთ და რეგულარულად შეიცვლება.

მბრუნავი ფირფიტა გადაადგილდება მთავარი ძრავით, როდესაც სიგნალის დეტექტორი გადადის სასტარტო სიახლოვის გადამრთველებთან და იღებს სიგნალებს (სიგნალის დეტექტორი და სიახლოვის გადამრთველები არის დაახლოებით 2-3 მმ), ზედა ყალიბი გადადის დახურვისას, როდესაც ის დახურულია, ძრავა კვლავ მუშაობს. როდესაც სიგნალის დეტექტორი გადადის უსაფრთხოების სიახლოვეს გადამრთველებზე და იღებს სიგნალს, ძრავა წყვეტს მუშაობას.

მკლავის სპილენძის კომპლექტი აცვიათ მუშაობისას, რეგულარულად უნდა წაისვათ ცხიმი და შეიცვალოს დაზიანებისას. ცვლილებისას ხედავთ სურათს 5

საფარის სტრუქტურა

თავსახური

გადახურვის თავი ცილინდრით მოძრაობს ასაწევად და ქვევით, როდესაც თავსახური ქვევით დახურულია და მიაღწევს ვაკუუმის ხარისხს, როგორც ადრე იყო, დაფარვის თავი გადავა შემდეგ პროცედურაზე. დაფარვის ბრუნვის რეგულირება შესაძლებელია საკონტროლო პანელზე დახურული წნევის ღილაკით (როგორც ხედავთ მართვის პანელზე)

წითელი რეზინი თავსახურის შიგნით არის ადვილად აცვიათ ნაწილი, საჭიროა ხშირად შემოწმება და შეცვლა. დახურვისას თავსახური მჭიდროდ უნდა მიიკრას თავსახურებზე, შეგიძლიათ ჩადოთ რაღაც ჩამოსხმის შიგნით სხვადასხვა სიმაღლეების მისაღწევად. მაგრამ სიმაღლე არ შეიძლება იყოს ძალიან დიდი, ან თუ ის ძალიან სიმაღლეა, ვერ მიაღწევთ ვაკუუმის ფუნქციას, მაგრამ თუ ეს არ არის საკმარისი სიმაღლე, მისი დაფარვა შეუძლებელია. ჩვეულებრივ, მანძილი ქუდების და ქვედა ფორმის ზედა ნაწილისთვის არის 16 მმ-19 მმ

ბოთლის დაწკაპუნების მოწყობილობა

ბოთლის დაწკაპუნების მოწყობილობა უნდა დააფიქსიროს ბოთლი თავსახურის დროს, როდესაც მბრუნავი ფირფიტა განლაგებულია, ბოთლის დაწკაპუნების ცილინდრი მოძრაობს ბოთლის დასამაგრებლად, რათა უზრუნველყოს კარგი საფარი

ინსტალაცია

1. მანქანა უნდა იყოს სუფთა და უსაფრთხო ადგილას
2. დარწმუნდით, რომ სასწრაფო გაჩერება ხელმისაწვდომია (სურათი 5)
3. მიწოდება დენის შესამოწმებლად
4. შეაერთეთ მანქანა გაზსადენით ნავთობისა და წყლის გამყოფთან, დაარეგულირეთ ჰაერის წნევა 0.6 მპა-მდე
5. შეაერთეთ ვაკუუმის ავზი მანქანასთან. დარწმუნდით, რომ გაზის გაჟონვა არ არის.

მართვის პანელის მუშაობა

საკონტროლო პანელი შედგება დახურვის წნევის ცხრილისგან, დახურვის წნევის რეგულირებისგან, მრიცხველისგან, დენის გადამრთველისგან, ვაკუუმის რეგულირებისგან და გადაუდებელი გაჩერებისგან.

1. დახურვის წნევის რეგულირება შეიძლება გამოყენებულ იქნას დახურვის ბრუნვის დასარეგულირებლად, როდესაც ის საათის ისრის მიმართულებით არის, წნევა გაიზარდა, დაფარვის ბრუნი უფრო ძლიერია, როდესაც ის საათის ისრის საწინააღმდეგოდ არის, წნევა შემცირდა, დაფარვის ბრუნი უფრო მცირეა.
2. გადაუდებელი გაჩერება, როდესაც რაიმე გადაუდებელი ხდება, დააჭირეთ გადაუდებელი გაჩერების ჩამრთველს, მაშინ მანქანა იქნება უსაფრთხო მდგომარეობაში
3. მრიცხველი არის იმისთვის, რომ დაითვალოს რამდენი ჭიქა გამოუშვით, გადატვირთვის ღილაკს თუ დააყენებთ, მთვლელი ჩაითვლება ნულამდე.
4. თუ საჭიროა ვაკუუმის ხარისხის რეგულირება, დააწკაპუნეთ „M“ ვაკუუმზე მორგებულ ცხრილში და ის გამოჩნდება „St1“, დააწკაპუნეთ „︽““︾“ დასარეგულირებლად.
5. ზეთისა და წყლის გამყოფი და წნევის და რეგულირება (სურათი 10)

ზეთისა და წყლის გამყოფი შედგება ხელის კონტროლის სარქველისგან, წნევის რეგულირებისგან, ჰაერის წნევის ცხრილისგან, ზეთის რეგულირებისგან, ჰაერის ფილტრისა და საპოხი მასალისგან.

ხელის საკონტროლო სარქველი უნდა ჩართოს და გამორთოს აპარატის მთელი ჰაერის მიწოდება

წნევის რეგულირება არის ზეწოლის მიწოდება მანქანაზე, როდესაც ის საათის ისრის მიმართულებით არის, წნევა იზრდება, როდესაც ის საათის ისრის საწინააღმდეგოდ არის, წნევა მცირდება.

ჰაერის წნევის ცხრილი არის მანქანის სამუშაო წნევის ჩვენება

ზეთის რეგულირება არის მანქანას ზეთის მიწოდება, როდესაც ის საათის ისრის მიმართულებით არის ზეთი შემცირდა, როდესაც ის საწინააღმდეგოდ არის ზეთი გაიზარდა.

ჰაერის ფილტრი არის შეკუმშული ჰაერის წყლის ამოღება, როდესაც ზეთისა და წყლის გამყოფის წნევა ნულის ტოლია, ჰაერის ფილტრი ავტომატურად ამოიღებს წყალს.

ლუბრიკატორი არის მანქანისთვის ზეთის მიწოდება, ჯერ უნდა გამორთოთ ჰაერის მიწოდება და ცოტა ზეთი ჩაყაროთ ლუბრიკატორში, დროში დაახლოებით 2-3 თვე.

ელექტრო ნახაზი ვაკუუმური გადახურვის მანქანისთვის

სათადარიგო ნაწილები ყალიბისთვის სხვადასხვა ზომის ქილების/ბოთლის შესაფერისად
