მაღალსიჩქარიანი მბრუნავი 8 თავსახურიანი მოწყობილობა ტუმბოს ხუფებისთვის

• ზომები: 2000 მმ (სიგრძე) * 1800 მმ (სიგანე) * 2800 მმ (სიმაღლე)
• თავსახური: 8 თავი
• დამოუკიდებელი გავლის მაჩვენებელი: 99%
• სიჩქარე: 80 bpm
• ძაბვა: 220V-380V, 50-60HZ (მოთხოვნებზე დაყრდნობით)
• საერთო სიმძლავრე: 5 კვტ
• საჭირო ჰაერის წყარო: 0.6Mpa სუფთა და სტაბილური ჰაერის წყარო
• სირბილის ხმა (დეციბელი): ≦80 დეციბელი
• მანქანის წონა: 3,5 ტონა
• მანქანა მასალა ჩარჩო: ნახშირბადოვანი ფოლადის აუთსორსინგი უჟანგავი ფოლადის ჩარჩო;

ტუმბოს ხუფების ხრახნიანი გადახურვის აპარატის მაღალი სიჩქარის ტიპი შედგება რამდენიმე ძირითადი ნაწილისგან, მათ შორის ბოთლის/ქუდის კვების ავტომატური თავსახურის ლიფტისა და გამხსნელის შესასვლელი და გამოსასვლელი ბოთლის შაბლონების გადახურვის მექანიზმის უარყოფის მექანიზმის ელექტრული კონტროლი და ა.შ.

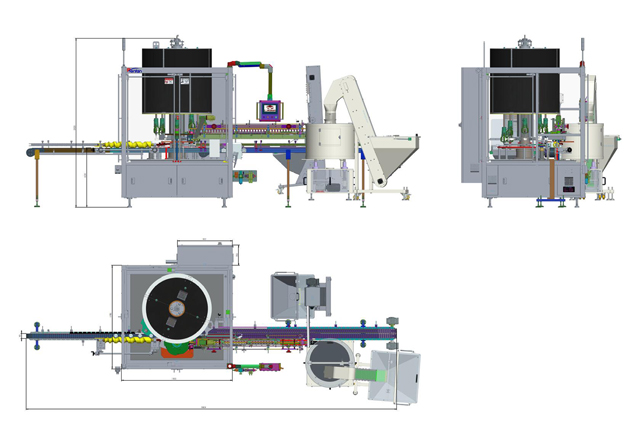

ნახატი

მახასიათებლები

• PLC კონტროლირებადი, ინტეგრირებული თავსახურის კვება, დაჭერა, ჩასმა და ბრუნვა (შეიძლება დაკავშირება ავტომატური ქუდების დახარისხების მანქანასთან სრული ავტომატიზაციის განსახორციელებლად)
• წარმოების სიმძლავრემ შეიძლება მიაღწიოს 80 დარტყმას წუთში 8 თავით
• ნაზი მოქმედება, არ აქვს ნაკაწრები და დაზიანებები თავსახურებსა და კონტეინერებზე
• სწრაფი ცვლილებები
• მოდულის სტრუქტურა, მანიპულირება სენსორულ ეკრანზე, მარტივი მოვლა

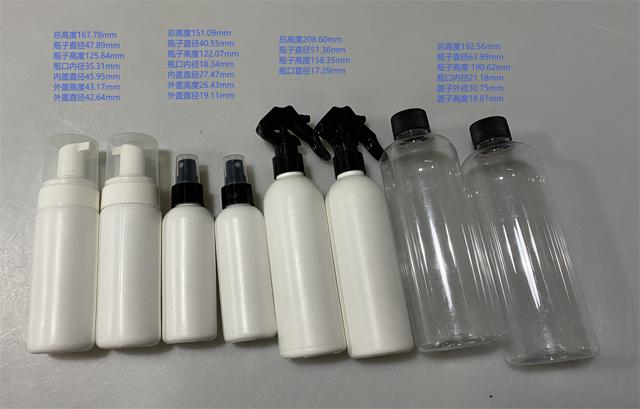

• შესაფერისია სხვადასხვა ზომის ქუდებისთვის, გამოიყენება ყოველდღიურ ქიმიურ ინდუსტრიაში
• ადვილად უკავშირდება შემავსებელ მანქანას და ეტიკეტირების მანქანას
• დაბალი ხმაური

მუშაობის პრინციპი

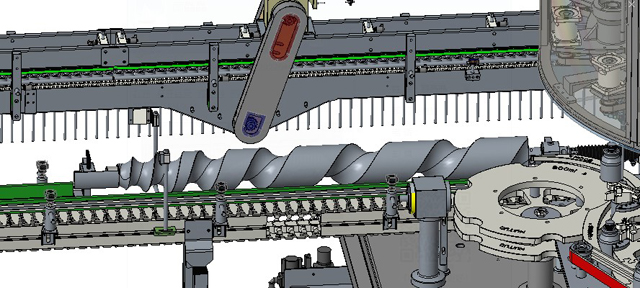

ბოთლის კვება ხრახნიანი ღეროთი

ბოთლში შემავალი ხრახნი დამუშავებულია კონტურის დიზაინით, ბოთლის ზუსტი და სწრაფი კვებით; ნაზი მოძრაობები, ბოთლის დაზიანება არ არის. ხრახნიანი წამყვანი მიჰყვება ძირითად დისკს, ხრახნიანი კუთხე შეიძლება დაყენდეს სენსორული ეკრანის საშუალებით, რათა ის შეესაბამებოდეს ვარსკვლავურ ბორბალს. ბოთლში შემავალი ხრახნიდან არის სენსორი, არ არის ბოთლი, არ არის თავსახური და სიგნალიზაცია ბოთლში ჩაჭედვისას.

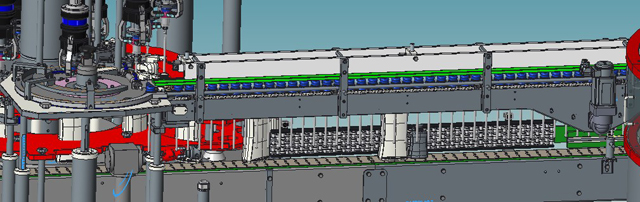

სერვო ქუდის კვება:

ხრახნიანი თავსახური იყენებს სერვო ძრავას თავსახურიანი ჯაჭვისთვის. სერვო ძრავას აქვს პერიოდული დაწყება და გაჩერების უპირატესობები, პერიოდული დადებითი და უარყოფითი როტაცია, არა მხოლოდ ხმაურის შემცირება და თავსახურის გაჭედვის თავიდან აცილება.

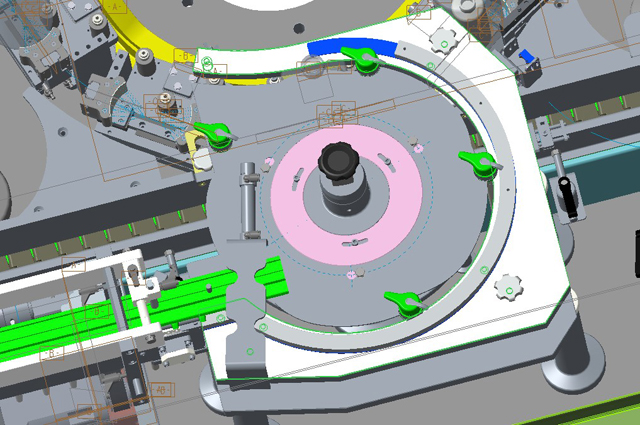

ქუდი-გამყოფი

თავსახურის გამყოფი მორგებულია ქუდის ფორმის მიხედვით და სხვადასხვა დიამეტრი საჭიროებს შეცვლას, მაგრამ შემდეგ სურათზე მხოლოდ თეთრი ნაწილი უნდა შეიცვალოს.

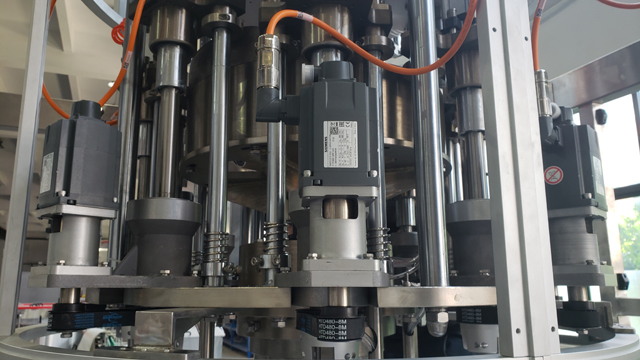

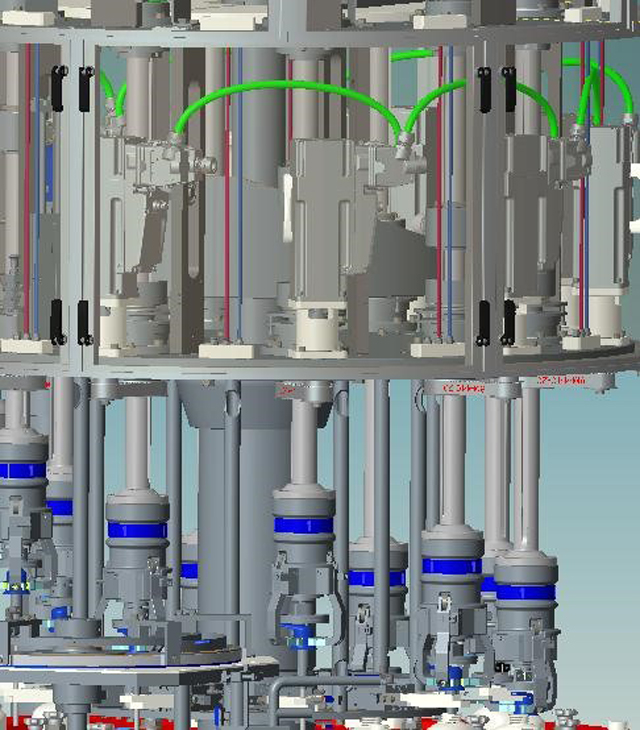

სერვო საფარი:

ხრახნიანი გადახურვის მანქანა იყენებს Siemens-ის ამძრავ სისტემას, რომელიც აერთიანებს საკონტროლო სისტემას და სერვოძრავას ულტრა კომპაქტურ ერთიან სისტემაში მაქსიმალური მოქნილობისთვის მინიმალურ სივრცეში და 90%-ით შემცირების გაყვანილობა. დახურვის პროცესში, სერვო ძრავას შეუძლია აკონტროლოს დაფარვის მრუდის მოძრაობა სექციებში და ამავდროულად უზრუნველყოს გლუვი სეგმენტაციის პროცესი და გააცნობიეროს ციფრული დაფარვის ბრუნვის კონტროლი, რომელიც სრულიად აღემატება ტრადიციულ გადაბმულობის ბრუნვის კონტროლს.

• დახურული მარყუჟის კონტროლი სერვო ძრავით და პროგრამით დაფარვის პროცესის განმავლობაში;
• დახურვის ძალის ავტომატურად რეგულირება დადგენილ ბრუნვის მიღწევამდე;
• მოძრაობის ამძრავის მოდულისა და პროგრამის ზუსტი და მოქნილი კონტროლის გამო, შეიძლება აღმოიფხვრას გადახურვის თავის ინერციის გავლენა და ნაწილების გადახრა;
• ბრუნვის გადართვა სხვადასხვა პროდუქტს შორის შეიძლება მიღწეული იყოს უბრალოდ პროგრამის დაყენებული მნიშვნელობის შეცვლით.

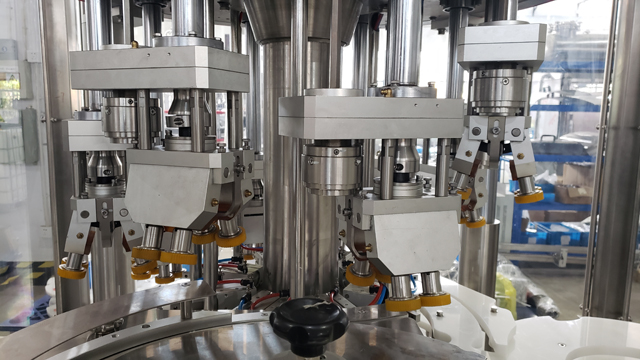

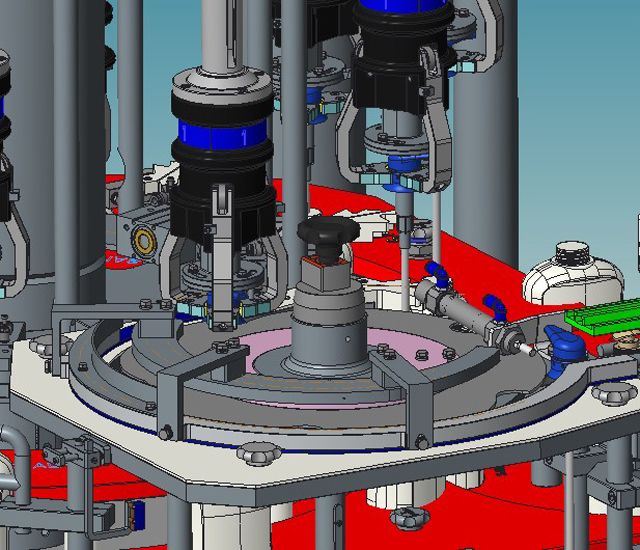

შენიშვნა: 8-თავიანი გადახურვის აპარატისთვის ტრიგერის თავსახურისთვის, დაფარვის თავები განსხვავებულია:

იგი იღებს მუდმივ მაგნიტურ გადაბმულობას ქუდის ბრუნვის გასაკონტროლებლად.

• დაფარვის პროცესის დროს ბრუნი თანაბრად ვრცელდება ოთხ ბორბალზე
• გააკეთეთ არაფარდობითი მოძრაობა ბორბლებსა და ხუფებს შორის
• დახურვის დროს შეინახეთ სტატიკური სადგური ბორბლებსა და ბოთლებს შორის
• მაღალი ძვირფასი ბრუნვის კონტროლის სისტემა, სტაბილური და გონივრული ბრუნვის მნიშვნელობა

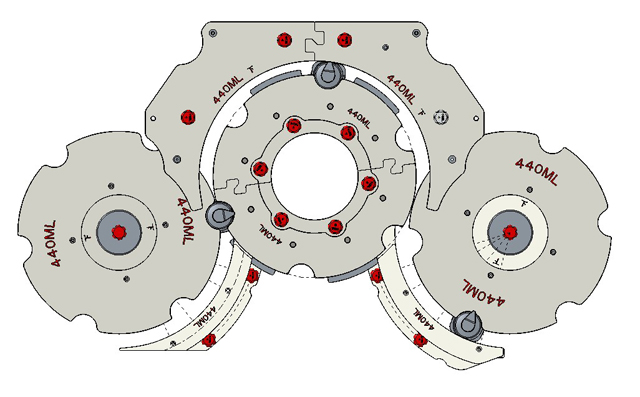

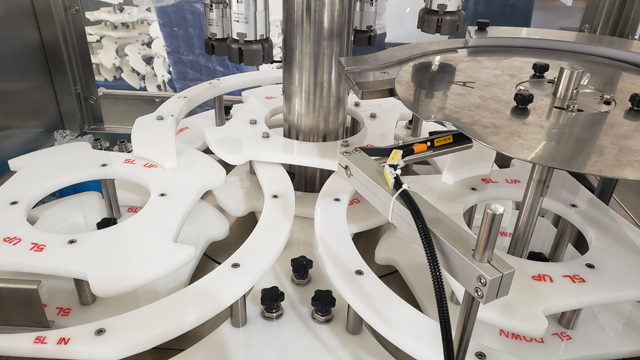

სხვადასხვა პროდუქტის-თარგების შეცვლა

დამზადებულია PP-სგან, შექმნილია ბოთლის ფორმის მიხედვით, გლუვი ზედაპირით. მას შეუძლია არა მხოლოდ პოზიციონირების სტაბილიზაცია, ასევე თავიდან აიცილოს ბოთლის ნაკაწრი; და იძლევა სწრაფ შეცვლას.

პროდუქტების სხვადასხვა სპეციფიკაციებისთვის, იგი იღებს სწრაფი გამოშვების დიზაინს. შაბლონები ფერადი კოდირებულია, რათა განასხვავონ სხვადასხვა სპეციფიკაციები.

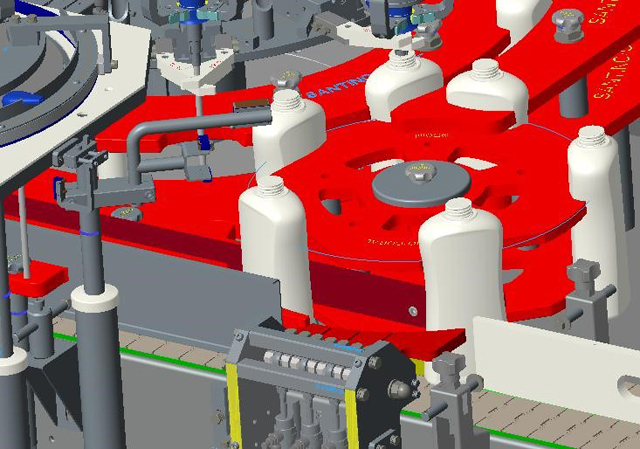

უარყოფის სისტემა

ორმაგი კონვეიერი აღჭურვილია დახურვის შემდეგ. კვალიფიცირებული პროდუქტები ჩვეულებრივ ტრანსპორტირდება და არაკვალიფიცირებული პროდუქტები (ქუდის გარეშე, შიდა მილის გარეშე, არასწორად დაყენებული თავსახური) ავტომატურად გაიყოფა სხვა კონვეიერზე სვინგის ცილინდრით. როდესაც ბოთლის ბლოკი გამოჩნდება, გადახურვის მანქანა ავტომატურად გაჩერდება და ის ხელახლა ამუშავებს პრობლემის მოგვარების შემდეგ.

უსაფრთხოების კარი

ყველა კარი დამონტაჟებულია ლიმიტის გადამრთველით, რათა დარწმუნდეს, რომ მანქანა ჩერდება და აგზავნის გამაფრთხილებელ სიგნალს, როდესაც კარი ღიაა. ყველა საწარმოო ზონის მანქანა მოძრავი დამცვით არის ელექტრული ჩაკეტილი, რათა მთლიანად გამორთოს მთავარი წამყვანი და საკონტროლო წრე და ყველა მანქანის მოძრაობა სწრაფად შეჩერდეს მცველის გახსნისთანავე.

ძირითადი ტექნიკური პარამეტრები

• • ზომები: 2000 მმ (სიგრძე) * 1800 მმ (სიგანე) * 2800 მმ (სიმაღლე)
  • თავსახური: 8 თავი
  • დამოუკიდებელი გავლის მაჩვენებელი: 99%
  • სიჩქარე: 80 bpm
  • ძაბვა: 220V-380V, 50-60HZ (მოთხოვნებზე დაყრდნობით)
  • საერთო სიმძლავრე: 5 კვტ
  • საჭირო ჰაერის წყარო: 0.6Mpa სუფთა და სტაბილური ჰაერის წყარო
  • სირბილის ხმა (დეციბელი): ≦80 დეციბელი
  • მანქანის წონა: 3,5 ტონა
  • მანქანა მასალა ჩარჩო: ნახშირბადოვანი ფოლადის აუთსორსინგი უჟანგავი ფოლადის ჩარჩო;
  • ხრახნიანი თავსახური თავსახურთან: პოლიურეთანი (PU);
  • ეკრანის კარი: უჟანგავი ფოლადის კიდეები, პლექსიგლასი; ელექტრო ყუთი: უჟანგავი ფოლადი;
  • მექანიკური ნაწილების შეერთება და დამაგრება: ნახშირბადოვანი ფოლადი, უჟანგავი ფოლადი და ა.შ.
  • ბეჭედი: რეზინი

ძირითადი ტექნიკური კომპონენტები

• PLC: Siemens
• სენსორული ეკრანი: Siemens
• სერვისი: Siemens
• ამომრთველი: შნაიდერი
• სიხშირის გადამყვანი: Siemens
• ღილაკი: შნაიდერი
• სიგნალიზაცია: Schmersal
• დამცავი კარის ჩამრთველი: Schmersal
• სენსორი: SICK/IFM/LEUZE
• დისტანციური მოდული: Fbox-WIFI (მყისიერი კომუნიკაციისთვის და დისტანციური მართვისთვის)

თუ ზემოთ ჩამოთვლილი ბრენდები არ არის მარაგში, ჩვენ ავირჩევთ ეკვივალენტურ ბრენდებს.

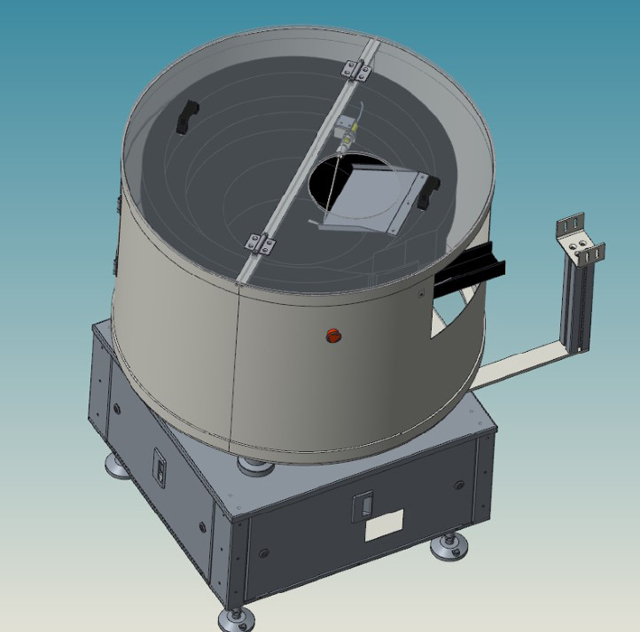

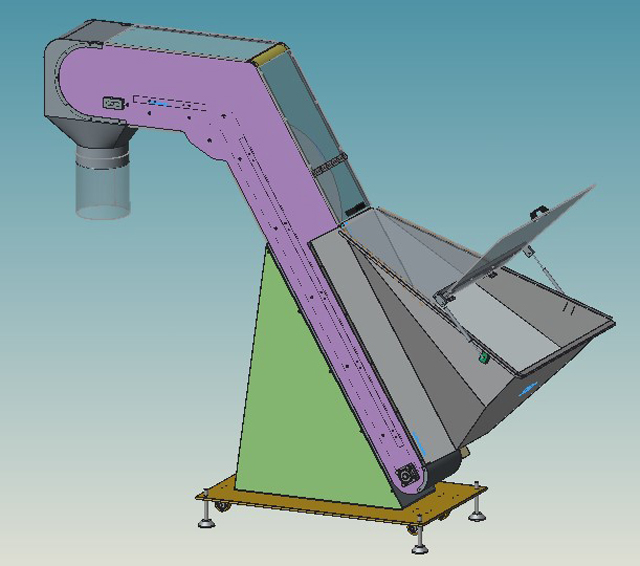

ავტომატური ქუდის ლიფტი და ამომრთველი

• ეს არის უწესრიგო სპრეის თავსახურის რეგულარულად მოწყობა ვიბრაციის პრინციპით და მრგვალი ქუდის პოზიციონირების ფირფიტით. თავსახური გამოდის საფარის არხიდან მოწესრიგებული წესით და გადახურვის მანქანა იჭერს სადისტრიბუციო ფირფიტას.
• დისკრამბლერის სიჩქარე ავტომატურად რეგულირდება ლიფტის მიხედვით. ლიფტი დაკავშირებულია unscrambler-თან და ავტომატურად აკონტროლებს ქუდის გაგზავნის სიჩქარეს, რომელიც შეესაბამება მთელი ხაზის სიჩქარეს.
• Unscrambler ავტომატურად კონტროლდება დაფარვის აპარატის ინტერფეისით, ხელით რეგულირების გარეშე.
• პარამეტრების შენახვა შესაძლებელია.
• სწრაფი შეცვლა.

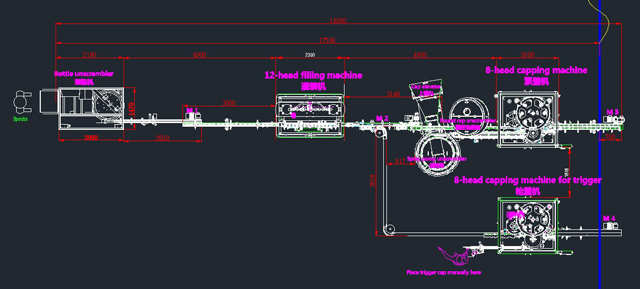

ხაზი შეიძლება ინტეგრირებული იყოს მაღალი სიჩქარით შემავსებლის მანქანასთან, რათა შექმნას მთელი ხაზი:
