მონობლოკის პატარა წვეთოვანი ბოთლის მილის შევსების ჩამკეტი გადახურვის მანქანა

• მოდელი: VK-MFC
• სიმძლავრე: ~ 220 ვ / ერთფაზიანი
• დენი: 7A
• სიხშირე: 50 Hz
• ჰაერის წნევა: 0.7MPa
• სიმძლავრე: 1100 W
• ზომა: 1900*1550*1850 მმ
• წონა: 485 კგ
• მთლიანი წონა: 555 კგ
• შევსების მოცულობა: 1მლ-დან 150მლ-მდე
• მანქანა შეიძლება იყოს მორგებული და დაფხვნილი აშშ-ს სტანდარტში

ვიდეოს ნახვა

გაფრთხილება აპარატის გაშვებამდე

1. მანქანა იკვებება ერთფაზიანი / 220 ვ ალტერნატიული დენით; მოწყობილობის ჩართვამდე დაადასტურეთ სწორი კავშირი.
2. შეამოწმეთ, თუ ჰაერის წნევა სწორად არის დაკავშირებული.
3. თუ მანქანაზე და ყალიბში არის უცხო საგნები, ამოიღეთ უცხო საგნები;
4. დაადასტურეთ, რომ პერისტალტიკის ტუმბოებთან დაკავშირებული შლანგები მოთავსებულია მასალების ავზში;
5. შეამოწმეთ შევსების საქშენები შეესაბამება თუ არა ბოთლის პირს, დახურეთ თავები ბოთლებთან;

ძირითადი მონაცემები

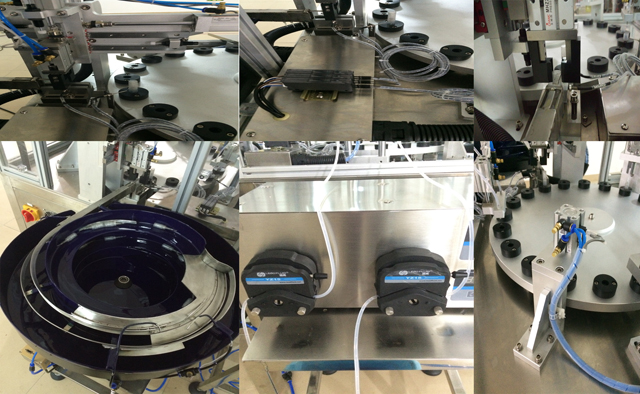

მანქანით დახურეთ სურათები და ნახაზი

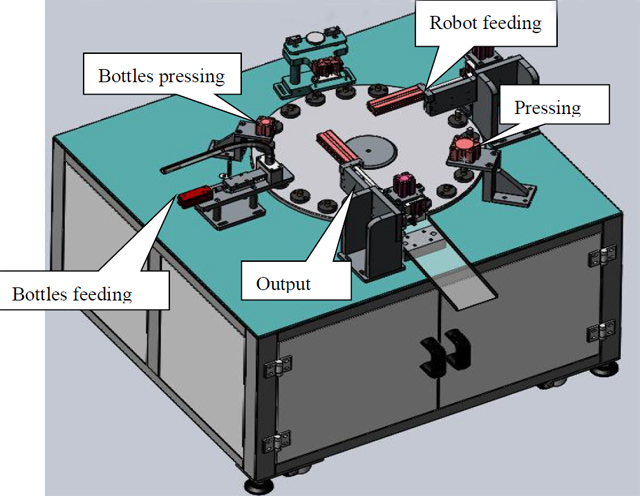

სადგურის ახსნა:

1. ბოთლებით კვება: ვიბრაციული თასი, რომელიც კვებავს ბოთლებს, პნევმატური ელემენტები, რომლებიც ატარებენ ბოთლებს შემობრუნების ფირფიტაში, შემდეგ კი პნევმატური ელემენტები უკან იხევს;
2. ბოთლების დაწნეხვა: პნევმატური ელემენტებით მომარაგებული ბოთლებიდან თავისუფლად ჩამოვარდნის გამო, სასია აწვება ბოთლს დამჭერის ძირამდე;
3. ბენზინგასამართი სადგური: შეავსეთ სითხე ბოთლებში; სადგური მუშაობს პერისტალტიკის ტუმბოებთან ერთად;
4. რობოტის კვება: რობოტი აწვდის ტუმბოს ბოთლებში.
5. პრესის სადგური: ბოთლები დაჭიმეთ ტუმბოთი;
6. გამომავალი: საბოლოო პროდუქტების გადატანა სახვევიდან

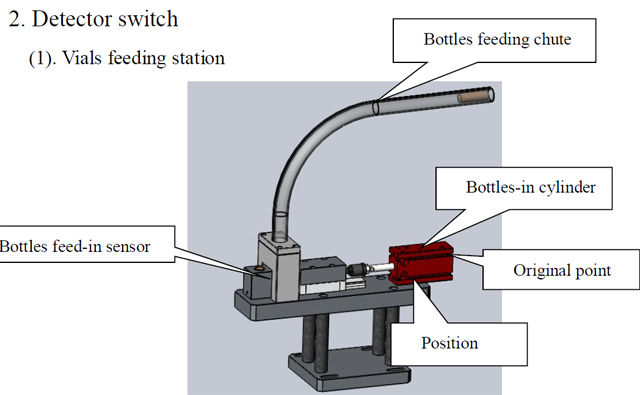

დეტექტორის შეცვლა

(1). ფლაკონების კვების სადგური

1. ბოთლებში ჩასმული ცილინდრი: გადაიტანეთ ბოთლები ჭურჭელში შემობრუნების ფირფიტაში
2. ორიგინალური წერტილი: ბოთლები ცილინდრში თავდაპირველი ადგილი
3. Bottles-in Position: ბოთლების ნიშანი სათანადო მდგომარეობაში
4. შესანახი სენსორი: 2 ცალი ბოჭკო ამოიცნობს პოზიციას ჩიხში; ვერც ერთი ბოჭკო ვერ ამოიცნობს ბოთლებს, მაშინ ბოთლებში ჩასმული ცილინდრი არ იმუშავებს;.

შენიშვნა: მანქანა მუშაობს სრულად ავტომატურ რეჟიმში; ყურადღება მიაქციეთ ამომრჩეველს

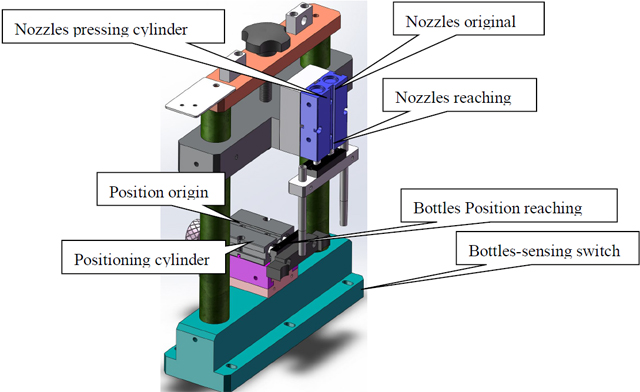

შესატანი სადგური

1. ბოთლების სენსორული გადამრთველი: სადგურის ქვეშ არსებული მასალების აღმოჩენა და სადგურის გააქტიურება;
2. პოზიციონირების ცილინდრი: აღმომჩენი ჩამრთველი აღმოაჩენს, რომ არის მასალა სადგურის ქვემოთ, რომლითაც ცილინდრი განათავსებს მასალას;
3. ბოთლების პოზიციის წარმოშობა: გადამრთველი არის სადგურების მოქმედების დასრულება და სახვევის მოქმედების ნიშანი;
4. ბოთლების პოზიციის მიღწევა: პოზიციის ცილინდრი ასრულებს ბოთლების მიღწევას
5. საქშენების დაჭერის ცილინდრი: მიაღწიეთ შევსების საქშენებს ბოთლებში;
6. საქშენები დაჭერით თავდაპირველ წერტილს: საქშენი უკან დახევა საწყის წერტილზე;
7. საქშენები მიაღწევს: დაადგინეთ, აღწევს თუ არა შემავსებელი საქშენი ბოთლებში

ტუმბოს საწნეხი სადგური

1. ბოთლების სადგურის აღმომჩენი ჩამრთველი: სადგურის ქვეშ არსებული მასალების აღმოჩენა და სადგურის გააქტიურება;
2. პოზიციონირების ცილინდრი: აღმომჩენი ჩამრთველი აღმოაჩენს, რომ არის მასალა სადგურის ქვემოთ, რომლითაც ცილინდრი განათავსებს მასალას;
3. ბოთლების პოზიციის წარმოშობა: გადამრთველი არის სადგურების მოქმედების დასრულება და სახვევის მოქმედების ნიშანი;
4. სამაგრი ცილინდრი: ტუმბოს დამაგრება;
5. დამაგრების წარმოშობა: დაჭერა ფხვიერ სიტუაციაში;
6. დამაგრების მიღწევა: ბოთლები, რომლებიც სწვდება სადგურს;
7. ტუმბოს მიღწევის დეტექტორი: ვიბრატორის თასი მიჰყავს შიდა შტეფსელში ჩასასვლელში, შემდეგ აღმოაჩენს, არის თუ არა შიდა დანამატი სწორად მოთავსებული შემდეგი მოქმედების გასააქტიურებლად;
8. ტუმბოს ცილინდრი: აიღეთ და მოათავსეთ ტუმბო;
9. ტუმბოს ჰორიზონტალური მოძრავი ცილინდრი: მოათავსეთ დამაგრებული ტუმბო ბოთლის თავზე შემობრუნების ფირფიტაში.

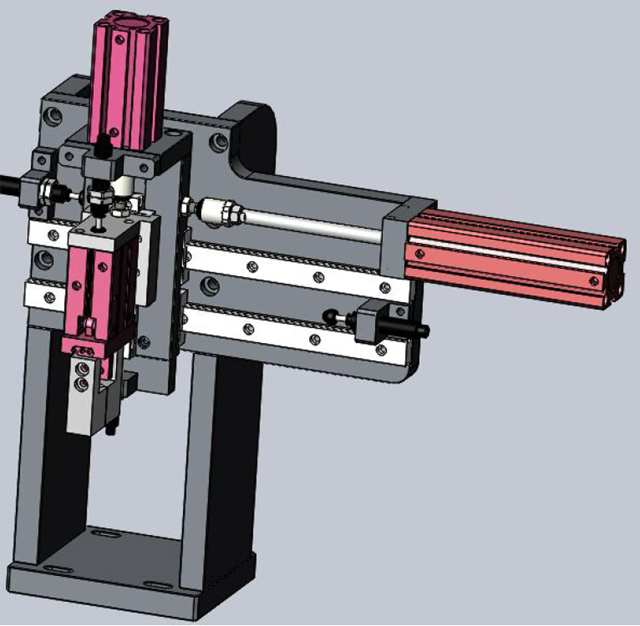

გამომავალი სადგური

იგივე მუშაობის პრინციპი, როგორც ზემოაღნიშნული სატუმბო-საწნეხი სადგური;

მოვლა

1. აუცილებელია აპარატის შემოწმება და შენახვა, რათა მოხდეს მანქანის გახანგრძლივება და აპარატის ფუნქციის ოპტიმიზაცია;

სამუშაო მანქანა უნდა იყოს შენახული ყოველ სამ თვეში; ტარების და გადაცემათა გადაცემის ნაწილი უნდა იყოს შეზეთილი ცხიმით; შეზეთვა უნდა მოხდეს პერიოდულად; სასრიალო ზეთი (N68) უნდა დაემატოს ნაწილს, როგორიცაა ორმხრივი მექანიზმის მოძრაობა ან აწევა დღეში ორჯერ; ავტომობილის ზეთი (N68) უნდა დაემატოს მბრუნავ ან მოძრავ ნაწილებს; ყოველ ნახევარ თვეში დაამატეთ ცხიმი კამერის ჭრილში; ყოველთვიურად ერთხელ ზეთის საქშენისთვის ცხიმის დამატებით;

2. არასოდეს გამოიყენოთ ლითონის ხელსაწყოები იმ ზედაპირზე, სადაც შემაკავშირებელია კონგლომერირებული, როგორიცაა კომპონენტები ან ყალიბი.

3. თუ მანქანა დიდხანს წყვეტს მუშაობას, დაამატეთ ცხიმი შეზეთვის ნაწილებში, როგორიცაა გადაცემათა კოლოფი ან ტარების ნაწილი; ასევე დაამუშავეთ მანქანა წყალგაუმტარი დაცვით.

4. არასოდეს დადოთ რაიმე ნივთი მანქანაზე, რათა არ დაზიანდეს მანქანა.

5. პერიოდულად გაასუფთავეთ კომპონენტების შიგნით მტვერი, ასევე შეამოწმეთ ყველა ხრახნი და დააფიქსირეთ გაფხვიერებული ხრახნი.

6. შეამოწმეთ ტერმინალებში ხრახნები გაყვანილობისთვის გარკვეულ დროს და დარწმუნდით, რომ ხრახნი დამაგრებულია;

7. შეამოწმეთ, არის თუ არა რაიმე ფხვიერი სადგური ელექტრო ყუთებიდან გაყვანილ გაყვანილობის გზაზე; თუ ნაწილი ძალიან ფხვიერია, ხელახლა დაამაგრეთ ხრახნი, რათა თავიდან აიცილოთ აბრაზია ან დაზიანება საიზოლაციო ფენაში, რამაც შეიძლება გამოიწვიოს ელექტრო გაჟონვა;

8. შეამოწმეთ ადვილად ნახმარი ბალიშები და დროულად შეცვალეთ დაზიანებული;

შეფუთვა და ტრანსპორტირება

არასოდეს დადოთ მანქანა ჰორიზონტალურად ან თავდაყირა ქვემოთ; დაშალეთ აპარატის ძირი და დააფიქსირეთ მთლიანი მანქანა კოლოფის ძირით. მანქანა უნდა დარჩეს უჯრაში გადაზიდვისას კოლოფიდან ან შერყევის სადგურიდან ყოველგვარი გაშვების გარეშე;

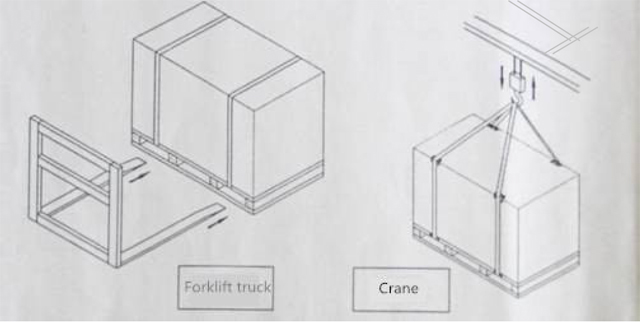

მანქანის შეფუთვა უნდა იყოს ნეიტრალური; მანქანის გადაადგილებისას გამოიყენეთ სატვირთო მანქანა ან ამწე და გადაიტანეთ მანქანა ქვემოდან სტაბილური მოძრაობით; ყურადღება მიაქციეთ სურათზე მოცემულ ილუსტრაციას, როგორც ქვემოთ; მანქანის აწევისა და რხევისას ამწე არ უნდა დაუშვას მანქანასთან შეხებისას. დაამაგრეთ მანქანა 4 ცალი M16X200 ჭანჭიკებით, შემდეგ დააკავშირეთ ამწეები და ჭანჭიკები მანქანების ამწევისა და რხევისთვის. იმავდროულად, დამცავი ობიექტების დამაგრება აპარატის ქვეშ. საჭიროების შემთხვევაში გამოიყენეთ საყრდენი სტაბილურად ასაწევად (სურათზე ნაჩვენებია ქვემოთ)

კოლოფის გახსნამდე შეამოწმეთ არის თუ არა რაიმე დაზიანება კოლოფზე; თუ კოლოფზე რაიმე დაზიანება მოხდა, არ გახსენით ყუთი და დაუყოვნებლივ დაუკავშირდით გადამზიდ კომპანიას; გახსენით ყუთი გადაზიდვის მუშაკების დაკვირვების ქვეშ და ჩაწერეთ პროცესი;

რაც შეეხება უსაფრთხოებას, სატვირთო მანქანის მიწიდან მანძილი უნდა იყოს 1 მ-ზე ნაკლები; თუ ამწე იყენებთ მანქანის გადაადგილებას, მანძილი უნდა იყოს დაცული 2 მეტრიდან 2,5 მეტრამდე
