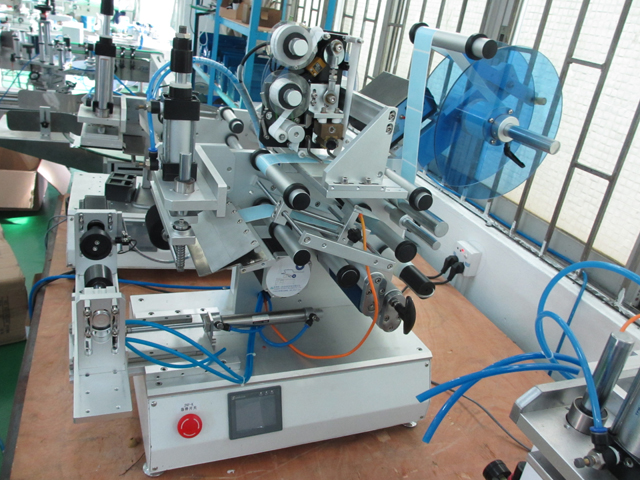

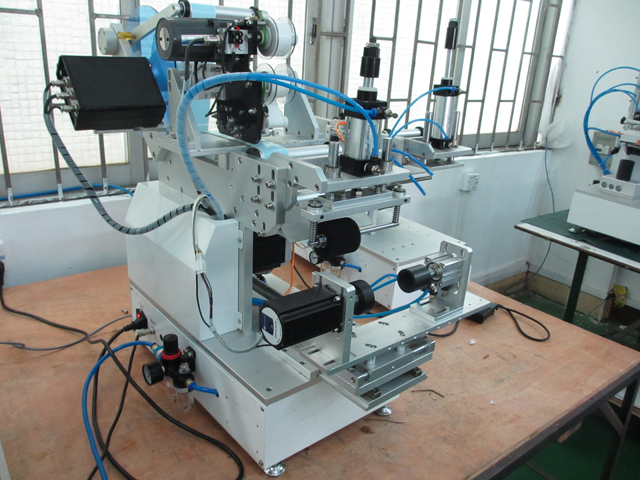

პნევმატური ბინა კვადრატული მრგვალი ბოთლები მოძრავი მარკირების მანქანა კოდირებით

• ეტიკეტის სიგრძე: 10მმ~150მმ
• წაისვით ეტიკეტის სიგანე: 10მმ~150მმ
• წაისვით ქაღალდის რულონის შიდა დიამეტრი: 40 მმ ან 76 მმ
• ქაღალდის რულონის გარე დიამეტრი: φ≤250 მმ
• შიდა ტემპერატურა: -10°c ~40°c
• შიდა ტენიანობა: 35-85﹪
• კვების ბლოკი: 220V,50HZ
• საერთო განზომილება: 550*550*650 (L*W*H)
• წონა: 78 კგ

აღჭურვილობის მუშაობის ინსტრუქციები მოძრავი ეტიკეტირების მანქანაზე:

მოწყობილობის მოდელი: VK-T805

დასახელება: ნახევრად ავტომატური ბრტყელი და მრგვალი ბოთლების ეტიკეტირების მანქანა

მოძრავი ეტიკეტირების მანქანის მუშაობის გარემოება

1. ამ მოწყობილობის გამოყენება მკაცრად აკრძალულია შემდეგ გარემოში,

2. დარწმუნდით, რომ დენის განყოფილება და ელექტრომომარაგების ინტერფეისი შეიძლება იყოს მჭიდრო კონტაქტში ან ფხვიერი კონტაქტები შეიძლება გამოიწვიოს ხანძრის საშიშროება.

3. არ მოათავსოთ მძიმე საგნები დენის კაბელზე და დაზიანებულმა დენის სადენმა შეიძლება გამოიწვიოს ელექტრო შოკი ან ხანძრის საშიშროება.

4. გაწმენდამდე ან ანტიჟანგის ზეთში, აუცილებლად გამორთეთ დენის კაბელი მოწყობილობიდან, წინააღმდეგ შემთხვევაში ხანძრისა და აღჭურვილობის დაზიანების საფრთხის წინაშე.

5. არ გამოიყენოთ ფხვიერი ან დაზიანებული დენის განყოფილება ან ელექტროშოკი და ხანძრის საშიშროება.

6. გამოიყენეთ სწორი დამიწება, არასწორად დამიწებული გამოსასვლელის გამოყენება გამოიწვევს ელექტროშოკის და აღჭურვილობის დაზიანებას.

7. არ დაასველოთ ხელი დენის განყოფილებასთან შეხებისას, ან ელექტროშოკის საშიშროება.

8. როდესაც მობილური მოწყობილობა, დარწმუნდით დენის კაბელი დენის წყაროდან, წინააღმდეგ შემთხვევაში ისინი საფრთხეს უქმნის ხანძარსა და აღჭურვილობას.

9. სწორი ძაბვის/დენის სტანდარტით მოწყობილობების გამოყენებით, შესაბამისი ძაბვის/დენის გარეშე მუშაობა გამოიწვევს ელექტროშოკის, ხანძრის ან თქვენი მოწყობილობის დაზიანების რისკს.

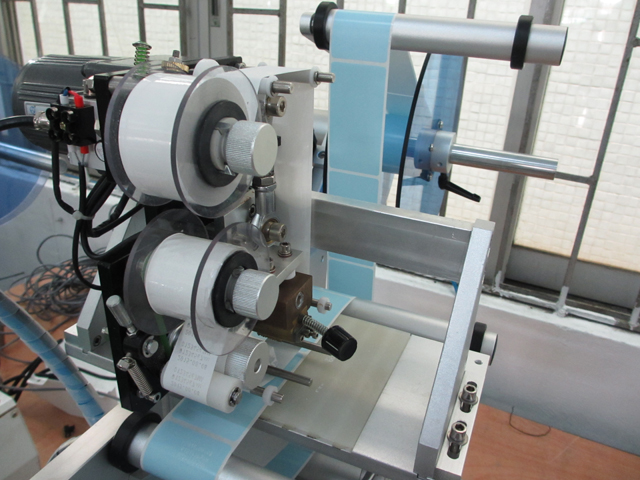

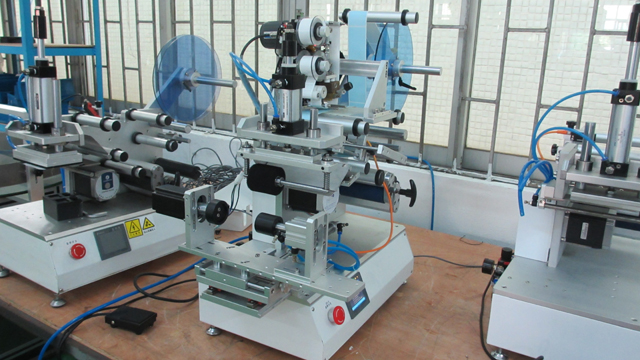

VK-T805 მარკირების მანქანა

მარკირების მანქანა დანერგვა

მარკირების მანქანა ავტომატურად აწერს ეტიკეტს პროდუქტის ზედაპირზე, ავტომატიზაციის მოწყობილობის მოკლე სახელწოდებით, მას შეუძლია შეცვალოს ხელით მარკირება, გააუმჯობესოს წარმოების ეფექტურობა და ხარისხი. ავტომატიზაციის ხარისხის მიხედვით შეიძლება დაიყოს ხელით მარკირების მანქანებად, ნახევრად ავტომატურ მარკირების მანქანად და ავტომატურ მარკირების მანქანებად; პროდუქტის ფორმის მიხედვით შეიძლება დაიყოს მრგვალი ბოთლის ეტიკეტირების მანქანა, ნაწილობრივი ირგვლივ ეტიკეტირების მანქანა და სპეციალური ფორმის ბოთლის ეტიკეტირების მანქანა; ეტიკეტირებისა და პროდუქტის განთავსების მიხედვით შეიძლება დაიყოს ვერტიკალურ და ჰორიზონტალურ მარკირების მანქანებად.

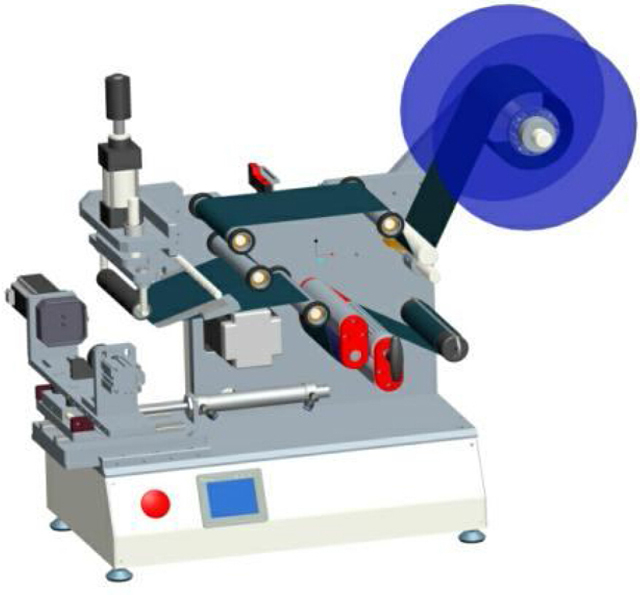

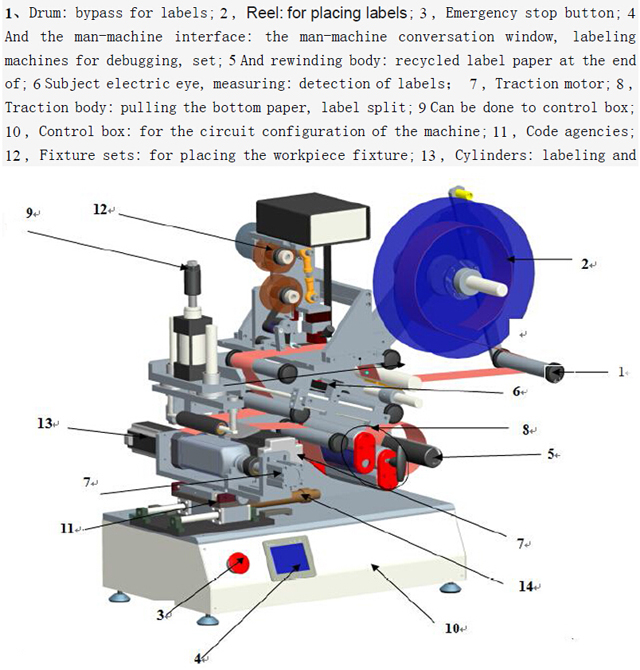

ნახაზის ახსნა მოდელზე VK-T805:

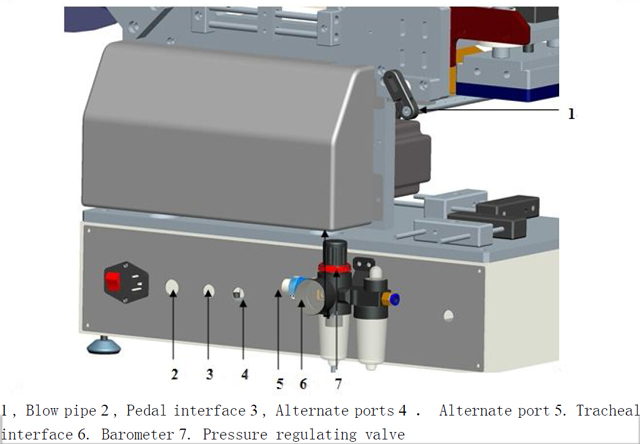

მანქანის უკანა მხარე

ტექნიკური პარამეტრები:

1. წაისვით ეტიკეტის სიგრძე: 10 მმ~150 მმ

2. დაიტანეთ ეტიკეტის სიგანე: 10 მმ~150 მმ

3. წაისვით ქაღალდის რულონის შიდა დიამეტრი: 40მმ ან 76მმ

4. ქაღალდის რულონის გარე დიამეტრი: φ≤250 მმ

5. შიდა ტემპერატურა: -10°c ~40°c

6. შიდა ტენიანობა: 35~85﹪

7. კვების ბლოკი: 220V, 50HZ

8. საერთო განზომილება: 550*550*650 (L*W*H)

9. წონა: 78 კგ

ფარგლები

1. ფართოდ გამოიყენება კვების, ფარმაცევტული, კოსმეტიკური, კოსმეტიკური, ელექტრონული და სხვა ინდუსტრიებში.

2. ნახევარფაბრიკატების ან მზა პროდუქციისთვის ნაბეჭდი და ნაწილობრივი რკალის ზედაპირის ნახევრად ავტომატური მარკირება.

3. მას შეუძლია დააფიქსიროს როგორც ბრტყელი, ისე მრგვალი, ან ოვალური ან სხვა ფორმის ბოთლები, იხილეთ ნიმუშების სურათები, როგორც ქვემოთ:

მარკირების თეორია

1. გადაცემის სისტემა: ძრავა, რომელიც ამოძრავებს დროის ქამრის ამძრავი სისტემით და მიმღები დაწესებულებებით, იძლევა იმპულსს ეტიკეტის გაყოფისთვის, რითაც მიიღწევა ქაღალდის ამოღება და გადამუშავება ეტიკეტის ბოლოს.

2. კონტროლის სისტემა: ეს მანქანა იყენებს ელექტრო და გაზის კომბინაციის კონტროლს, ელექტრო თვალებს (სენსორებს) და ფეხის ჩამრთველს გადასცემს მიღებულ სიგნალს PLC-ზე ცენტრალურ პროცესორში დამუშავების დაყენებული პროგრამის შესაბამისად, რითაც მიიღწევა ამოღება, წოვა, ეტიკეტების რედაქტირება და დათვლა. ფუნქცია.

ოპერატიული პროცესები

ჩართეთ Install label შესწორებული რეგულირებადი ელექტრო თვალის ეტიკეტის კორექტირების ეტიკეტით

ჩართვა / გამორთვა

ჩართვა:

1. მანქანის გარშემო და გაწმენდილი, შეამოწმეთ ფხვიერი ფენომენი.

2. ეტიკეტირება და შეაერთეთ დენის კაბელი დენის წყაროს უკანა მხარეს და გადამრთველის გვერდით არის ღია.

3. შეაერთეთ დენის კაბელის მეორე ბოლო AC განყოფილებაში, ძაბვის გამოყენებით არის 220 ვ, 50 ჰც.

4. გადაუდებელი გაჩერების გადამრთველის მთავარი პანელი გასახსნელად

5. მაღალი წნევის გაზის წვდომა ხვრელში (და დაადასტურეთ, რომ გახსენით ჩამრთველი)

გამორთვა:

1. ნორმალური გამოყენების შემთხვევაში, შეგიძლიათ ჩართოთ დენის კაბელი AC განყოფილებიდან ან პირდაპირ დააჭიროთ გადამრთველს.

ყურადღება!!!

2. არ შეაერთოთ დენის კაბელი ან კვების წყარო სველი კონტაქტის დროს, ეს გამოიწვევს ელექტრო დარტყმას.

3. არ დადოთ მძიმე საგნები დენის კაბელზე.

შეამოწმეთ კორექტირება

1. ირგვლივ „1“ ეტიკეტები, მოცულობის ამ მხარეს ეტიკეტიდან გამომდინარე, ზედაპირებში მოცულობით მიჰყვება დიაგრამის შემოვლითი მეთოდს.

2. „2“ სამაგრი კორპუსი, მრგვალი ბუის პირველი გამოშვების შემდეგ, კიდევ ერთხელ დაჭერის შემდეგ.

3. შეუიარაღებელი თვალით დაკვირვებით, ეტიკეტზე დაკვირვება "5"-ის შემდეგ Peel Board-ზე, ტეგი იყოფა ისე, რომ იყოს შეწოვის ხელმძღვანელის ეფექტური ფრაქციების პოზიციაზე, რომელიც ნაჩვენებია წინა ფიგურაში, თუ ეს არ არის სწორი, ეტიკეტი უნდა იყოს უხეში კორექტირება.

4. ელექტრული თვალის აღმოსაჩენად ტეგებს შორის "3" და "4" სერვისში, ეტიკეტთან ერთად უნდა შემოწმდეს, როდესაც ჯადოსნური თვალის ჭრილის ხვრელი ელექტრული თვალის შესამოწმებლად შეუძლია აღმოაჩინოს ცვლილებები ეტიკეტსა და ეტიკეტს შორის, ელექტრო თვალი მეტი ნაკრებისთვის იხილეთ განყოფილება "ელექტრული თვალის პარამეტრები".

5. „6“ წევის კორპუსის დამთავრების შემდეგ, მკაცრად უნდა დავიცვათ „S“ ფორმის გარშემო კანონი და „T“ სახელური მჭიდროდ მონიშნული იყოს სტატუსით, წინააღმდეგ შემთხვევაში ეს გამოიწვევს ტენდერის დაუშვებლობას ან ვერ აწევს. ქამრის ბოლო.

6. „7“ შემოხვეული ძარა, ღერძი და მრგვალი შავი ფოლადის სამაგრები აქტივობებისთვის, ქაღალდის სამაგრის ბოლო სამაგრი.

გასწორდა

1. ზემოაღნიშნულის დასრულების შემდეგ, პანელზე „ავტომატური / ხელით“ ღილაკზე „ხელით“ სტატუსზე, გთხოვთ, დარწმუნდეთ, რომ დენის ჩართვაა და ჩართულია და შემდეგ დააჭირეთ ღილაკს „ჯოგ“, წევით ქაღალდის ქვედა ნაწილში დაახლოებით 0.5-ით. მეტრი, შექმნილია იმისთვის, რომ ქვედა ქაღალდი თავისუფალი და სწორი იყოს.

2. როდესაც ქვედა ქაღალდი ავტომატურად გასწორდება, ჩვენ ყველა მოვარგებთ ლილვაკებს ლიმიტის წრეზე, მითითება ნაჩვენებია წინა დიაგრამაზე, გადავაადგილებთ ლიმიტის წრეს ქაღალდის ორივე მხარეს.

ამოძრავეთ ელექტრო თვალი

1. ზედაპირზე „ავტომატურად / ხელით“ ღილაკზე „სახელმძღვანელო“, შემდეგ დააჭირეთ „ჯოგ“ გადამრთველს, ამჯერად Peel Board-ის შეუიარაღებელი თვალით დაკვირვებით, ასე რომ, ზოლის პანელებიდან ეტიკეტები შეიძლება იყოს 0~1მმ.

2. შემდეგ გადაიტანეთ ეტიკეტის სატესტო ელექტრული თვალი, მოათავსეთ ამ ტეგებსა და ეტიკეტებს შორის ქაღალდის ბოლო, ყურადღება მიაქციეთ სატესტო თვალის ნათურებს, როდესაც აღმოჩენის ელექტრო თვალები გადაადგილდება ეტიკეტიდან ან ქაღალდის ეტიკეტების ბოლოდან, ნათურები გადაინაცვლებს შორის. ჩართული და არა.

ზომები ზემოთ მოცემულ დიაგრამაში, დარწმუნდით, რომ შეწოვის თავი დაშორებულია ზოლის პანელებიდან 0,5~1 მმ, შეგიძლიათ მოხსნათ ხრახნები რეგულირებისთვის.

ასე რომ თქვენ შეგიძლიათ უზრუნველყოთ გლუვი გადასვლა ეტიკეტის პოზიციის შეწოვის თავზე. (როგორც წესი, ეს პოზიცია კარგად არის მორგებული)

ყურადღება!!!

1. დაადასტურეთ ღვედის დაჭერისა და ჩამკეტი მოწყობილობების გადატვირთვა, წინააღმდეგ შემთხვევაში ეს გამოიწვევს წინადადებას არაზუსტი.

2. ამოწმებს თუ არა სატესტო ელექტრო თვალით, წინააღმდეგ შემთხვევაში ეს გამოიწვევს უწყვეტ ეტიკეტირებას.

3. შეამოწმეთ ამძრავის სისტემა დამაგრებისთვის, წინააღმდეგ შემთხვევაში ეს არ გამოიწვევს ქვედა ქაღალდის ამოწევას.

ჯადოსნური თვალის ნაკრები

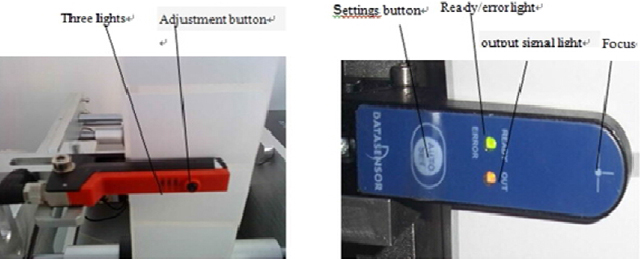

მონიშნეთ ელექტრო თვალი (აქ მხოლოდ საილუსტრაციო მიზნებისთვისაა და არ ნიშნავს, რომ მომხმარებლებმა შეიძინეს მოდელის კონფიგურაცია)

მარცხნივ გერმანიაში Dr easy logging GS-63 Electric eye, მარჯვნივ იტალიისთვის pedicle SR21-IR Electric eye. ისინი ძირითადად იყენებენ ეტიკეტების აღმოსაჩენად. აქ არის მათი კორექტირების მეთოდები

1, Dr easy logging GS-63 ელექტრო თვალის კორექტირება:

დასაბუთება: ეტიკეტებს შორის არსებული ხარვეზების იდენტიფიცირება სისქის მიხედვით. (სინათლის შეღწევის გზით იქ, სადაც არ არის იარლიყი და არ არის შეღწევა, არსებობს ეტიკეტები ამოსაცნობად) ვრცელდება ქაღალდის ეტიკეტების ან სხვა ეტიკეტების გარკვეულ სისქეზე

ღილაკის ინსტრუქცია: მწვანე ნათურები: დენის შუქი

ყვითელი შუქი: სტატუსის ნათურების იდენტიფიცირებისთვის (ყვითელი შუქი ანათებს, არის სიგნალის გამომავალი)

რეგულირების ღილაკი: მორგებულია სხვადასხვა პარამეტრების მქონე ეტიკეტების აღმოსაჩენად

უპირველეს ყოვლისა, ეტიკეტები ჯადოსნური თვალით, როგორიცაა შემდეგი დიაგრამა: თუ ეტიკეტებს აჭერთ, ეტიკეტებსა და ეტიკეტს შორის უფსკრული ყვითელი შუქები აინთება, იქ ეტიკეტი გამორთულია, თქვენ არ შეგიძლიათ გადატვირთოთ, შეგიძლიათ პირდაპირ გამოიყენოთ. როდესაც ყვითელი შუქი მყარია ან ხშირად ჩნდება ქეისით, საჭიროა ელექტრო თვალის გადატვირთვა. დააყენეთ შემდეგნაირად: პირველ რიგში, ეტიკეტები, რომლებიც ნაჩვენებია u-ის ფორმის ღარის ჯადოსნური თვალით, არის ეტიკეტები მოთავსებული ელექტრული თვალის ჭრილში, დააჭირეთ და გეჭიროთ რეგულირების ღილაკს 3 წამის განმავლობაში, შეგიძლიათ იხილოთ ელექტრო თვალის ციმციმა ყვითელი შუქები, შემდეგ გაათავისუფლეთ ღილაკს, სადაც არ არის ეტიკეტი (მხოლოდ ქაღალდის ბოლოზე წარწერა) მოთავსებული ჯადოსნური თვალის ჭრილში, დააჭირეთ და გააჩერეთ რეგულირების ღილაკს 8 წამის განმავლობაში და შემდეგ გაათავისუფლეთ ღილაკი ამ ეტაპზე, დაყენება დასრულებულია. ეტიკეტზე ელექტრო თვალები იჭერს ავზს, ხედავთ, რომ არის ეტიკეტები, ყვითელი ნათურები გამორთულია, ეტიკეტზე აკრავს ოფისებს, ყვითელი შუქები ანთებულია.

იტალიის პედიკული SR21-IR თვალის ელექტრო კორექტირება:

მიეკუთვნება Groove ელექტრო თვალს, სინათლის ოდენობით, რომელიც აღწევს დისკრიმინაციის ძალას, არ აქვს ეტიკეტები, წაისვით ქაღალდის მასალა და ეტიკეტის მასალა სხვა ეტიკეტის ბოლოს.

გამოვლენის პრინციპი, Groove ელექტრული თვალის გვერდითი გასროლილი სინათლის სხივები, რომ მიიღოთ მეორე მხარეს, როდესაც შუალედური ეტიკეტები, იღებს სინათლის რაოდენობას, ზღურბლების დაყენებით, არ არის იდენტიფიცირებული ეტიკეტები.

დაყენების მეთოდი

1) როდესაც "მზადაა" როდესაც განათება, ელექტრო თვალის ფოკუსის ეტიკეტი შუაში, გაიყვანეთ ტეგები წინ და უკან, როგორიცაა გამომავალი სიგნალის ცვლილებები, ელექტრო თვალი მუშაობს, შეიძლება პირდაპირ გამოიყენოთ.

2) მოკლედ დააჭირეთ ავტომატური დაყენების ღილაკს, მწვანე და ყვითელ ნათურებს, ელექტრული თვალისმომჭრელ საშუალო სიგნალს, მოუხსნელ ეტიკეტებს ამ დროს, სანამ მწვანე შუქი სწრაფად არ ანათებს.

3) როდესაც მწვანე შუქი ციმციმებს, როდესაც მედია გადადის მაგიური თვალის ფოკუსის ადგილას.

4) მოკლედ დააჭირეთ "AUTO SET". მწვანე შუქი გამორთულია. ელექტრული თვალი იჭერს მეორე ტიპის მედიის სიგნალებს, მოუხსნელი ეტიკეტები ამ დროს, სანამ მწვანე შუქი არ დარჩება.

5) გადაიტანეთ ეტიკეტები, ორი ადგილობრივი მედიის დაშლაში, გამომავალი სიგნალი ანათებს, ჯადოსნური თვალის დაყენება.

6) "მზად" მყარი, ჯადოსნური თვალი ობიექტის გამოსაყენებლად, შეგიძლიათ ორი მედიის გადართვა.

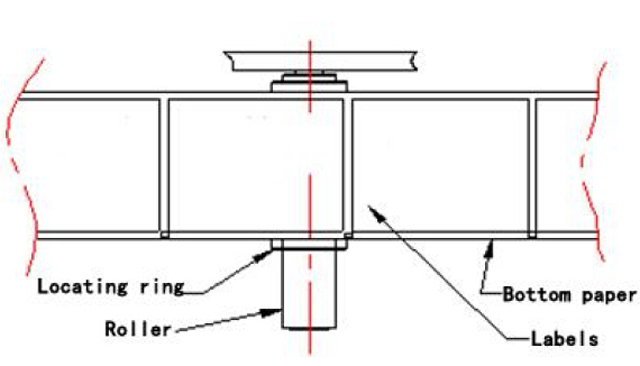

დაარეგულირეთ ეტიკეტის პოზიცია

1. პირველი კონტეინერი ფიგურაში "C", და შემდეგ სცადეთ დააწებოთ, სადამკვირვებლო პოსტის მდებარეობები და გაიაროთ ოფისის ბლოკის "A" და "B" კორექტირება, შესაბამის ადგილას მორგებული.

2. შესაბამისი, აქტივობის საჯდომის ხრახნების მორგების შემდეგ საჭიროა დამაგრება ისე, რომ არ მოიხსნას.

3. D ჩამონტაჟებული სატესტო ელექტრო თვალი, გამოიყენება პროდუქტების უფასოდ შესამოწმებლად. გაზომილი ობიექტის პედალზე უკან დაბრუნებული ყუთის მეშვეობით / გაშვების სტატუსი ეტიკეტირების მანქანის რეგულირებისთვის.

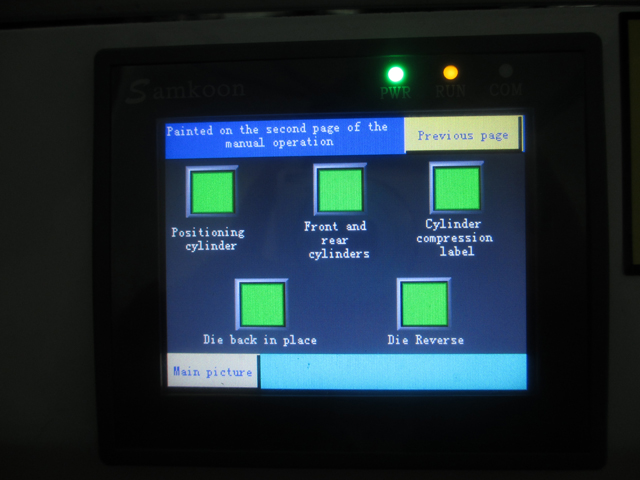

მექანიკური ოპერაცია

1. უპირველეს ყოვლისა, თქვენ გინდათ "მექანიკური / ავტომატური გადართვა" სახელმძღვანელოში და შემდეგ კომბინირებული "გამრთველთან" გამოსაყენებლად.

2. მექანიკური ოპერაცია, რომელიც გამოიყენება გამართვისას, სწორი ეტიკეტებისთვის

ავტომატური მოქმედებები

1. უპირველეს ყოვლისა, გსურთ "მექანიკური / ავტომატური გადართვა" არის ავტომატურ მდგომარეობაში და შემდეგ კომბინირებული "ფეხის გადამრთველებთან".

2. ავტომატური მოქმედებები, რომლებიც გამოიყენება გამართვისას, მათ შორის მონიშნული და ეტიკეტირებული.

ელექტრული თვალის კორექტირების გაზომვა:

1. FX-301 სერიის ელექტრული თვალი სწორად არის დაკავშირებული:

ჯადოსნურმა თვალმა უნდა უზრუნველყოს გაზომვის სწორი ინსტალაციის გამოყენება, დაკავშირების მეთოდი, როგორც ნაჩვენებია შემდეგ ფიგურაში, უწყვეტ შავ ხაზში "გადასულია" ვერცხლის ხაზიც კი.

2. ელექტრული თვალის გამოვლენის პრინციპი:

ელექტრული თვალები სინათლის არეკვლის რაოდენობის მიხედვით ობიექტების გასარკვევად. ელექტრული თვალის გამოცემის მსუბუქი ობიექტები, ობიექტი აირეკლავს გარკვეული რაოდენობის შუქს უკანა თვალებში, როდესაც ობიექტი, რომელიც ასახავს სინათლის რაოდენობას, რომელიც აღწევს დადგენილ მნიშვნელობას, იცვლება ელექტრული თვალის სიგნალი, ის სიგნალს აძლევს საკონტროლო სისტემას.

3. გადართვის მდგომარეობა:

ღილაკი "Mode/cancel", მწვანე შუქი "Run", "teach", "ADJ", "L/D", "TIMER", "PRO" გადართვა რამდენიმე დოკუმენტს შორის, რაც მიუთითებს სხვადასხვა სამუშაო სტატუსზე.

• "Run" წარმოადგენს სახელმწიფო პერსპექტივას;
• „ასწავლე“ სწავლების სტატუსი;
• "ADJ" სტატუსის დასარეგულირებლად;
• "L/D" ამწევი სიგნალის სტატუსისთვის;
• "PUSH" ღილაკი დასადასტურებლად, მარცხნივ-მარჯვნივ გადართვა სრულყოფილად დალაგებაზე.

4. ჯადოსნური თვალის ნაკრები:

4.1 სამუშაო სადგურზე პროდუქტის არარსებობის შემთხვევაში, ღია ელექტრული თვალის გამაძლიერებელი გამჭვირვალე საფარით, დააჭირეთ ღილაკს "რეჟიმი/გაუქმება", გადადის დოკუმენტში "სწავლება", ციფრული ყუთი აჩვენებს მნიშვნელობას, ეს მნიშვნელობა იქნება ცარიელი სიგნალი, რიცხვითი სტაბილურობა. "PUSH"-ის ცნობით, ადასტურებენ.

4.2 შემდეგ მოათავსეთ პროდუქტი ეტიკეტირების სადგურზე, დახურეთ მარცხენა პოზიცია, დააკვირდით მდებარეობებს, პოზიციის ზოლის მდებარეობის კორექტირებით, რათა მიაღწიოთ ეტიკეტის პოზიციას პროდუქტზე.

4.3 ეტიკეტის პოზიცია მორგებისას. შეგიძლიათ ნახოთ ციფრული ყუთი, რომელიც აჩვენებს ციფრულ მნიშვნელობას, ეს მნიშვნელობა არის, როდესაც პროდუქტის აღმოჩენილი სიგნალები, როგორიცაა "1900", სტაბილიზირებულია, დააწკაპუნეთ "PUSH" დასადასტურებლად. როდესაც დასრულდება, ციფრული ეკრანის ყუთი აჩვენებს კარგ რჩევებს. (შეგიძლიათ დააჭიროთ "რეჟიმს/გაუქმებას" რომ დაბრუნდეთ "გაშვებაში" შეიძლება იყოს გაშვებული)

4.4 გადადის "ADJ" დოკუმენტზე, აჩვენებს ციფრული ჩვენების ველს = ცარიელი სიგნალი (გულისცემა - ცარიელი სიგნალი)/2, სისტემის ნაგულისხმევი მნიშვნელობები ზღურბლისთვის, სიგნალის მნიშვნელობა მეტია კრიტიკულ მნიშვნელობაზე, ის ნაგულისხმევია ობიექტზე, არის კრიტიკულ მნიშვნელობაზე ნაკლები, ნაგულისხმევი არ არის ობიექტი. უკუკავშირის სიგნალი PLC-ს, გასცეს შესაბამისი დირექტივები. ზღურბლები შეიძლება დარეგულირდეს მარცხნივ-მარჯვნივ გადართვით "PUSH" მარცხენა და მარჯვენა ღილაკებით, მნიშვნელობის გაზრდა ან შემცირება, ბარიერის შეცვლა. (როგორც წესი, არ საჭიროებს კორექტირებას) შემდეგ დააჭირეთ ღილაკს "PUSH" დასადასტურებლად.

4.5 "რეჟიმი/გაუქმება" ღილაკი დაბრუნდით გაშვებული მდგომარეობის "გაშვებისთვის". (დაყენების დასრულების შემდეგ ნებისმიერი დაბრუნების "გაშვების" გაშვებული სტატუსი)

4.6 დახურეთ გამჭვირვალე საფარი, დააყენეთ ბოლო.

4.7 პროდუქტის მოთავსებისას ეტიკეტირების სადგურის, ელექტრო თვალის საზომი სიგნალის გამოვლენისას, უკუკავშირი PLC-ს, PLC-მ გამოსცა დირექტივა, ეტიკეტირების მანქანამ დაიწყო მუშაობასთან დაკავშირებული ნაწილები.

ელექტრონული კონტროლის კომპონენტები

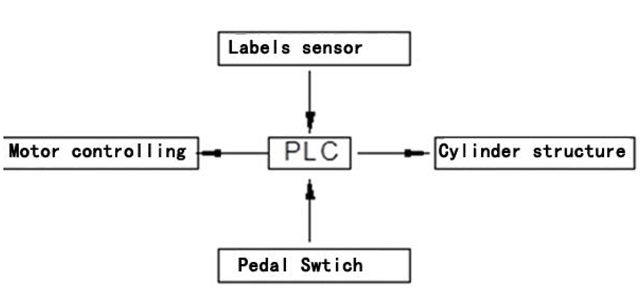

კონტროლის სისტემა

პრინციპი: მარკირების მანქანა დაფუძნებულია PLC-ზე, რომელიც იღებს სიგნალებს და აკონტროლებს სისტემას. როგორც ზემოთ მოცემულ სურათზეა ნაჩვენები, როდესაც "ფეხის გადამრთველი" ჩართულია, ფეხის გადამრთველი დაიწყებს სიგნალის გაგზავნას PLC-ზე და PLC დაამუშავებს მას დაყენებული პროგრამის მიხედვით და შემდეგ დაიწყებს "ძრავის მართვის სისტემას" გააცნობიეროს ეტიკეტის გაშიშვლებისა და კვების პროცესი. ამავდროულად, "ეტიკეტის პოზიციის სენსორი" (ასევე უწოდებენ ეტიკეტის ელექტრული თვალის საზომი) ყოველთვის ყურადღებას აქცევს ეტიკეტის გავლის მანძილს. როდესაც ის შეიყვანს მანძილს ეტიკეტის განახლებისთვის, "ეტიკეტის პოზიციის სენსორი" დაუყოვნებლივ გაუგზავნის სიგნალს PLC-ს. ანალოგიურად, PLC დაამუშავებს მას მითითებული პროგრამის მიხედვით და "ძრავის კონტროლის სისტემა" გაუგზავნის გაჩერების სიგნალს და დაიწყებს ეტიკეტის შეწოვის მანქანას და ეტიკეტირების სისტემას, რათა დაასრულოს ეტიკეტის ამოღება და ჩასმა.

საერთო ხარვეზები და გამორიცხული

მარკირების პოზიცია არასტაბილურია

1. წნევის მოწყობილობა შეიძლება არ იყოს მჭიდროდ, რის შედეგადაც აღინიშნება ფხვიერი, ელექტრო თვალის ტესტი არაზუსტად.

2. წევის სხეული სრიალდება ან არ არის მჭიდროდ, რის შედეგადაც ქვედა ქაღალდი გლუვდება.

3. ფორმის ან პოზიციონირების ჯოხი.

წაიღეთ

1. ზედმეტად მჭიდრო ღვედის მოწყობილობები, რაც იწვევს მონიშვნის მოშორებას, წნევის შემცირებას.

2. ავტომატურ მუშაობაში აღინიშნება გადახრის გარეშე გასწორება და ასწორებს უკან.

მარკირების ხარისხი არ არის კარგი, არის ბუშტები ან ნაკეცები

1. ეტიკეტი შეიძლება იყოს ძალიან თხელი, წოვის წვის კანონი არ ვრცელდება რბილ, თხელ გამჭვირვალე ეტიკეტებზე

მოწყობილობას რეაქცია არ აქვს

1. დაადასტურეთ, რომ ელექტროგადამცემი ხაზები არ არის პრობლემა.

2. დადასტურებული გადაცემის გასასვლელი საკრავების გვერდით არის ხელუხლებელი, მაგალითად დამწვარი, შეცვალეთ

3. შეიძლება ყუთი დაკარგოს შიდა გაყვანილობა, შეკეთება პროფესიონალები

ეტიკეტის ქაღალდი ჩვეულებრივი მოტეხილობის ბოლოს

1. ზედმეტად მჭიდრო ღვედის მოწყობილობები, რაც იწვევს მონიშვნის მოშორებას, წნევის შემცირებას.

2. შეიძლება ჩაიწეროს უხარისხო ქაღალდის ბოლო, ან ღრმად კბილებში

შეწოვის თავის უკმარისობა ან გაუმართაობა, ეტიკეტის გამორთვის ქცევა ხდება

1. არის შეწოვის თავსაბურავი ხვრელის საცობი, რაც იწვევს არასაკმარის შეწოვას (ზეწოლის გარანტია 0.7Mpa-ში ზემოთ)

2. აფეთქების მილის აფეთქების მიმართულება არასწორია, შეიძლება დარეგულირდეს მოძრავი და ბრუნვის მიმართულებით

3. სადაც არ არის ეტიკეტის გადასაფარებლები, გამჭვირვალე წებოვანი ბეჭდით, შეამცირეთ შეწოვის დაკარგვა

უწყვეტი ეტიკეტები

ელექტრო თვალი კარგად არ არის დაყენებული, ელექტრო თვალის გადატვირთვა

მასალების კოლექცია გადამუშავებული ქაღალდის ბოლოს ფხვიერი

ძირითადად დაძველებულია წამყვანი ღვედის უკან, შეცვალეთ ახალი ღვედი.

ეტიკეტის დამზადება

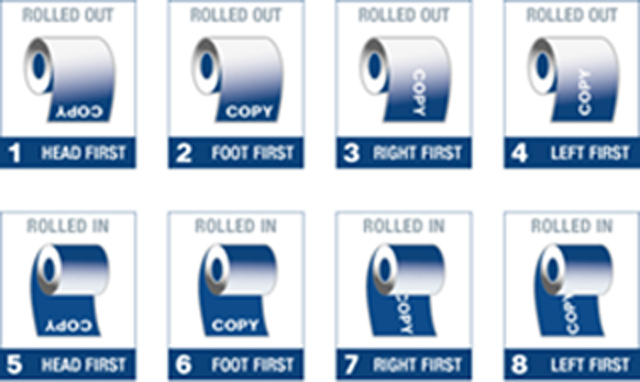

1. ეტიკეტების დამზადებისას გაითვალისწინეთ მიმართულება ბუის გარშემო.

2. დარწმუნდით, რომ უცხო მასალის ნახვრეტის ჯადოსნური თვალით გამოვლენა, ქაღალდის პუნქცია ღამით არ შეიძლება დარჩეს, წინააღმდეგ შემთხვევაში, ელექტრო თვალის ამოცნობა, რამაც გამოიწვია ეტიკეტების დუბლიკატი.

3. დარწმუნდით, რომ ეტიკეტი და ქვედა ქაღალდი გლუვი გაყოფილი გაიხსნას.

რუტინული მოვლა

1. ნორმალური გამოყენების პირობებში, აღჭურვილობა შეიძლება შემოწმდეს რეგულარულად.

2. მტვრის კონტროლისა და ჟანგის საწინააღმდეგო დამუშავების მოწყობილობა რეგულარულად.

3. არ გამოიყენოთ დიდი ხნის განმავლობაში, გამორთეთ თქვენთვის სასურველი დენი და შეასრულეთ ტექნიკური სამუშაოები.

დანართი

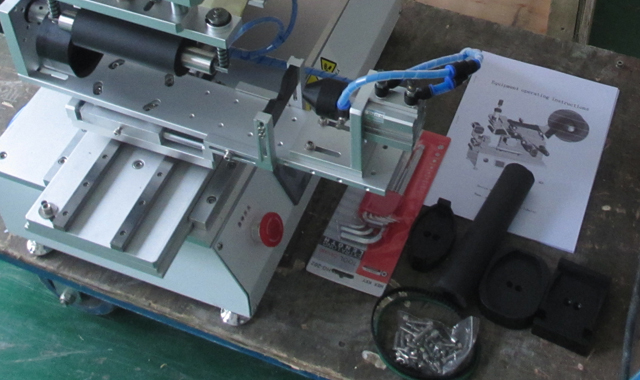

ეს ეტიკეტირების სტანდარტული აქსესუარები: საოპერაციო ინსტრუქციები, ექვსკუთხა ქანჩები, ელექტრული თვალის რეგულირების ხრახნიანი მძღოლი.

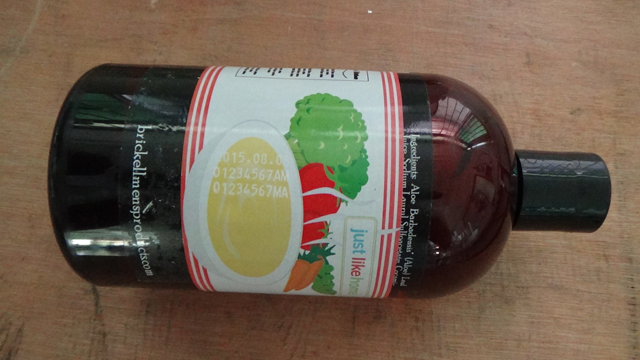

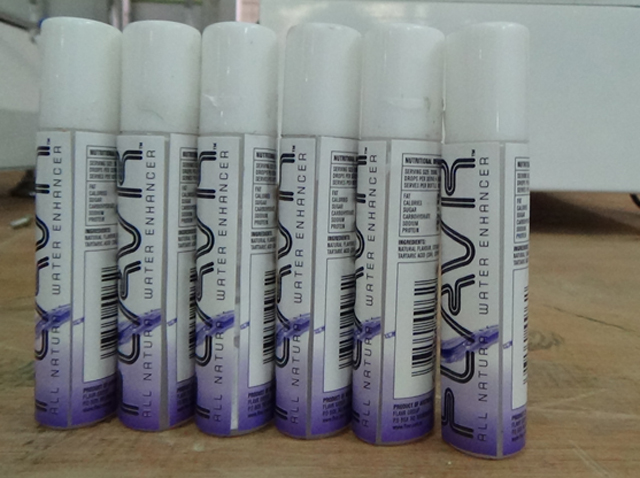

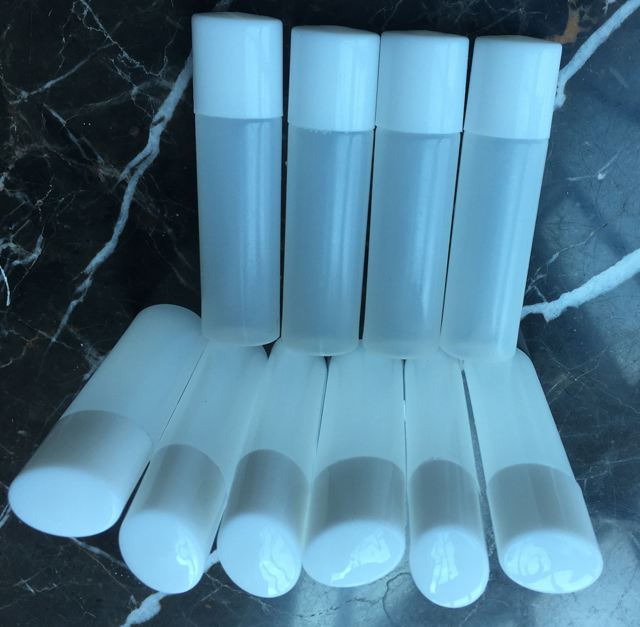

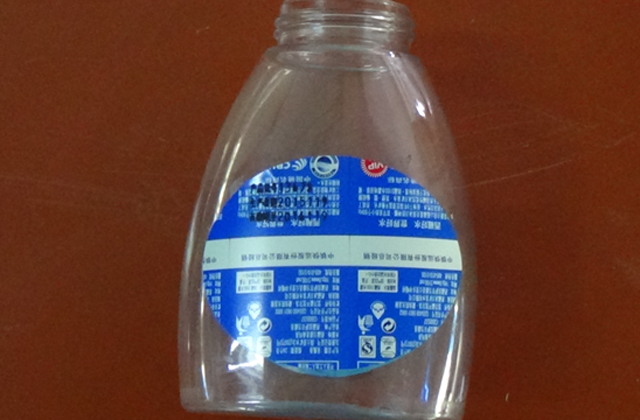

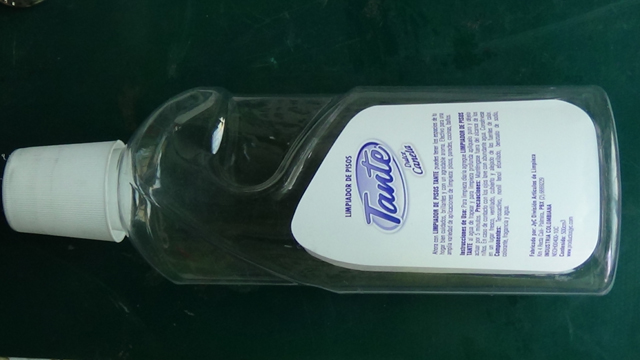

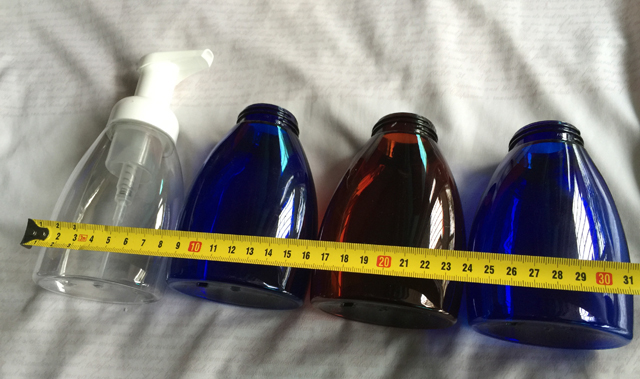

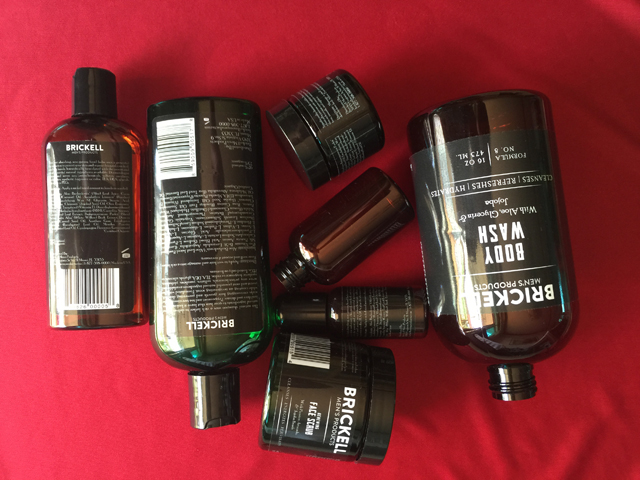

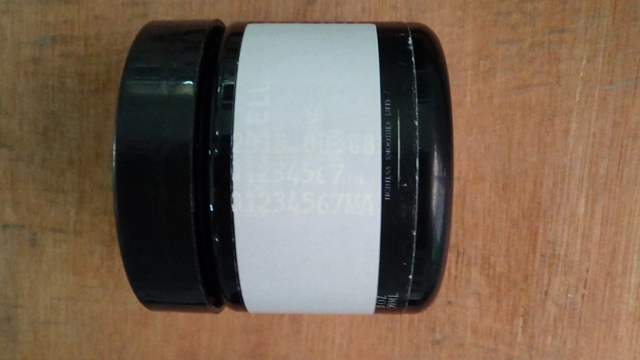

ეტიკეტირების ნიმუშები სხვადასხვა ფორმის ბოთლისთვის:
