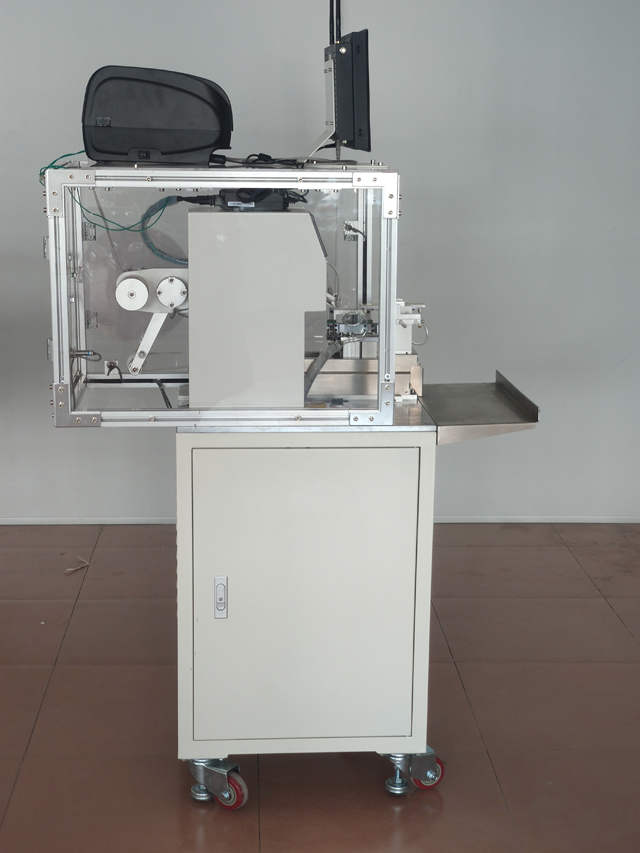

ნახევრად ავტომატური საკაბელო მავთულის სტიკერის ბეჭდვა-გამოყენება დასაკეცი ეტიკეტირების მანქანა

ნახევრად ავტომატური საკაბელო მავთულის სტიკერის ბეჭდვა-გამოყენება დასაკეცი მარკირების მანქანა

მოდელი: VK-T807
მარკირების სიზუსტე: ±0.2მმ;
მარკირების სიჩქარე: 1500-1800ც/სთ
მავთულის მცირე დიამეტრის ტიპი: სიჩქარე 2000 pcs/H
გამოსაყენებელი პროდუქტის ზომა: ძირითადი ტიპი: დიამეტრი: 6~15 მმ
მცირე დიამეტრის ტიპი: 1~5 მმ
დიდი დიამეტრის ტიპი: 15 მმ-ზე მეტი უნდა იყოს მორგებული
მოქმედი ეტიკეტის ზომა: სიგრძე: 25~210მმ პროდუქტები ამ დიაპაზონის გარეთ უნდა იყოს მორგებული სიგანე: 10~65მმ
საერთო ზომა: 850*650*1300 სიგრძე × სიგანე × სიმაღლე, გრძელი ეტიკეტი გაზრდის სიგანის განზომილებას
შესაფერისი კვების წყარო: 220v/50hz;
საერთო წონა: 128 კგ.

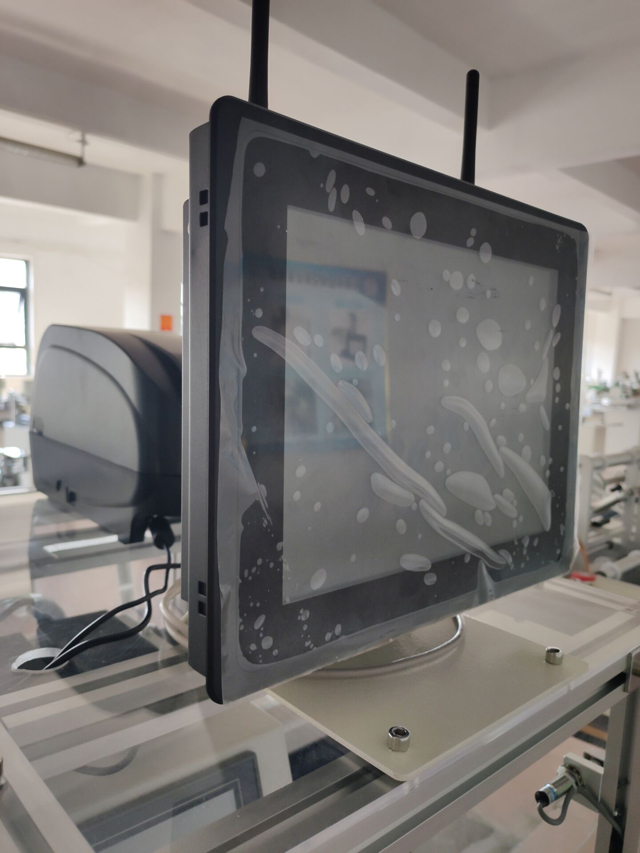

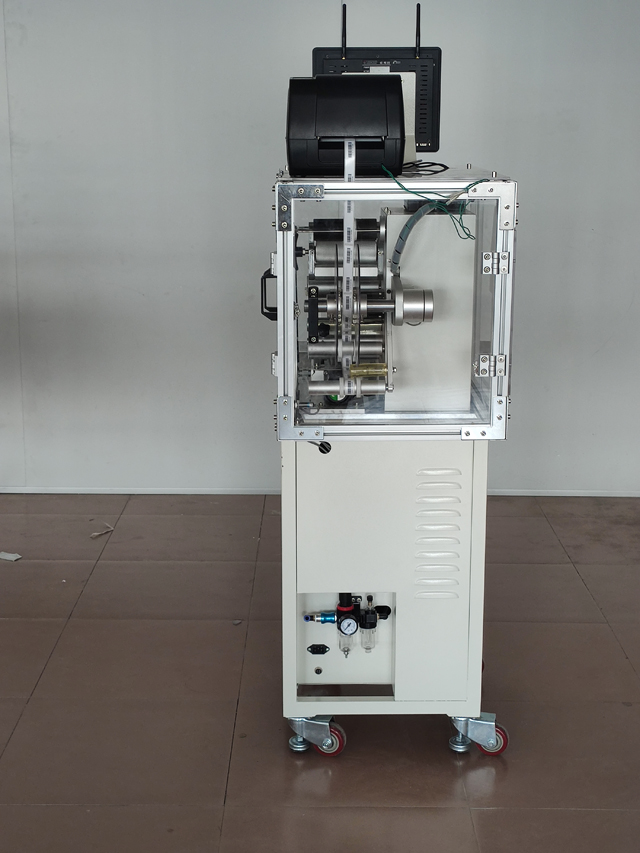

Qr კოდიერი რეალურ დროში პრინტერის ნაწილით

სტანდარტული მოდელის ტექნიკური პარამეტრები, სხვა სპეციალური მოთხოვნები და ფუნქციები შეიძლება მორგებული იყოს.

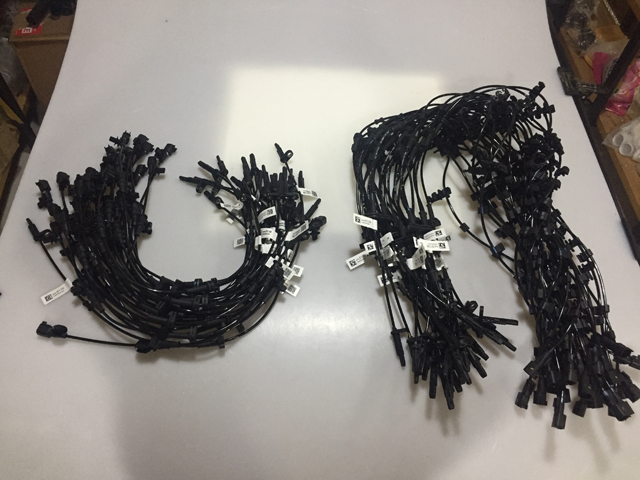

გამოიყენება ეტიკეტების დასაკეცი ყველა სახის მავთულზე და კაბელზე, როგორიცაა ელექტროგადამცემი ხაზები, კომპიუტერის პერიფერიული კაბელები, ელექტრონული სენსორების კაბელები, ყურსასმენის კაბელები, ელექტროგადამცემი ხაზები, ბოჭკოვანი ოპტიკური ხაზები, საკაბელო ხაზები, მილების კაბელები, USB კაბელები, ფაქსის / პრინტერების კაბელები და ა.შ.

გამოიყენება ფართო ასორტიმენტის პროდუქციის ზომისთვის, ადვილად დასარეგულირებელი და შესაცვლელი სხვადასხვა პროდუქციისთვის.

ოპერაციის პროცესი:

ძირითადი პრინციპი: სენსორი ამოიცნობს პროდუქტს, რომელიც გადის, აბრუნებს სიგნალს ეტიკეტირების კონტროლის სისტემაში, სიგნალს ამუშავებს PLC დამუშავების საშუალებით, მიაწოდებს ეტიკეტს პროდუქტის წინასწარ დაყენებულ პოზიციაზე შესაბამის დროს, როდესაც პროდუქტი მიედინება საფარის მექანიზმში, ეტიკეტები დაფარული იქნება მყარი, მარკირება მოქმედება დასრულებულია.

პროცედურა: განათავსეთ პროდუქტი -> პროდუქტის ამოცნობა (ავტომატურად) -> მარკირება (ავტომატურად) -> დაფარვა (ავტომატურად) -> შეაგროვეთ ეტიკეტირებული პროდუქტი.

მახასიათებლები

აპლიკაციების ფართო სპექტრი, შესაფერისი სხვადასხვა სპეციფიკაციის პროდუქტისთვის;

მოსახერხებელი გამოყენება, ფართო სპექტრის რეგულირება, ეტიკეტირება სხვადასხვა სპეციფიკაციის პროდუქტებზე.

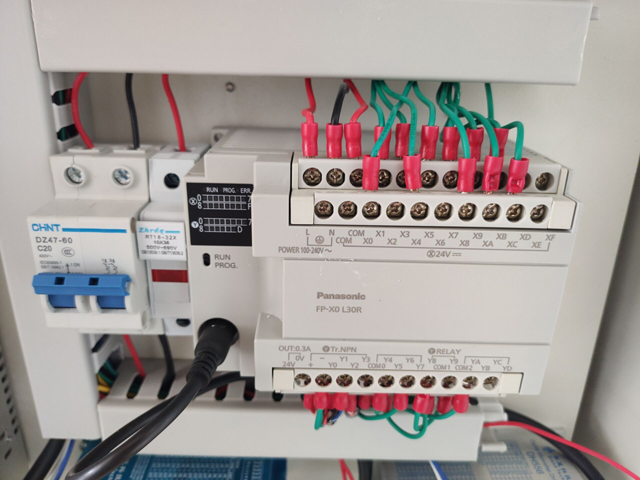

მაღალი სტაბილურობის, მოწინავე ელექტრონული კონტროლის სისტემა, რომელიც შედგება Panasonic PLC გერმანიის ეტიკეტის ელექტრო თვალისგან, დამხმარე აღჭურვილობა 7 × 24-საათიანი მუშაობა;

განაცხადის სპექტრი:

მოქმედი ეტიკეტი: თვითწებვადი ეტიკეტი/ფილმი, ელექტრონული მონიტორინგის კოდი, შტრიხკოდი და ა.შ.

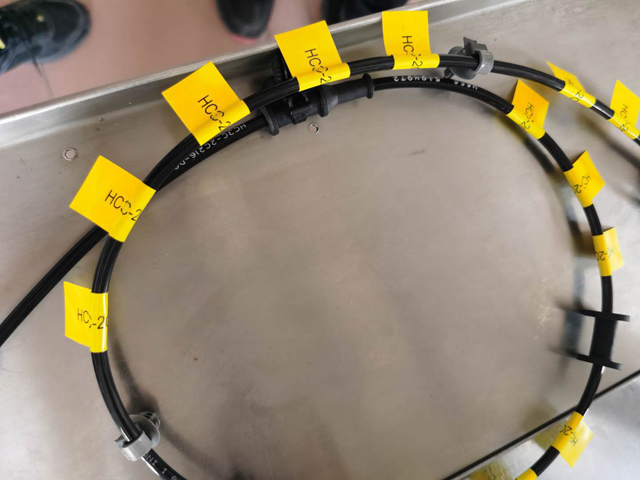

განაცხადი: მავთული და კაბელი, დიდი სიგანე, მრავალ სპეციფიკაციები, მაღალი სიზუსტის დასაკეცი ეტიკეტის პროდუქტები.

გამოსაყენებელი ინდუსტრია: ფართოდ გამოიყენება ელექტრონიკის, მავთულის, საკაბელო და სხვა ინდუსტრიებში.

განაცხადი: მავთულის მარკირება, კომპიუტერის პერიფერიული მარკირება, USB კაბელი და ა.შ.

დასაკეცი მოწყობილობის რეგულირება შესაძლებელია, არაპროდუქტის დიაპაზონის მორგება შესაძლებელია მომხმარებლის ნიმუშების მიხედვით.

როგორ ვიმუშაოთ მარკირების მანქანა?

გთხოვთ, დაადასტუროთ ელექტრომომარაგების ძაბვა (ac220v), ჰაერის წნევა 4-6 კგფ და გარე ელექტრომომარაგებას ოპერაციამდე უნდა ჰქონდეს საიმედო დამიწება.

ელექტრომომარაგება.

არ დაბლოკოთ შასის გაგრილების ხვრელი.

არაპროფესიონალი ტექნიკოსები მკაცრად კრძალავენ შასის გახსნას.

სხეულთან კონტაქტის ოპერაციული დიაპაზონი მკაცრად აკრძალულია მოწყობილობის მუშაობისას.

როდესაც მოწყობილობა მარცხდება, დენის გადამრთველი ჯერ უნდა დაიხუროს და ელექტრიფიცირებული მოვლა მკაცრად აკრძალულია.

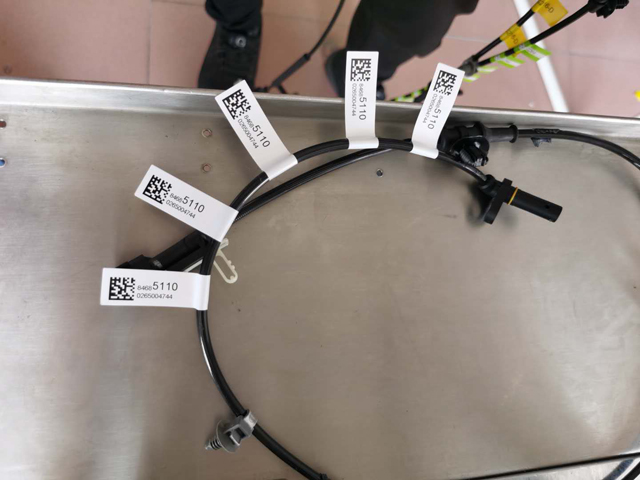

მანქანა გამოიყენება მავთულის აღკაზმულობის და მრგვალი ღეროს დასაკეცი და მარკირებისთვის.

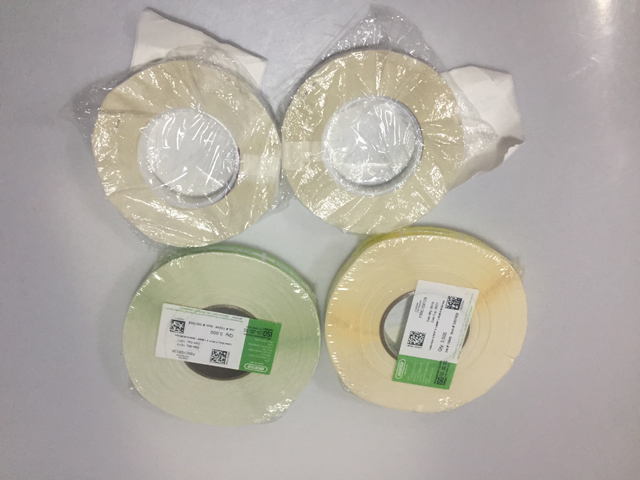

ეტიკეტის მოქმედი პარამეტრები: ეტიკეტის რულონის შიდა დიამეტრი 76 მმ და გარე დიამეტრი max240 მმ; (სხვა სპეციფიკაციები უნდა დაფიქსირდეს). ეტიკეტის მასალა: pvc, შინაური ცხოველი, ქსოვილი, ქაღალდი და ასე შემდეგ; ეტიკეტის სპეციფიკაცია: კონკრეტული მანქანის მიხედვით

მარკირების სიზუსტე: = 0,2 მმ;

ტევადობა: 1500 ც/სთ;

გარე ზომა: 630*740*1040 მმ (ლ*ვ*სთ);

მანქანის წონა: დაახლოებით 86 კგ;

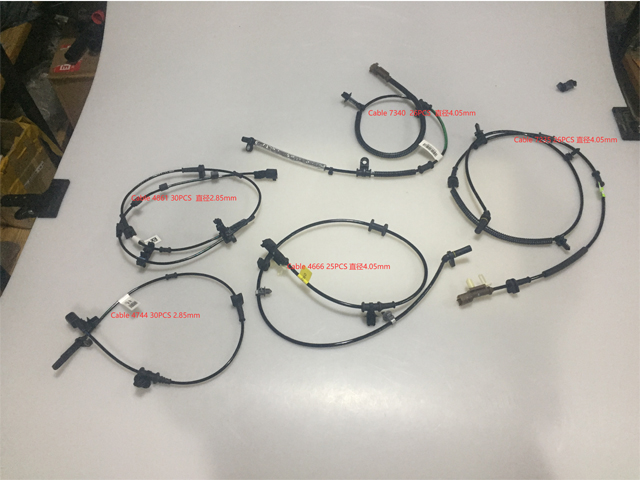

გამოსაყენებელი მავთულის აღკაზმულობა: კონკრეტული მანქანის მიხედვით

ოპერაციის აღწერა

ინსტალაცია:

გადააქვს მოწყობილობა საჭირო სამონტაჟო პოზიციაზე.

გაათელა უნივერსალური ბორბალი და დააფიქსირა უნივერსალური ბორბალი, რათა ის გლუვი ყოფილიყო.

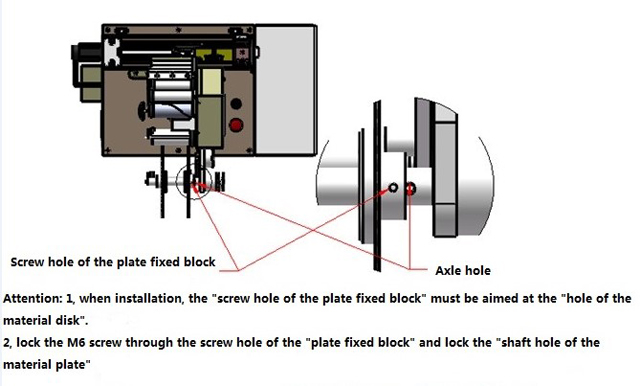

ეტიკეტის სამაგრის ფირფიტა: ინსტალაციისას უნდა დავაფიქსიროთ „დისკის დასამაგრებელი ბლოკის ხრახნიანი ხვრელი“ „მატერიალური ლილვის ხვრელზე“ და m6 ხრახნი გავახვიოთ მასალის სამაგრი ბლოკის ხრახნიან ხვრელში და ჩავკეტოთ ღერძის ხვრელში. მასალის უჯრა.

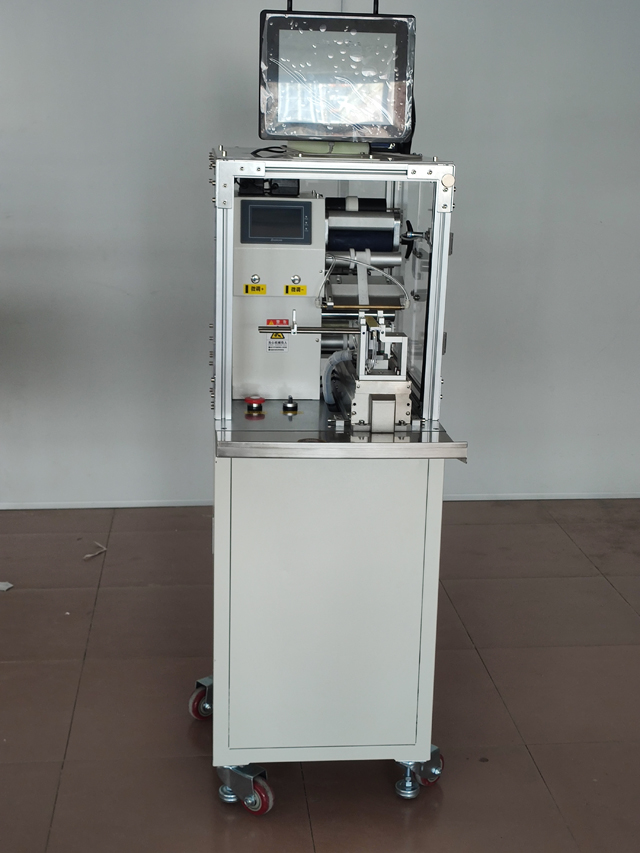

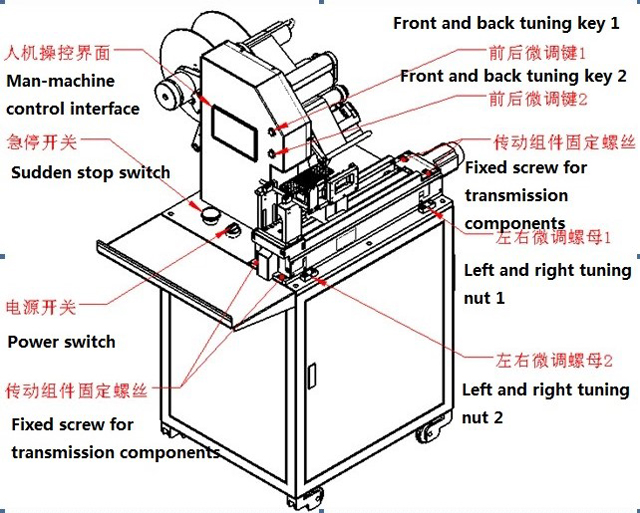

აღჭურვილობის გარეგნობა, მნიშვნელოვანი ნაწილები და ადამიანი-მანქანის კონტროლის ინტერფეისი

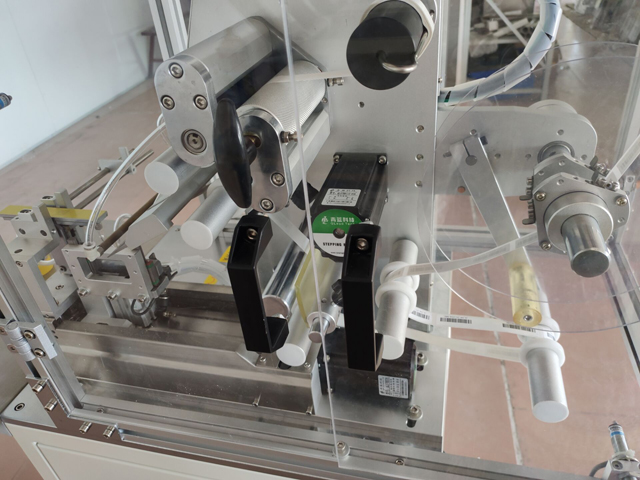

მნიშვნელოვანი ნაწილები.

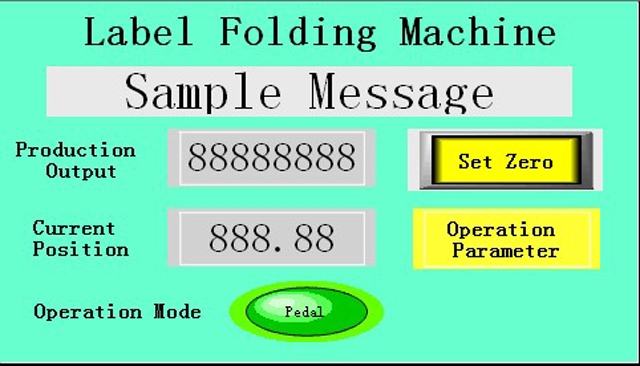

მთავარი სურათი.

გამომავალი: სიმძლავრის დათვლა, დააჭირეთ ღილაკს "გამომავალი ნული" ნულამდე;

მიმდინარე პოზიცია: ეტიკეტის გადაცემის მოდულის მოცურების რეჟიმის რეალურ დროში პოზიციის მანძილის ჩვენება, ერთეული მმ;

ოპერაციული რეჟიმი არის "ავტომატური" და "ფეხის საფეხური" ორი სახის.

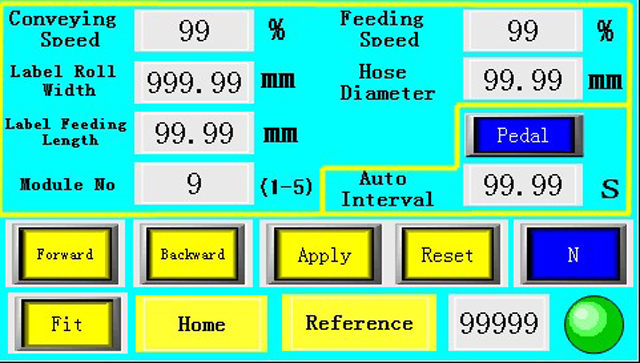

მომხმარებლის პარამეტრები

დაფის სტანდარტული სიჩქარე: ინდიკატორის დაფის მუშაობის სიჩქარე, მორგებული 0-100%-ის მიხედვით.

მარკირების სიჩქარე: იგულისხმება სტრიპტიპერის ფირფიტიდან ამოღებული ეტიკეტის სიჩქარე, მორგებული 0-100%-ით.

ქვედა ქაღალდის სიგანე: ეტიკეტის ქაღალდის სიგანე, ერთეული მმ.

მავთულის დიამეტრი: ერთი მავთულის დიამეტრის შეყვანა, ბრტყელი მავთულის ან მრავალმავთულის შეყვანა პირდაპირ ორმაგ სისქესთან საბრძოლველად, მმ.

მარკის სიგრძე: აკონტროლეთ ეტიკეტის სიგრძე სტრიპტიპერის ფირფიტიდან, ერთეული მმ.

წინ: დააჭირეთ ღილაკს "წინ", ტეგის წამყვანი მოდული გადაიწევს წინ, ამ ფუნქციას შეუძლია დაარეგულიროს სამიზნე პოზიციის მანძილი.

უკან: დააჭირეთ ღილაკს "უკან", ტეგის წამყვანი მოდული უკან დაიძვრება, ამ ფუნქციის გამართვა შესაძლებელია ეტიკეტირების წერტილის პოზიციის მანძილის გამართვა.

მორგება: დააჭირეთ ღილაკს "fit", პირდაპირი საჰაერო ფირფიტის დამჭერის ცილინდრი და გაყვანილობის აღკაზმვის მოდული გადააადგილებს ზედა და ქვედა მოძრავ ცილინდრებს. ამ ფუნქციას შეუძლია გამართოს მანძილი გაყვანილობის აღკაზმულობასა და ვაკუუმური ფირფიტის დამაგრებას შორის.

გადატვირთვა: გადატვირთვის ღილაკის შემდეგ დააბრუნეთ სათაური ნულზე.

ელექტროენერგია: ეტიკეტის საბაზისო ქაღალდის სხვადასხვა სპეციფიკაციების შეცვლის შემდეგ, დიდხანს დააჭირეთ ელექტრო კლავიშებს, რათა სისტემამ ავტომატურად ისწავლოს ეტიკეტები და ქვედა ქაღალდის შეღწევა.

ოპერაციის მეთოდი:

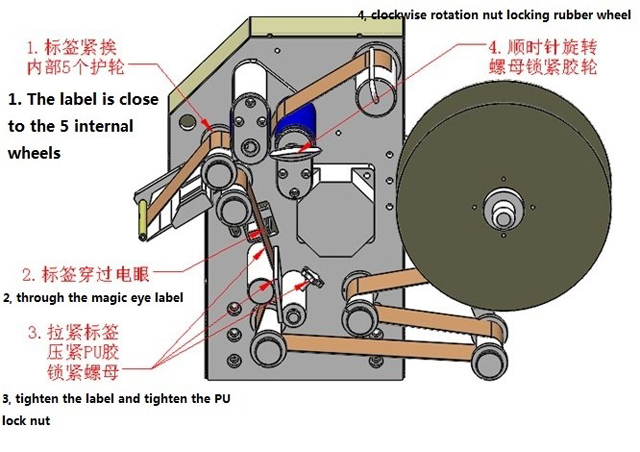

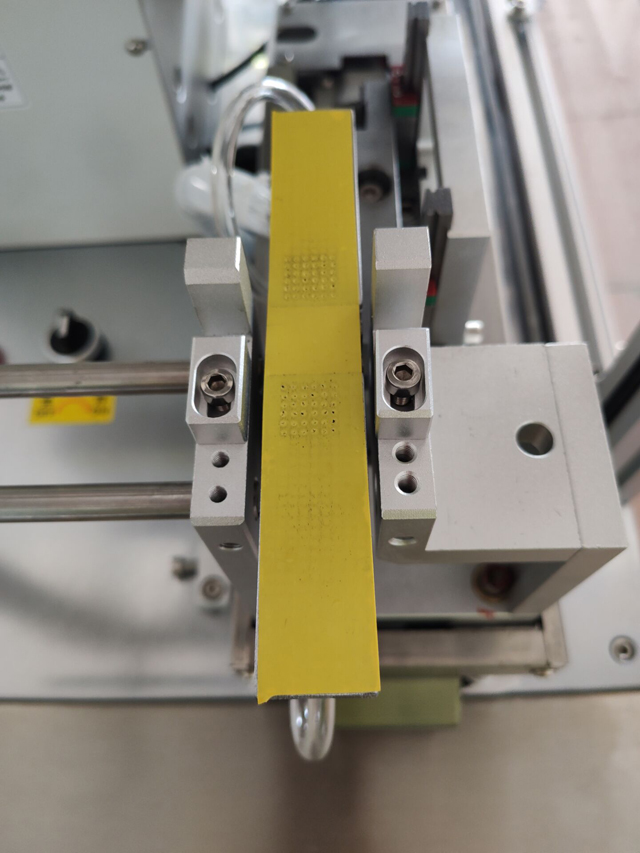

ლეიბლი დაინსტალირებულია და ლეიბლი დაინსტალირებულია ქვემოთ მოყვანილ სტრიპტიპერ მოდულზე.

ჩართეთ დენის ჩამრთველი საათის ისრის მიმართულებით და ჩართეთ დენი. დააჭირეთ გაჩერების ღილაკს და დაატრიალეთ საათის ისრის მიმართულებით.

გადართვის და რეგულირების მანქანა

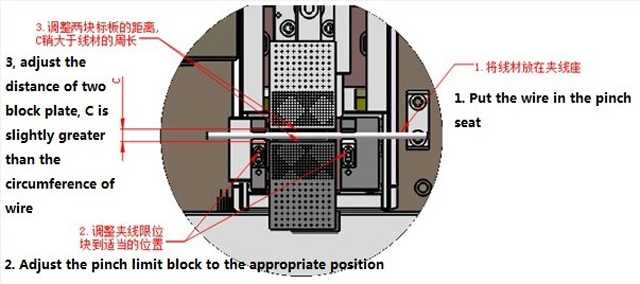

მავთულის დიამეტრის, რეგულირების, შეერთების ადგილის, ფირფიტებს შორის მანძილის მიხედვით, როგორიცაა შემდეგი ფიგურა

შეიყვანეთ ქვედა ქაღალდის სიგანე ნახაზი 3-ის ქვედა ქაღალდის სიგანეში და მავთულის დიამეტრი შეიყვანეთ მავთულის დიამეტრზე.

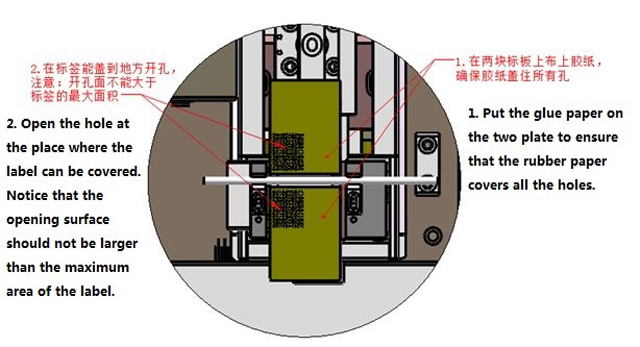

წებოვანი ლენტი და ღიობები

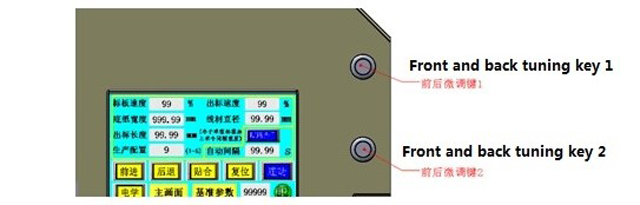

წარმოების პროცესში, თუ ეტიკეტი არ არის გასწორებული ეტიკეტამდე და მის შემდეგ, მისი კორექტირება შესაძლებელია პირდაპირ "ქაღალდის ქვედა სიგანე" სვეტში. ასევე შეუძლია გადაიტანოს "წინა და უკანა ტონალური ღილაკი "1" წინა და უკანა მიკრო კლავიშის ღილაკი 2" კორექტირება, ყოველი ნაბიჯი უნდა შეიცვალოს 0.1 მმ.

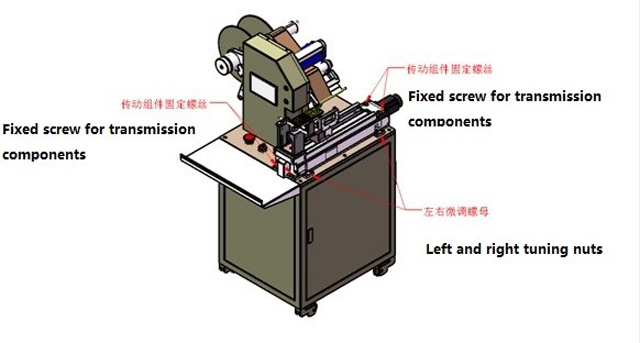

მარკირება მარცხენა და მარჯვენა რეგულირების მანქანა

თუ ეტიკეტები იკეცება, თუ მარცხენა და მარჯვენა მხარეები არ არის გასწორებული, გადაცემის ოთხი კომპონენტი თავისუფლად უნდა მოიხსნას, მაშინ მარცხენა და მარჯვენა საჭრელი თხილი უნდა დარეგულირდეს გადახრის მიმართულებისა და ეტიკეტების ხარისხის მიხედვით. საბოლოოდ, გადაცემის ოთხი კომპონენტი უნდა იყოს ჩაკეტილი.

მოვლა და მოვლა

მკაცრად აკრძალეთ ზეწოლა, გთხოვთ შეინარჩუნოთ სისუფთავე ნებისმიერ დროს.

იმისათვის, რომ მანქანა დროულად შეზეთოთ. სტანდარტული ფირფიტის აქტიური პოზიცია ემატება თვეში ერთხელ. თუ არსებობს საპოხი ზეთის დრო, შეამოწმეთ გამყოფი ჭიქა, თუ არა დროული დანამატი.

სამი თვე, რათა შეამოწმოთ სინქრონული ქამრის ცვეთა აპარატის სხვადასხვა ნაწილებზე
