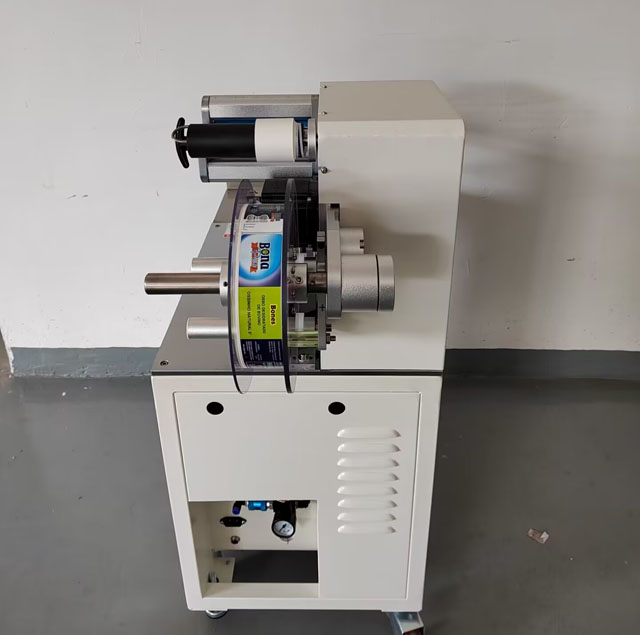

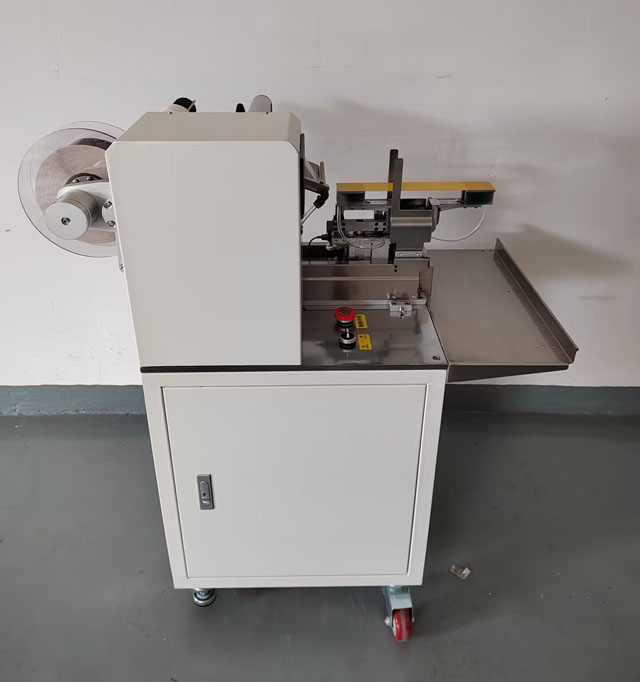

ნახევრად ავტომატური დროშის ეტიკეტის აპლიკატორი ძაღლის ძვლის შინაური ცხოველების საკვების შესაფუთად

• ეს მანქანა გამოიყენება მავთულის აღკაზმულობისა და მრგვალი ღეროების, აგრეთვე ძაღლის ძვლების, შინაური ცხოველების პროდუქტების მილების დასაკეცი მარკირებისთვის;
• ეტიკეტის მოქმედი პარამეტრები: ეტიკეტის ხვეულის შიდა დიამეტრი 76მმ, გარე დიამეტრი მაქსიმუმ 240მმ; (სხვა სპეციფიკაციები უნდა იყოს მორგებული),
• ეტიკეტის მასალა: PVC, PET, ქსოვილი, ქაღალდი და ა.შ.
• ეტიკეტის სპეციფიკაცია: კონკრეტული მანქანის მიხედვით.
• მარკირების სიზუსტე: ± ≤ 0,2 მმ;
• ტევადობა: 1500 ც/სთ;
• ჰაერის წნევა :0.4-0.6Mpa ჰაერის მოხმარება 0.15m3/წთ
• ელექტრომომარაგება 220V/50-60HZ/ერთფაზიანი (აშშ სტანდარტის მორგება შესაძლებელია)
• საერთო განზომილება: 630 * 740 * 1040 მმ (L * W * H);
• მანქანის წონა: დაახლოებით 86 კგ;

ნახევრად ავტომატური დროშის დასაკეცი ეტიკეტირების მანქანა („დროშა“ არის ტერმინი, რომელსაც ინდუსტრია იყენებს ყურადღების მიპყრობის ეტიკეტის სიგნალის აღსანიშნავად, რომელიც აფრთხილებს მომხმარებლებს, რომ ყურადღებით წაიკითხონ ეტიკეტები მნიშვნელოვანი ახალი ინფორმაციის გამო).

დროშის ეტიკეტი არის პროდუქტის იდეალური გადაწყვეტა პროდუქტების იდენტიფიკაციისა და მათი ერთმანეთისგან განასხვავებისთვის. თუ თქვენ გაქვთ ბევრი მსგავსი პროდუქტი, რომელიც ჰგავს, ვიდრე დროშის ეტიკეტს შეუძლია შემოგთავაზოთ მათი უკეთ იდენტიფიცირების გზა. მაგალითად, კომპიუტერის კაბელები ხშირად იყენებენ ამ ტიპის ეტიკეტს. მაგრამ დროშის ეტიკეტი ასევე გავრცელებულია სამკაულებში. აქ მაღაზიები ცალკეულ ბეჭდებს, სამაჯურებს და ყელსაბამებს დროშის ეტიკეტით აწერენ.

დროშის ეტიკეტით შეგიძლიათ მარტივად, მაგრამ ეფექტური გზით ამოიცნოთ პროდუქტის დანიშნულება (VGA HDMI კაბელი). სახელი flag label მომდინარეობს "დროშის ელემენტიდან", რომელიც იქმნება ეტიკეტის გამოყენების გამო. დროშის ეტიკეტები იწარმოება უხეში მასალაზე და მოთავსებულია გარკვეული პროდუქტის გარშემო.

თქვენი პროდუქტების ორგანიზების გვერდით, დროშის ეტიკეტი ასევე აძლევს თქვენს პროდუქტს უფრო ვიზუალურ მიმზიდველობას. ამ გზით თქვენ გამოირჩევით კონკურენტებისგან და გექნებათ დამატებითი სივრცე თქვენი პროდუქტის ინფორმაციისთვის.

გამოიყენეთ დროშის ეტიკეტები ფუნქციონალური და კომერციული მიზნებისთვის.

უპირველეს ყოვლისა, დიდი მადლობა, რომ აირჩიეთ ჩვენი პროდუქტი - ნახევრად ავტომატური დროშის დასაკეცი ეტიკეტირების მანქანა. ამ პროდუქტის ფუნქციების სრულად შესასრულებლად და თქვენი უსაფრთხოებისა და ინტერესების უზრუნველსაყოფად, გთხოვთ, ყურადღებით წაიკითხოთ ეს სახელმძღვანელო ინსტალაციამდე.

უსაფრთხოების ზომები ნახევრად ავტომატური სტიკერის ეტიკეტირების მუშაობისას:

• ჩართვამდე გთხოვთ დაადასტუროთ კვების წყაროს ძაბვა (AC220V), ჰაერის წნევა 4-6 კგ და გარე კვების წყარო საიმედოდ უნდა იყოს დამიწებული.
• არ გადაკეტოთ კორპუსის გაგრილების ხვრელი.
• არაპროფესიონალ ტექნიკოსებს საქმის გახსნა ეკრძალებათ.
• კატეგორიულად აკრძალულია მოქმედების დიაპაზონის შეხება, როდესაც მოწყობილობა მუშაობს.
• აღჭურვილობის უკმარისობის შემთხვევაში, ჯერ გამორთეთ დენის გადამრთველი და სასტიკად აკრძალულია პირდაპირი მოვლა.

ნახევრად ავტომატური დროშის ტიპის ეტიკეტირების აპარატის მუშაობა და პარამეტრები:

• ეს მანქანა გამოიყენება მავთულის აღკაზმულობისა და მრგვალი ღეროების დასაკეცად და მარკირებისთვის, აგრეთვე ძაღლის ძვლის საღეჭი პროდუქტებისთვის შინაური ცხოველებისთვის;
• ეტიკეტის მოქმედი პარამეტრები: ეტიკეტის ხვეულის შიდა დიამეტრი 76 მმ, გარე დიამეტრი Max240 მმ; (სხვა სპეციფიკაციები უნდა იყოს მორგებული),
• ეტიკეტის მასალა: PVC, PET, ქსოვილი, ქაღალდი და ა.შ.
• ეტიკეტის სპეციფიკაცია: კონკრეტული მანქანის მიხედვით.
• მარკირების სიზუსტე: ± ≤ 0,2 მმ;
• ტევადობა: 1500 ც/სთ;
• საერთო განზომილება: 630 * 740 * 1040 მმ (L * W * H);
• მანქანის წონა: დაახლოებით 86 კგ;
• გამოსაყენებელი ტიპი: კონკრეტული მოდელის მიხედვით.

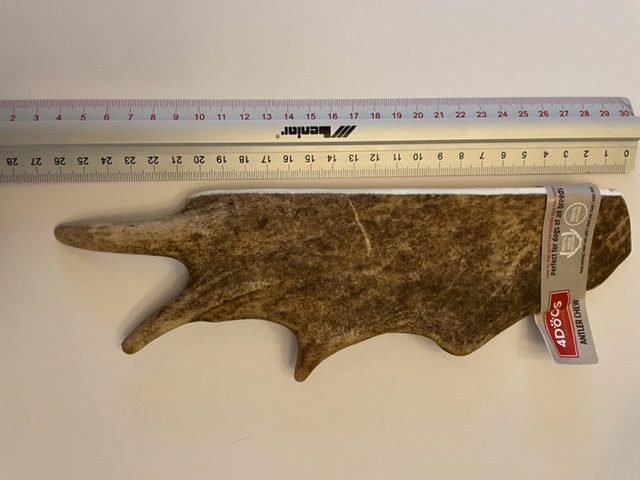

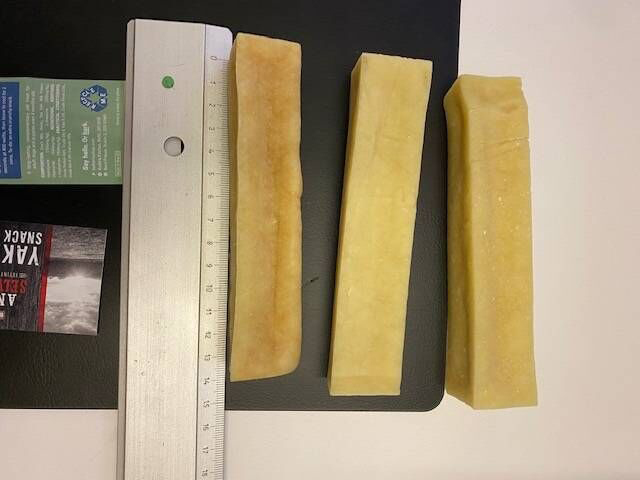

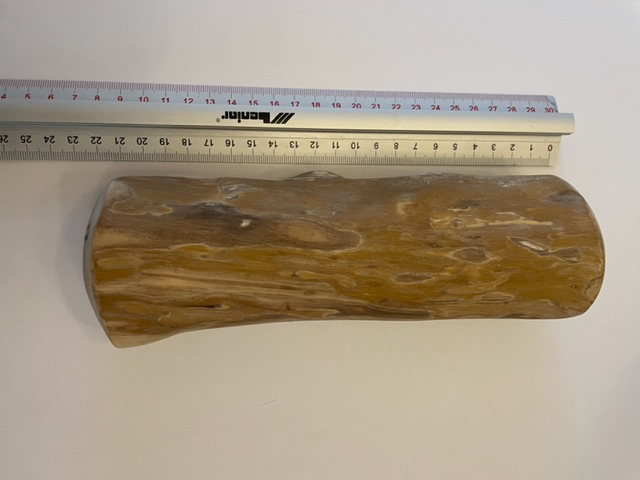

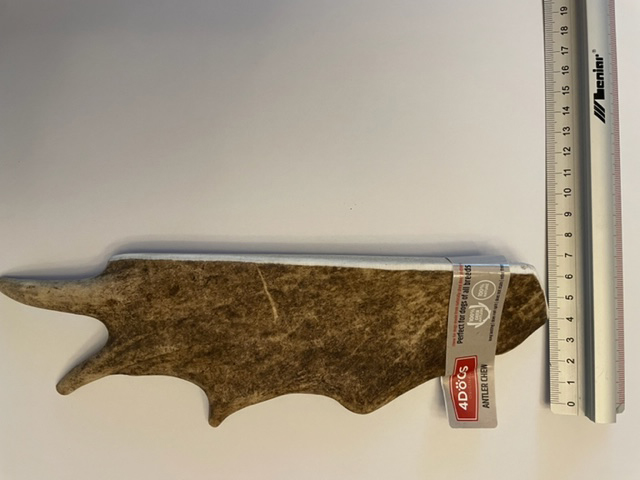

ძაღლის ძვლის ნიმუშები:

ოპერაციული ინსტრუქციები ნახევრად ავტომატური ეტიკეტირების მანქანაზე:

ინსტალაცია:

1. გადაიტანეთ მოწყობილობა საჭირო სამონტაჟო პოზიციაზე.
2. დააჭირეთ უნივერსალურ ბორბალს და დააფიქსირეთ უნივერსალური ბორბალი, რათა ის მდგრადი იყოს.

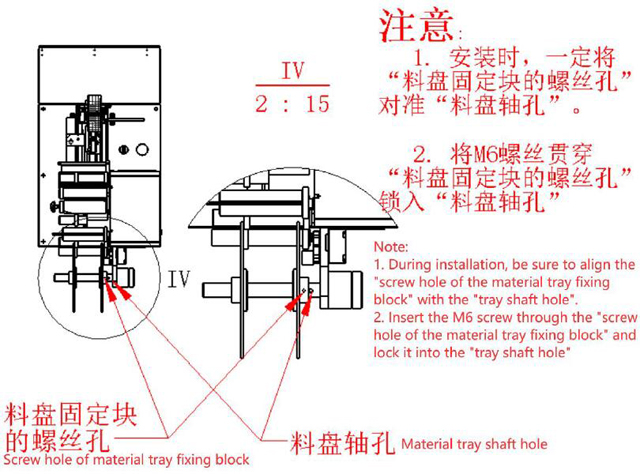

3. ეტიკეტის სამაგრის დაყენება: ინსტალაციის დროს დარწმუნდით, რომ გაასწორეთ „უჯრის სამაგრი ბლოკის ხრახნიანი ხვრელი“ „უჯრის ლილვის ხვრელთან“ და ჩაკეტეთ M6 ხრახნი „უჯრის დასამაგრებელი ბლოკის ხრახნიანი ხვრელის“ მეშვეობით „უჯრის ლილვის ხვრელში“ "

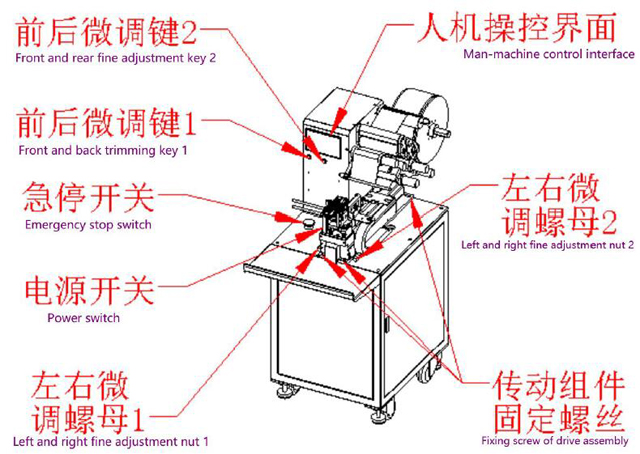

აღჭურვილობის გარეგნობა, მნიშვნელოვანი ნაწილები და ადამიანი-მანქანის კონტროლის ინტერფეისი

მნიშვნელოვანი ნაწილები.

მთავარი ეკრანი.

• სერიის რაოდენობა: როდესაც რეალური გამომავალი მეტია ან ტოლია დაგეგმილ გამომუშავებაზე, მოწყობილობა წყვეტს მუშაობას.
• რაოდენობა: გამომავალი რაოდენობის აღდგენა შესაძლებელია ღილაკის "Set Zero" დაჭერით.
• მარკირება განბლოკილია (ეტიკეტირება დაიწყო)/დაბლოკილია (ეტიკეტირება შეჩერებულია):
• მარკირების შეჩერების შემდეგ გარკვეული დროით („თვითდაბლოკვა“ „ხელით მართვის“ ეკრანზე შეიძლება დააყენოს დრო, ერთეული არის „წამი“), სისტემა ავტომატურად დაიბლოკება (ეტიკეტირება შეჩერებულია) და დააჭირეთ ამ ღილაკს განსაბლოკად.

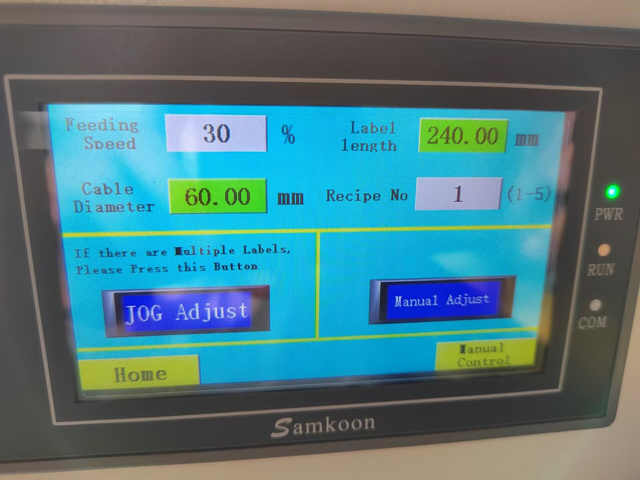

პარამეტრები.

• კვების სიჩქარე: ა. ეს ეხება ეტიკეტის ამოღების სიჩქარეს მოხსნის ფირფიტიდან, მორგებული 0-100%-ით.
• ეტიკეტის სიგრძე: ერთი ეტიკეტის სიგრძე, მმ-ში.
• რეცეპტი No: ხუთი ჯგუფის დაჯავშნა შესაძლებელია.
• სირბილი: დააწკაპუნეთ ამ კლავიშზე და სისტემა ავტომატურად ამოიღებს ეტიკეტს ერთხელ.
• დიდხანს დააჭირეთ და ეტიკეტების გამორთვა: დააჭირეთ და ხანგრძლივად დააჭირეთ ამ ღილაკს, სანამ არ გამოჩნდება "OK" და ლეიბლის სიგრძე ავტომატურად გამოითვლება ერთხელ.

ხელით კონტროლი

• ეტიკეტის მიღების შეფერხება: ეტიკეტის დასრულების და ეტიკეტის შთამნთქმელი ფირფიტის გახსნის შემდეგ შეჩერების დრო.
• ეტიკეტის ფირფიტის სიჩქარე: ინდიკატორის ხელმძღვანელის სიჩქარე, რომელიც იღებს ეტიკეტს, მორგებული 0-100%-ით.
• ეტიკეტის სიგრძე: აკონტროლეთ ეტიკეტის ამოღების სიგრძე ლეიბლის ფირფიტიდან, მმ-ში.
• მიმდინარე პოზიცია: ეტიკეტების გადაცემის მოდულის სრიალის პოზიციის მანძილის ჩვენება რეალურ დროში, ერთეული: მმ;
• დაყოვნებული მარკირება: მას შემდეგ, რაც ინდუქციური გადამრთველი ამოქმედდება მავთულის მიერ, მარკირება შეფერხდება.
• თვითდაბლოკვა: დააყენეთ რამდენ ხანს დაიბლოკება ის ავტომატურად ეტიკეტის შეჩერების შემდეგ.
• წინ: დააჭირეთ ღილაკს "Forward", ეტიკეტის წამყვანი მოდული გადაიწევს წინ და ამ ფუნქციას შეუძლია შეცვალოს ნიშნის მიმღები პოზიციის მანძილი.
• უკან: დააჭირეთ ღილაკს "უკან", ეტიკეტის წამყვანი მოდული უკან დაიძვრება და ამ ფუნქციას შეუძლია შეცვალოს ეტიკეტის თავდაპირველი პოზიციის მანძილი.
• გადატვირთვა: გადართეთ გადატვირთვის ღილაკი, რათა დააბრუნოთ ეტიკეტის თავი ნულამდე.
• მილის აფეთქება: დააწკაპუნეთ ამ ღილაკზე, რათა ჰაერი გაიაროს მილში.
• სტანდარტული შეწოვა: დააწკაპუნეთ ამ კლავიშზე სტანდარტული ფირფიტის ასპირაციისთვის.
• მორგება: დააჭირეთ ღილაკს "fit" და პირდაპირ ცარიელი ფირფიტით დაჭერილი ჰაერის ცილინდრი და მავთულის აღკაზმულობის განლაგების მოდულის ზედა და ქვედა მოძრავი ცილინდრები გადაადგილდებიან.
• ეტიკეტის აფეთქება: დააწკაპუნეთ ამ კლავიშზე, რათა ასპირაცია მოახდინოს ეტიკეტის ფირფიტა აფეთქებისთვის.
• ლეიბლის ამოღება: დააჭირეთ და ხანგრძლივად დააჭირეთ ამ ღილაკს ლეიბლის ამოსაღებად.
• სერიული მოქმედება/ერთჯერადი ქმედება: სერიული მოქმედება გულისხმობს საწარმოო ციკლის დასრულებას ყოველ ჯერზე, ხოლო ერთი მოქმედება აღნიშნავს ერთი მოქმედების დასრულებას ყოველ ჯერზე.

ოპერაციის მეთოდი:

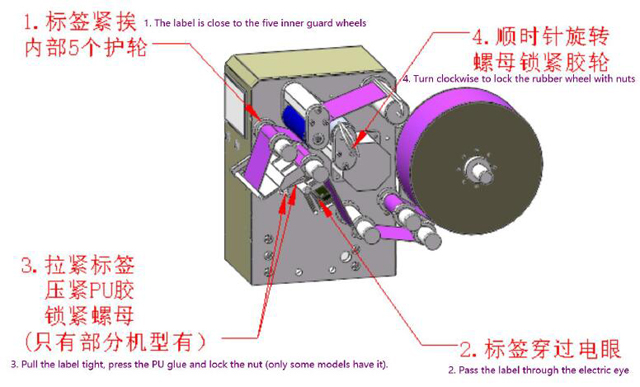

ლეიბლის დამონტაჟებისთვის, დააინსტალირეთ ეტიკეტი ეტიკეტის მოხსნის მოდულზე, როგორც ნაჩვენებია ქვემოთ მოცემულ ფიგურაში.

დაწყება

ჩართეთ დენის ჩამრთველი საათის ისრის მიმართულებით დენის ჩართვისთვის. გადატვირთვისთვის დააჭირეთ გადაუდებელი გაჩერების ღილაკს და გადააბრუნეთ საათის ისრის მიმართულებით.

ხაზის შეცვლა და მანქანის რეგულირება

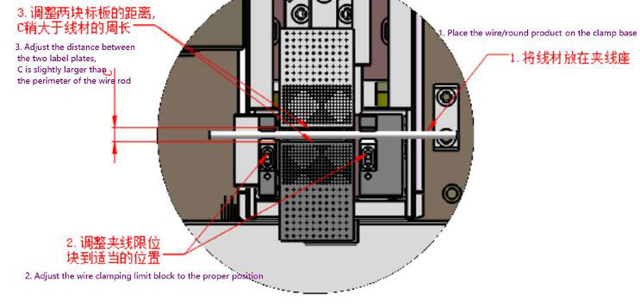

მავთულის დიამეტრის მიხედვით, დაარეგულირეთ მანძილი გაყვანილობის ფუძესა და დაფას შორის, როგორც ნაჩვენებია ქვემოთ მოცემულ ფიგურაში

შეიყვანეთ საყრდენი ქაღალდის სიგანე და მავთულის დიამეტრი, შესაბამისად, საყრდენი ქაღალდის სიგანის სვეტში სურათზე 3.

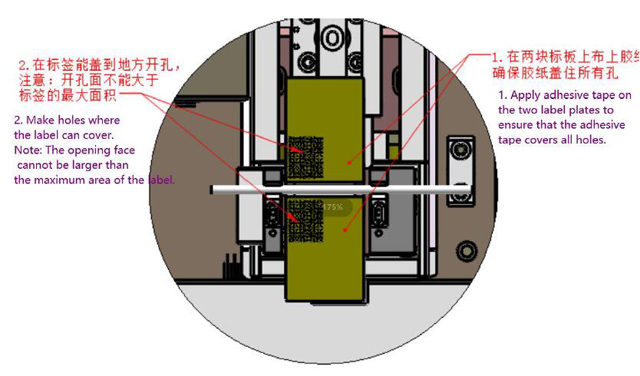

დაიტანეთ ლენტი და გააკეთეთ ხვრელები

ეტიკეტის წინა და უკანა მხარე არ არის გასწორებული

წარმოების პროცესში, თუ ეტიკეტი არ არის გასწორებული წინ და უკან, შეგიძლიათ პირდაპირ დაარეგულიროთ ის სვეტში "ქვედა ქაღალდის სიგანე", ასევე შეგიძლიათ დააჭიროთ "წინა და უკანა ჯარიმის კორექტირების კლავიშს 1" და "წინა და უკანა ჯარიმა". კორექტირების ღილაკი 2" დასარეგულირებლად და შეცვალეთ 0,1 მმ ყოველ ჯერზე დაწკაპუნებით.

ლეიბლი მარცხნივ და მარჯვნივ არ არის გასწორებული

თუ ეტიკეტის მარცხენა და მარჯვენა მხარეები არ არის გასწორებული ეტიკეტის ნახევრად დაკეცვის შემდეგ, ჯერ გახსენით წამყვანი ბლოკის ოთხი სამაგრი ხრახნი, შემდეგ შეცვალეთ მარცხენა და მარჯვენა წვრილი კორექტირების თხილი გადახრის მიმართულებისა და ეტიკეტის ხარისხის მიხედვით. და ბოლოს ჩაკეტეთ წამყვანი ასამბლეის ოთხი სამაგრი ხრახნი.

დროშის ტიპის ეტიკეტების აპლიკატორის აღჭურვილობის მოვლა:

• მძიმე წნევა მკაცრად აკრძალულია, გთხოვთ შეინარჩუნოთ სისუფთავე ნებისმიერ დროს;
• შეზეთეთ და შეინახეთ მანქანა გრაფიკით;
• თვეში ერთხელ დაამატეთ საპოხი ზეთი ეტიკეტის ფირფიტის მოძრავ პოზიციაზე
• რეგულარულად შეამოწმეთ არის თუ არა საპოხი ზეთი ზეთი-წყლის გამყოფის ზეთის ჭიქაში. თუ არა, შეავსეთ იგი დროულად.
• შეამოწმეთ სინქრონული ქამრის ცვეთა აპარატის ყველა ნაწილზე ყოველ სამ თვეში
