ნახევრად ავტომატური ლულის ხუფები შუშის ქილების ბოთლები ჩაკი ვაკუუმური საფარის მანქანა

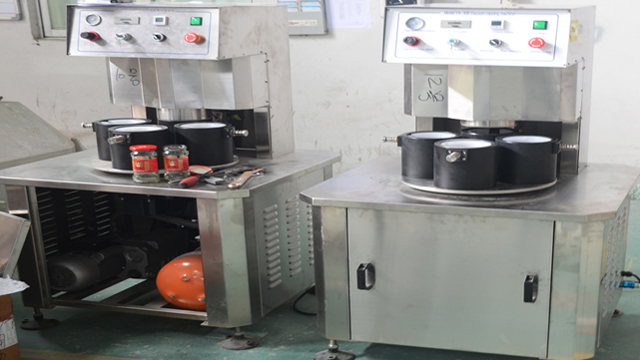

• VK-SVC მინის ქილების ვაკუუმური გადახურვის მანქანა
• კვების ბლოკი: AC220V/50-60Hz
• დაფარვის სიჩქარე: 1200-1500 bh
• სიმძლავრე: ≤1.3KW (ვაკუუმ ტუმბოს ჩათვლით)
• თავსახურის დიამეტრი: Φ30-Φ85მმ, Φ85-Φ110მმ
• ბოთლის სიმაღლე: 50-180 მმ, 120-250 მმ
• ბოთლის დიამეტრი: Φ30-Φ80მმ Φ80-Φ150მმ
• შეზღუდვის ვაკუუმის ხარისხი: -0.08Mpa
• დაფარვის ტორსიონი: 5-25 ნმ
• ჰაერის მოხმარება: 0.5m3/0.7Mpa
• აპარატის ზომა: 750*700*1350 მმ
• წონა: 157 კგ

ეს სერიის გადახურვის მანქანა გამოკვლეულია და წარმოებულია ჩვენ მიერ მრავალწლიანი წარმოების გამოცდილებით, არის შიდა ორიგინალური ქმნილება, ის იყენებს ვაკუუმის ტუმბოს ვაკუუმისთვის, ხელმისაწვდომი მაღალი ვაკუუმის ხარისხი, დაფარვის ბრუნვის და ვაკუუმის დონის დაყენება შესაძლებელია მოთხოვნის შესაბამისად, თავსებადია სხვადასხვა სხვადასხვა ფორმის და ზომის ბოთლები დასახურავად, ძლიერი თავსებადობა და ადვილად დასარეგულირებელი.

ძირითადი პნევმატური და ელექტრო კომპონენტები არის მსოფლიოში ცნობილი ბრენდები, სტაბილური და საიმედო შესრულება.

ფართოდ გამოიყენება მინის ბოთლებში თუნუქის ხუფებით ვაკუუმური საფარით საკვების, დაკონსერვებული საკვების, სასმელების, სანელებლების, ჯანდაცვის პროდუქტებისა და სხვა ინდუსტრიებისთვის.

გვერდებიდან დაჭიმვის ნაცვლად, როგორც ჩასმული ხრახნიანი თავსახურის შემთხვევაში, ჩამკეტს აქვს ჩამკეტი, რომელიც მყარად იჭერს თავსახურს და ატრიალებს თავსახურს ბოთლზე ზემოდან და, შესაბამისად, გადაბმულობის მექანიზმი შეიძლება ძალიან ზუსტად დაყენდეს თავსახურის ბრუნვის გასაკონტროლებლად.

Chuck Capping მანქანები ხელმისაწვდომია ერთი თავით დაწყებული, მრავალთავიანი მაღალსიჩქარიანი მანქანებით. ჩაკის დაფარვის აპარატის დიდი უპირატესობა არის მისი მასშტაბირება მაღალი სიჩქარით მუშაობისთვის და, რა თქმა უნდა, ქუდის ზუსტი ბრუნვა.

ჩაქუჩის მინუსი არის ის, რომ თითოეული ბოთლის ზომა საჭიროებს ნაწილების შეცვლას და თუ თავსახურის ზომები იცვლება, ყველა ჩამკეტი ასევე უნდა შეიცვალოს (რომ აღარაფერი ვთქვათ შესაძლებლობაზე, რომ დახარისხება და თავსახურის გადაცემა ასევე საჭიროებს ნაწილების შეცვლას).

როდესაც განიხილება ჩაკის გადახურვის მანქანა, სერიოზულად უნდა განიხილოს ერთი და იგივე თავსახურების გამოყენება ხაზის ყველა ბოთლისთვის, რადგან ბოთლის გამოცვლის ნაწილები შედარებით იაფია სხვადასხვა თავსახურისთვის ჩამკეტების შეცვლაზე.

ძირითადი ტექნიკური პარამეტრი:

მოდელი: VK-SVC

კვების ბლოკი: AC220V/50-60Hz

დაფარვის სიჩქარე: 1200-1500 bh

სიმძლავრე: ≤1.3KW (ვაკუუმ ტუმბოს ჩათვლით)

თავსახურის დიამეტრი: Φ30-Φ85მმ, Φ85-Φ110მმ

ბოთლის სიმაღლე: 50-180 მმ, 120-250 მმ

ბოთლის დიამეტრი: Φ30-Φ80მმ Φ80-Φ150მმ

შეზღუდვის ვაკუუმის ხარისხი: -0.08Mpa

დაფარვის ტორსიონი: 5-25N.M

ჰაერის მოხმარება: 0.5m3/0.7Mpa

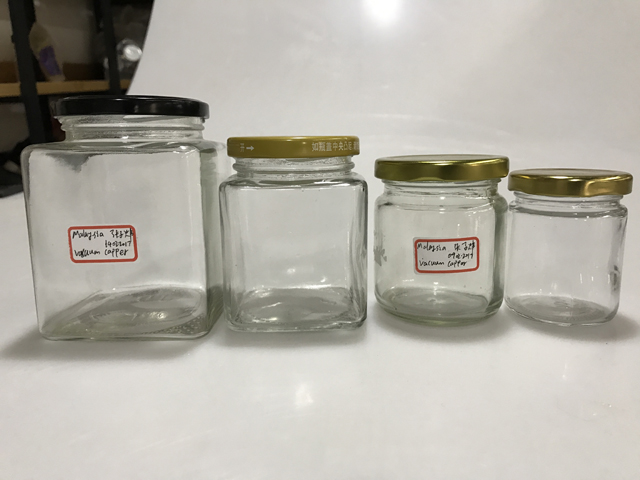

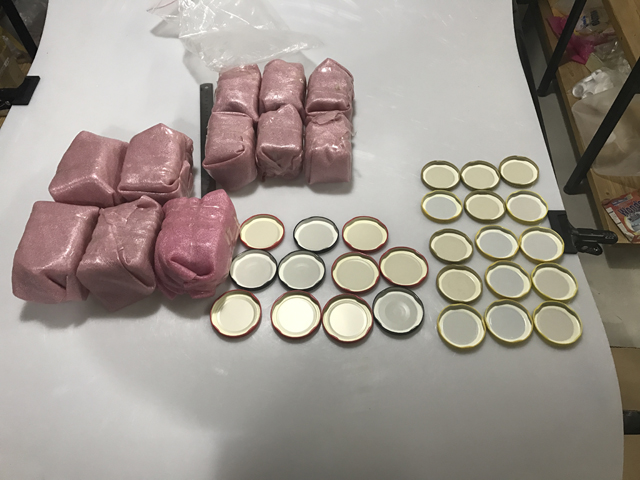

მანქანა უნდა იყოს მორგებული კლიენტებისგან გამოგზავნილი ფაქტობრივი ქილების/ბოთლების ნიმუშების მიხედვით:

ოპერაციის ინსტრუქცია:

ა. სტრუქტურა და მუშაობის პრინციპები

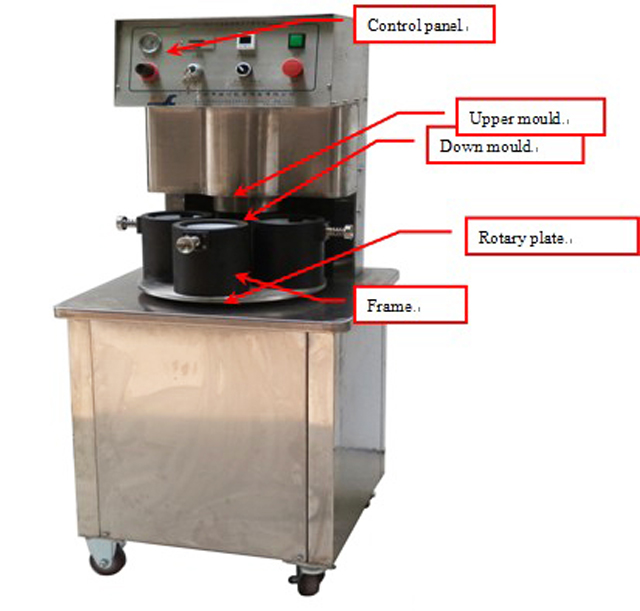

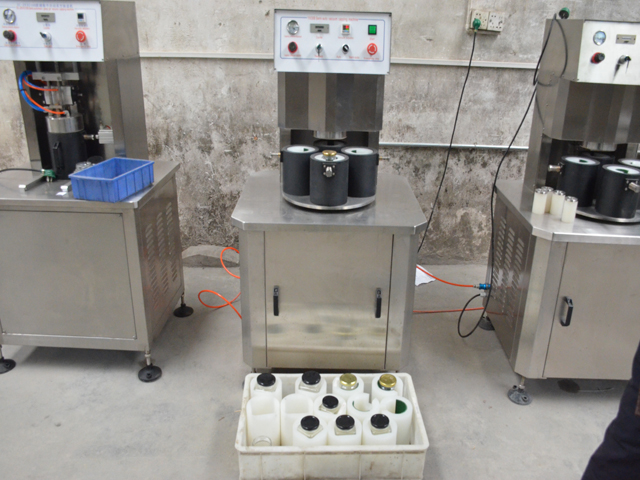

სურათი 1 ვაკუუმური გადახურვის მანქანა

მუშაობის პრინციპები და ფუნქციები

ეს მანქანა შედგება მანქანის ჩარჩოსგან, ზედა ჩამოსხმის ჩამოსხმისგან, მბრუნავი პოზიციის სისტემისგან, საფარის სტრუქტურისგან, ვაკუუმის სისტემისგან, ელექტრო და წნევის კონტროლის სისტემისგან. იმუშავეთ შემდეგნაირად: ჩადეთ შუშა თავსახურით ჩამოსხმულ ფორმაში, შემდეგ ჩამოსვით ჩამოსასხმელი თავსახურის ცენტრში ხელით. შემდეგ მანქანა ავტომატურად დაიხურება ვაკუუმით.

ამ მანქანას აქვს შემდეგი ფუნქციები:

1. როდესაც ჩამოსხმის ყალიბს თავსახურის ცენტრში დადებთ, მანქანა ავტომატურად დაიხურება ვაკუუმით;

2. ყველაზე დაბალი ვაკუუმის ნაკრების ფუნქცია: თუ მანქანა ვერ მიაღწევს ვაკუუმის ხარისხს, როგორც ადრე იყო, მანქანა არ იმუშავებს შემდეგი პროცედურისთვის;

3. დაფარვის ბრუნვის ფუნქცია: დაფარვის თავი მოძრაობს ჰაერის ცილინდრით და შეიძლება დარეგულირდეს წნევით;

ძირითადი სტრუქტურა და კომპონენტები:

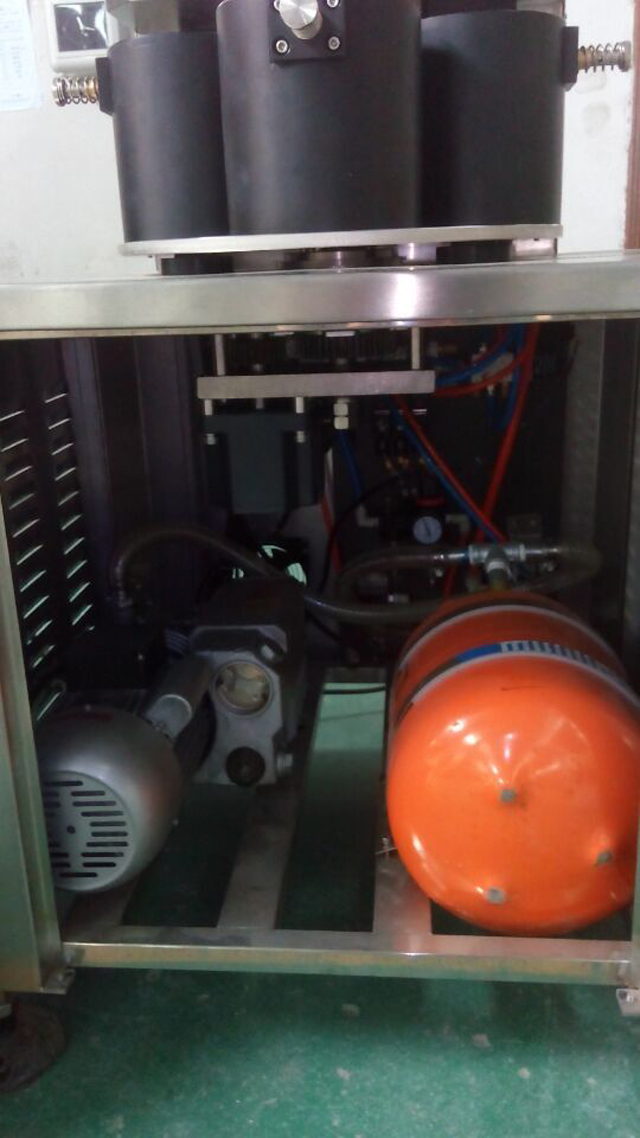

ვაკუუმის ტუმბო და ვაკუუმის ავზი:

ვაკუუმის ტუმბო და ვაკუუმის ავზი გამოიყენება ვაკუუმის ფუნქციის მისაღწევად, ვაკუუმის ტუმბო უნდა იყოს ვაკუუმური ზეთით, შიგნით ვაკუუმის ზეთის ნახევარი ნორმალურია. დაუშვებელია აპარატის გამოყენება, თუ შიგნით აღარ არის ვაკუუმური ზეთი.

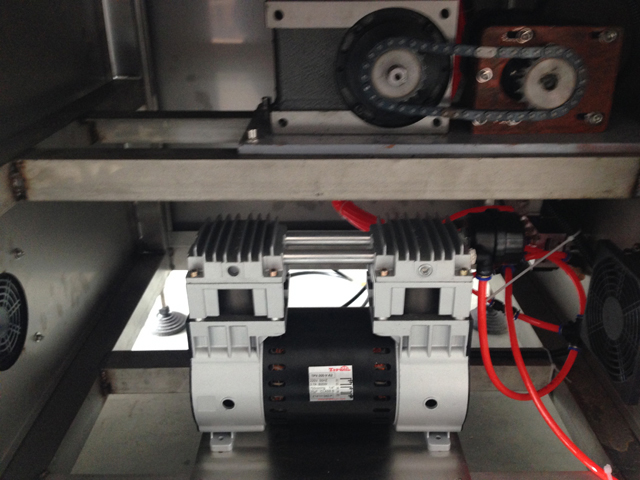

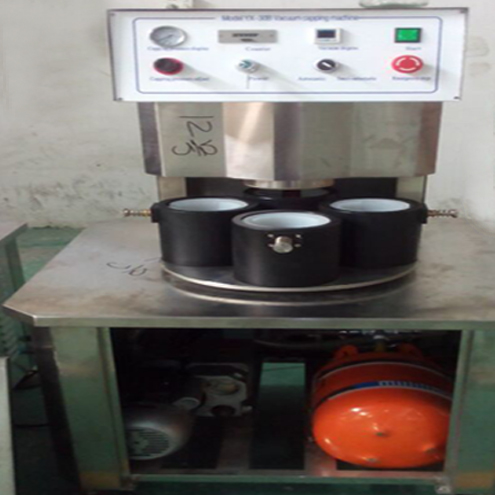

სურათი 2 ვაკუუმის ავზი და ვაკუუმის ტუმბო

გთხოვთ, დააკავშიროთ ვაკუუმის ტუმბო და ვაკუუმის ავზი, როგორც ზემოთ მოცემულ სურათზე და მიაწოდოთ ენერგია

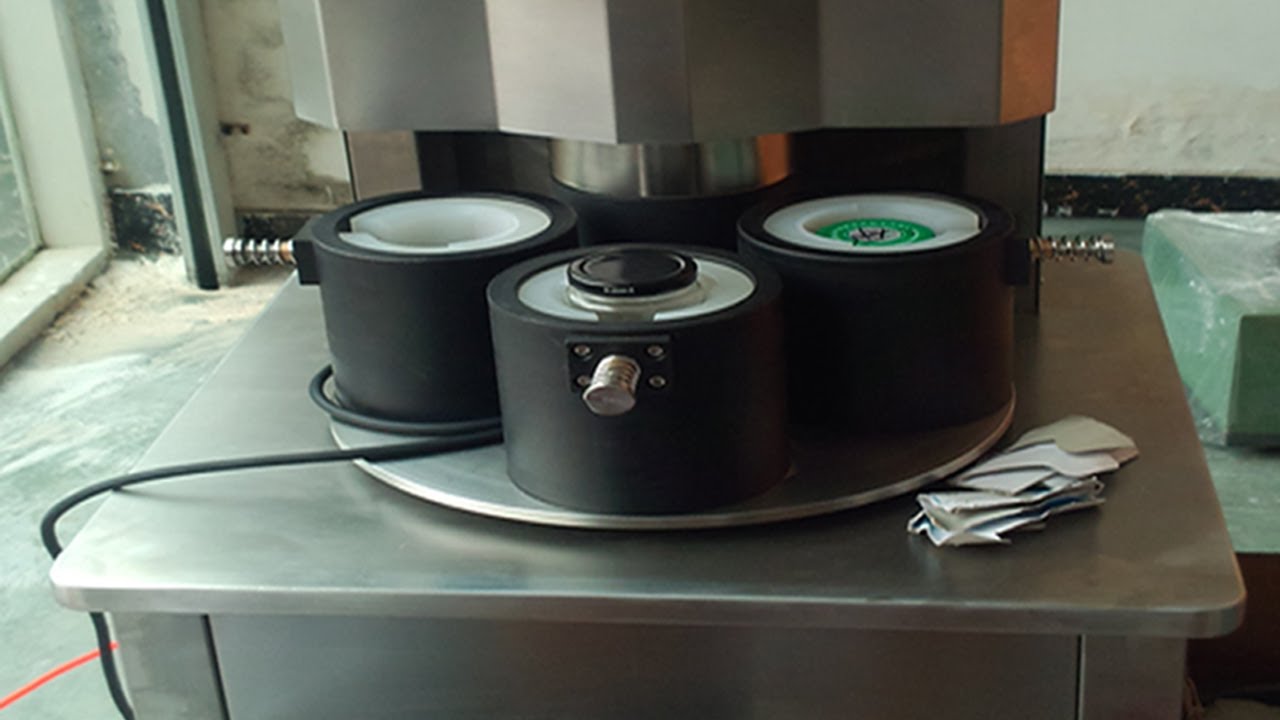

მბრუნავი ფირფიტის სტრუქტურა

სურათი 3

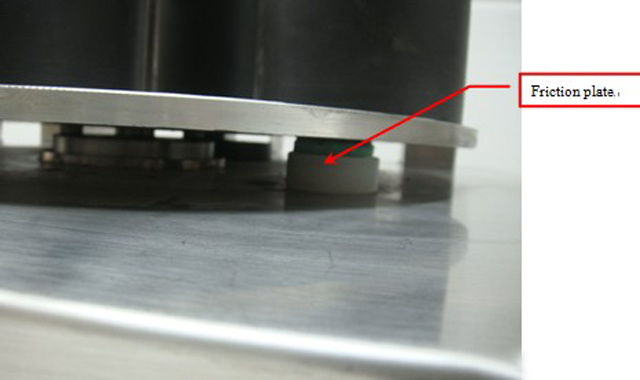

ეს მბრუნავი ფირფიტა მოძრაობს 4 საფეხურით იმისათვის, რომ უზრუნველყოს მბრუნავი ფირფიტის სტაბილურად მოძრაობა, ეს მბრუნავი ფირფიტა იღებს 3 ხახუნის ფირფიტას წინააღმდეგობის უზრუნველსაყოფად სტაბილური მოძრაობის უზრუნველსაყოფად. მუშაობისას მანქანა უნდა იყოს სუფთა, ხოლო ხახუნის ფირფიტები თანდათან აცვიათ, რეგულარულად შეამოწმეთ და რეგულარულად შეიცვლება.

სურათი 4

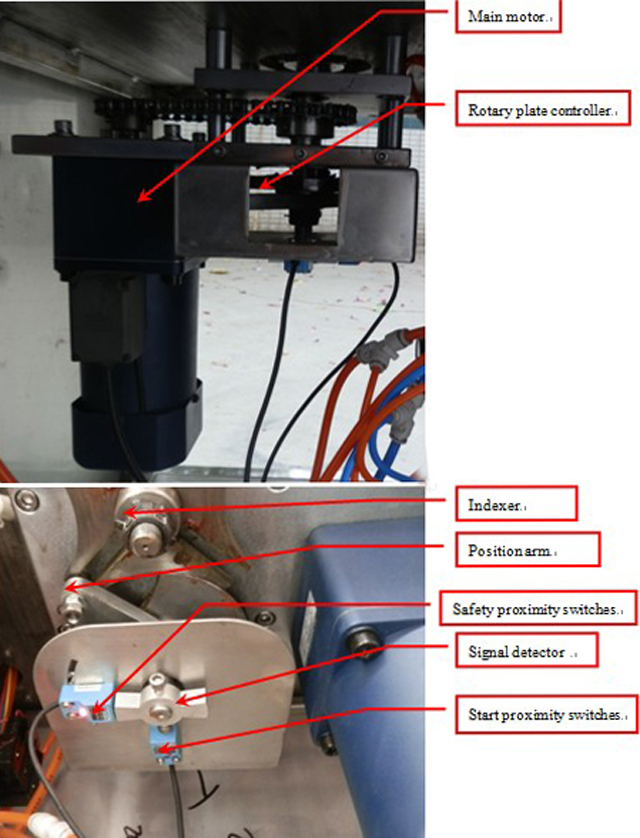

მბრუნავი ფირფიტა გადაადგილდება მთავარი ძრავით, როდესაც სიგნალის დეტექტორი გადადის სასტარტო სიახლოვის გადამრთველებთან და იღებს სიგნალებს (სიგნალის დეტექტორი და სიახლოვის გადამრთველები არის დაახლოებით 2-3 მმ), ზედა ყალიბი გადადის დახურვისას, როდესაც ის დახურულია, ძრავა კვლავ მუშაობს. როდესაც სიგნალის დეტექტორი გადადის უსაფრთხოების სიახლოვეს გადამრთველებზე და იღებს სიგნალს, ძრავა წყვეტს მუშაობას.

სურათი 5

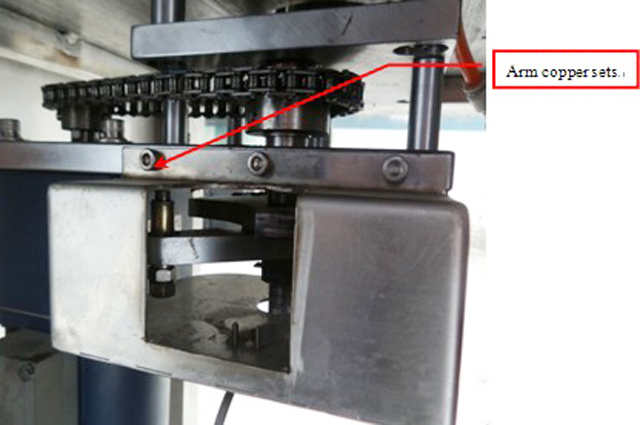

მკლავის სპილენძის კომპლექტი აცვიათ მუშაობისას, რეგულარულად უნდა წაისვათ ცხიმი და შეიცვალოს დაზიანებისას. ცვლილებისას ხედავთ სურათს 5

საფარის სტრუქტურა

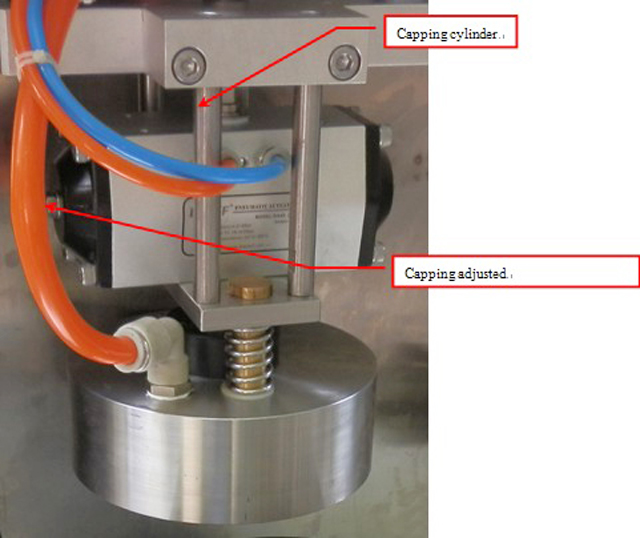

დაფარვის თავი

გადახურვის თავი ცილინდრით მოძრაობს ასაწევად და ქვევით, როდესაც თავსახური ქვევით დახურულია და მიაღწევს ვაკუუმის ხარისხს, როგორც ადრე იყო, დაფარვის თავი გადავა შემდეგ პროცედურაზე. დაფარვის ბრუნვის რეგულირება შესაძლებელია საკონტროლო პანელზე დახურული წნევის ღილაკით (როგორც ხედავთ მართვის პანელზე)

წითელი რეზინი თავსახურის შიგნით არის ადვილად აცვიათ ნაწილი, საჭიროა ხშირად შემოწმება და შეცვლა. დახურვისას თავსახური მჭიდროდ უნდა მიიკრას თავსახურებზე, შეგიძლიათ ჩადოთ რაღაც ჩამოსხმის შიგნით სხვადასხვა სიმაღლეების მისაღწევად. მაგრამ სიმაღლე არ შეიძლება იყოს ძალიან დიდი, ან თუ ის ძალიან სიმაღლეა, ვერ მიაღწევთ ვაკუუმის ფუნქციას, მაგრამ თუ ეს არ არის საკმარისი სიმაღლე, მისი დაფარვა შეუძლებელია. ჩვეულებრივ, მანძილი ქუდებისა და ქვედა ფორმის ზედა ნაწილისთვის არის 16 მმ-19 მმ.

ბოთლის დაწკაპუნების მოწყობილობა

სურათი 7

ბოთლის დაწკაპუნების მოწყობილობა უნდა დააფიქსიროს ბოთლი დახურვისას, როდესაც მბრუნავი ფირფიტა განლაგებულია, ბოთლის დაწკაპუნების ცილინდრი მოძრაობს ბოთლის დასაფიქსირებლად, რათა უზრუნველყოს კარგი საფარი.

ძირითადი ტექნიკური პარამეტრი:

ზომები: 600(ლ)×600(გ)×1350(გ)

წონა: დაახლოებით 110 ㎏

კვების წყარო: AC220V 50-60Hz

სიმძლავრე: ≦150 W (ვაკუუმის ტუმბოს გარეშე)

ჰაერის წნევა: 0,5-0,8 მპა

ჰაერის მოხმარება: ≤0,2მ3/წთ

სიჩქარე: დაახლოებით 25 ბოთლი ／წთ

საფარის დიამეტრი: მორგებულია

ბოთლის ზომები: მორგებულია

ინსტალაცია

1. მანქანა უნდა იყოს სუფთა და უსაფრთხო ადგილას;

2. დარწმუნდით, რომ სასწრაფო გაჩერება ხელმისაწვდომია (სურათი 5);

3. შესამოწმებლად დენის მიწოდება;

4. მანქანა გაზსადენით შეაერთეთ ნავთობისა და წყლის გამყოფთან, დაარეგულირეთ ჰაერის წნევა 0,6 მპა-მდე;

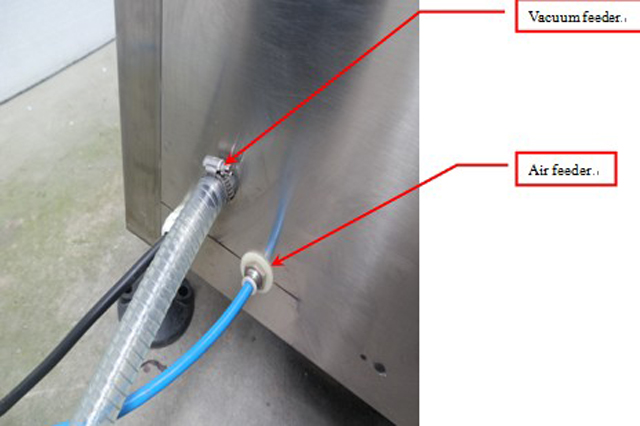

5. შეაერთეთ ვაკუუმის ავზი მანქანასთან. დარწმუნდით, რომ გაზის გაჟონვა არ არის.

სურათი 8

მართვის პანელის ოპერაცია

სურათები

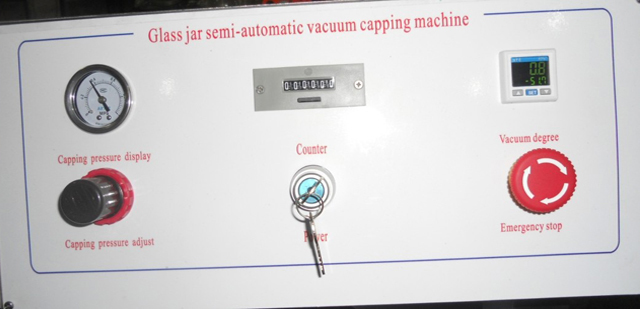

საკონტროლო პანელი შედგება დახურვის წნევის ცხრილისგან, დახურვის წნევის რეგულირებისგან, მრიცხველისგან, დენის გადამრთველისგან, ვაკუუმის რეგულირებისგან და გადაუდებელი გაჩერებისგან.

1. დაფარვის წნევის რეგულირება შეიძლება გამოყენებულ იქნას დაფარვის ბრუნვის დასარეგულირებლად, როდესაც ის არის საათის ისრის მიმართულებით, წნევა გაიზარდა, დაფარვის ბრუნი უფრო ძლიერია, როდესაც ის არის საწინააღმდეგო, წნევა შემცირდა, დაფარვის ბრუნი უფრო მცირეა;

2. გადაუდებელი გაჩერება, როდესაც რაიმე გადაუდებელი ხდება, დააწექით გადაუდებელი გაჩერების ჩამრთველს, მაშინ მანქანა იქნება უსაფრთხო მდგომარეობაში;

3. მთვლელი არის იმისთვის, რომ დაითვალოს რამდენი ჭიქა გამოუშვით, გადატვირთვის ღილაკს თუ დააყენებთ მრიცხველი ნულის ტოლფასი იქნება;

4. თუ საჭიროა ვაკუუმის ხარისხის დარეგულირება, დააწკაპუნეთ „M“ ვაკუუმზე მორგებულ ცხრილში და ის გამოჩნდება „St1“, დააწკაპუნეთ „︽““︾“ დასარეგულირებლად.

ზეთისა და წყლის გამყოფი და წნევის და რეგულირება (სურათი 10)

სურათი 10

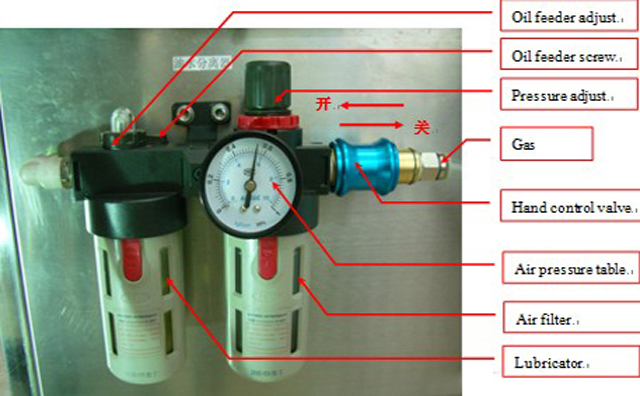

ზეთისა და წყლის გამყოფი შედგება ხელით კონტროლის სარქველისგან, წნევის რეგულირებისგან, ჰაერის წნევის ცხრილისგან, ზეთის რეგულირებისგან, ჰაერის ფილტრისა და საპოხი მასალისგან;

ხელის საკონტროლო სარქველი უნდა ჩართოს და გამორთოს აპარატის მთელი ჰაერის მიწოდება;

წნევის რეგულირება არის ზეწოლის მიწოდება მანქანაზე, როდესაც ის საათის ისრის მიმართულებით არის, წნევა გაიზარდა, საათის ისრის საწინააღმდეგოდ, წნევა მცირდება;

ჰაერის წნევის ცხრილი არის მანქანის სამუშაო წნევის ჩვენება;

ზეთის კორექტირება არის მანქანას ზეთის მიწოდება, როდესაც ის საათის ისრის მიმართულებით არის, ზეთი შემცირდა, საათის ისრის საწინააღმდეგოდ, ზეთი გაიზარდა.

ჰაერის ფილტრი არის შეკუმშული ჰაერის წყლის ამოღება, როდესაც ზეთისა და წყლის გამყოფის წნევა ნულის ტოლია, ჰაერის ფილტრი ავტომატურად ამოიღებს წყალს.

ლუბრიკატორი არის მანქანისთვის ზეთის მიწოდება, ჯერ უნდა გამორთოთ ჰაერის მიწოდება და ცოტა ზეთი ჩაყაროთ ლუბრიკატორში, დროში დაახლოებით 2-3 თვე.

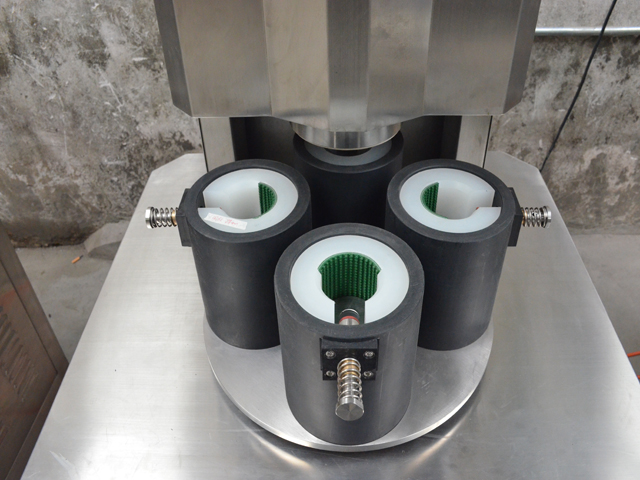

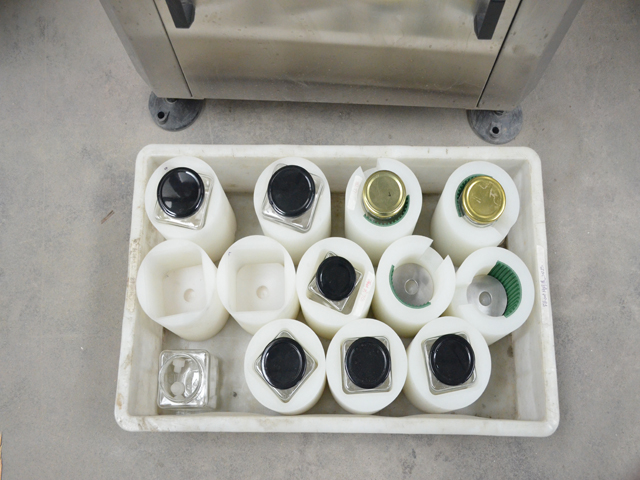

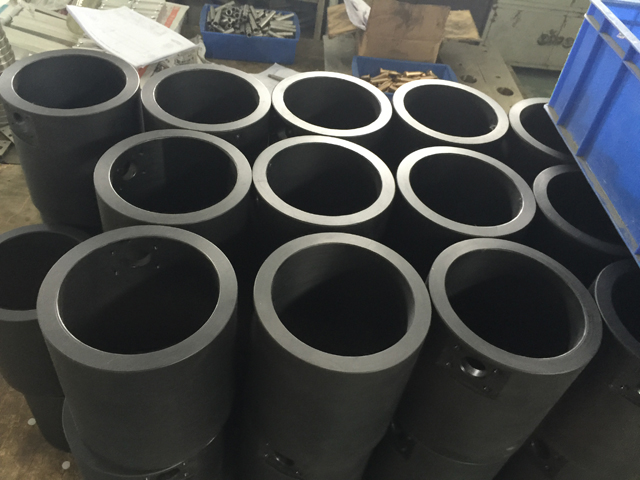

სათადარიგო ნაწილები Mould-ისთვის, რომ მოერგოს სხვადასხვა ზომის ქილებს/ბოთლებს
