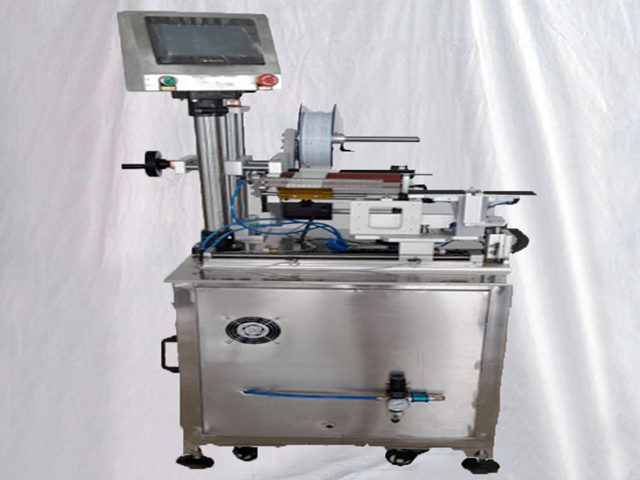

ნახევრად ავტომატური დენის კაბელი საკაბელო მავთულის სტიკერის დროშა ეტიკეტირების მანქანა

• მოდელი: VK-T807
• მარკირების სიზუსტე: ±1მმ (გამორიცხეთ პროდუქტის ეტიკეტის გადახრა)
• მარკირების სიჩქარე: 20~40 ცალი/მინიტი (მისი პროდუქტის ზომამდე)
• გამოსაყენებელი პროდუქტის ზომა: 20≤სიგრძე≤300მმ, 20≤სიგანე≤200მმ
• ეტიკეტის შესაბამისი ზომა: 20≤სიგრძე≤150მმ, 20≤სიგანე≤150მმ
• აპარატის ზომა: 970*790*1440 მმ
• ჰაერის წნევა: 0.6Mpa
• სიმძლავრე: 220V, 50/60HZ/140W
• წონა: 99 კგ

ვიდეოს ნახვა

ხელით მრგვალი ზედაპირის მავთულის ეტიკეტირების მანქანა აღწევს წებოვანი ეტიკეტის ნახევრად ავტომატურ მარკირებას ან წებოვანი ფილმის მავთულის წყლის მილზე, ხრახნიან და ა.შ.

როგორ მუშაობს მანქანა:

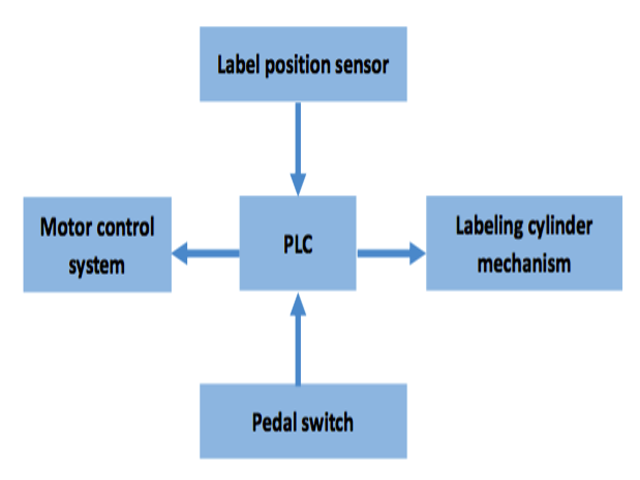

მარკირების მანქანა დაფუძნებულია PLC-ზე, როგორც ბირთვზე, რომელიც იღებს სიგნალებს და აკონტროლებს ყველა სისტემის მუშაობას. პედლების გადამრთველის გადადგმისას, სიგნალი გადაეგზავნება PLC-ს და დამუშავდება პროგრამების ნაკრების მიხედვით.

შემდეგ დაასრულეთ ეტიკეტის ამოღების და კვების ეტიკეტის პროცესები სტეპერ ძრავის მართვის სისტემაზე დაწყებით. ამავდროულად, ეტიკეტის პოზიციის სენსორი (ასევე ცნობილი როგორც ელექტრული თვალი) ყოველთვის აქცევს ყურადღებას ეტიკეტის გავლის მანძილზე.

როდესაც ეტიკეტი გადის, სენსორი დაუყოვნებლივ გაუგზავნის სიგნალს PLC-ს. შემდეგ PLC, პროგრამების ერთობლიობის მიხედვით, აგზავნის სიგნალს სტეპერ ძრავის მართვის სისტემაში გაჩერების მიზნით და იწყებს ეტიკეტირების სისტემას, რათა დასრულდეს მარკირების პროცესი.

მუშაობის პრინციპი

გადაცემის სისტემა:

სტეპერ ძრავა უზრუნველყოფს ეტიკეტების ამოღებას სინქრონული ქამრის მეშვეობით, რომელიც მართავს წევის მექანიზმს და მასალის მიმღების მექანიზმს, რათა მივაღწიოთ ეტიკეტების ამოღებას და გლასინის საყრდენი ფურცლის გადამუშავებას.

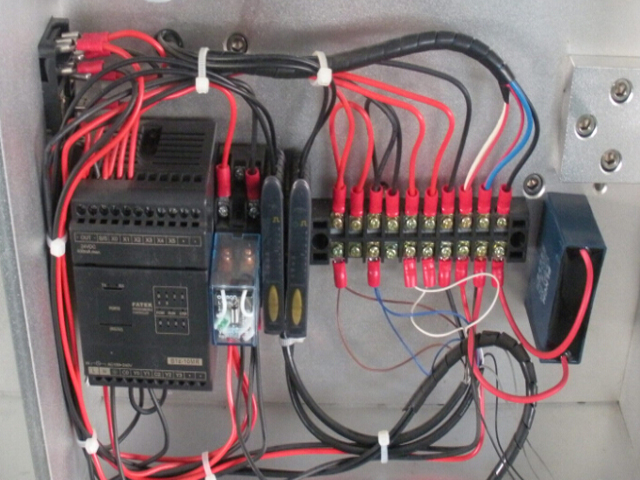

კონტროლის სისტემა:

ეს მანქანა კონტროლდება ელექტრო და გაზის გამოყენებით. სიგნალი ელექტრული თვალიდან (SICK სენსორი) და პედლებიანი გადამრთველიდან გადაეცემა PLC-ს დასამუშავებლად, რათა მივაღწიოთ ეტიკეტების მოხსნის, ეტიკეტირების და დათვლის ყველა პროცესს.

მავთულის მარკირების აპარატის გამოყენება:

პროდუქტის გამოყენებადი: გრძელი მრგვალი პროდუქტები, რომლებიც უნდა იყოს ეტიკეტირებული ქაღალდის ეტიკეტით ან ფირის ეტიკეტით ზედაპირზე;

მოქმედი ინდუსტრიები: ფართოდ გამოიყენება ელექტრო, მედიცინაში, პლასტმასში, მრეწველობაში და ა.შ.

მავთულის მარკირების აპარატის ტექნიკური მახასიათებლები:

მცირე სტრუქტურა იკავებს ნაკლებ ადგილს და ადვილად გადასაადგილებლად და დატვირთვას.

კარგი მარკირების სიზუსტე და სტაბილურობა; სისუფთავე, ნაოჭების გარეშე, ბუშტის გარეშე.

მისი გამოყენება და მორგება მარტივია. ახალ მუშაკებს შეუძლიათ გამოიყენონ ან დაარეგულირონ ის მარტივად მარტივი ვარჯიშის შემდეგ.

სტაბილური ოპერაცია.

ტექნიკური მონაცემები:

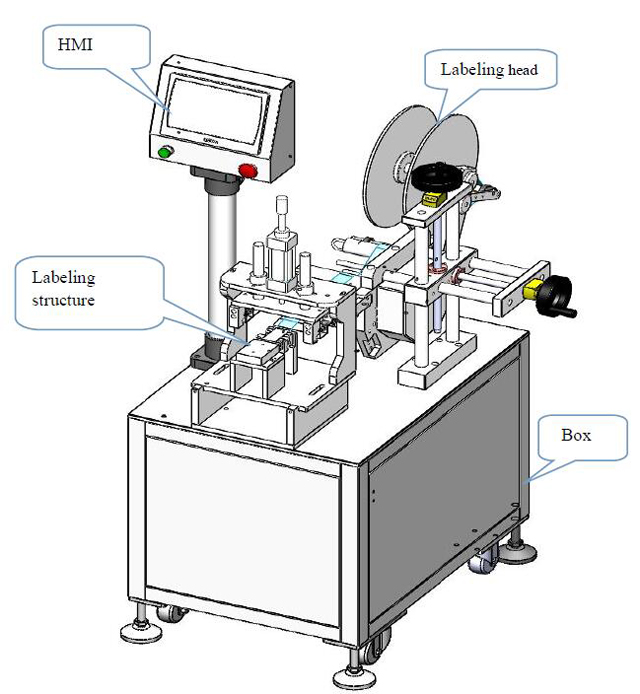

კონფიგურაცია:

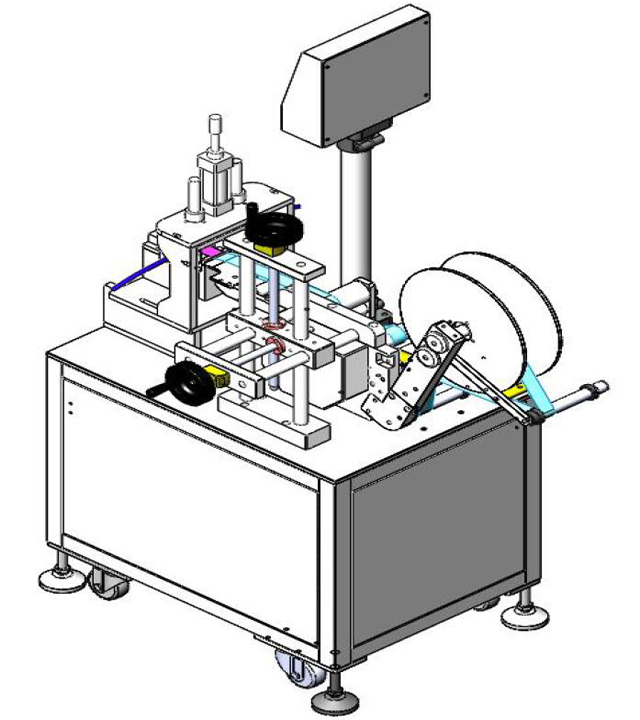

სხვა ნახატი

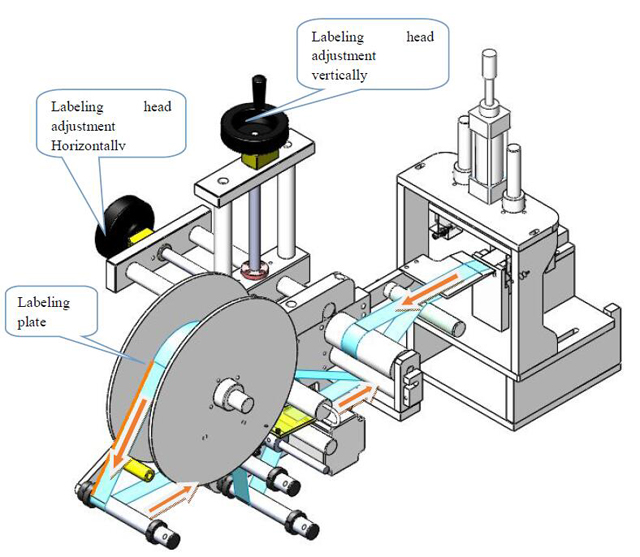

მარკირების თავი

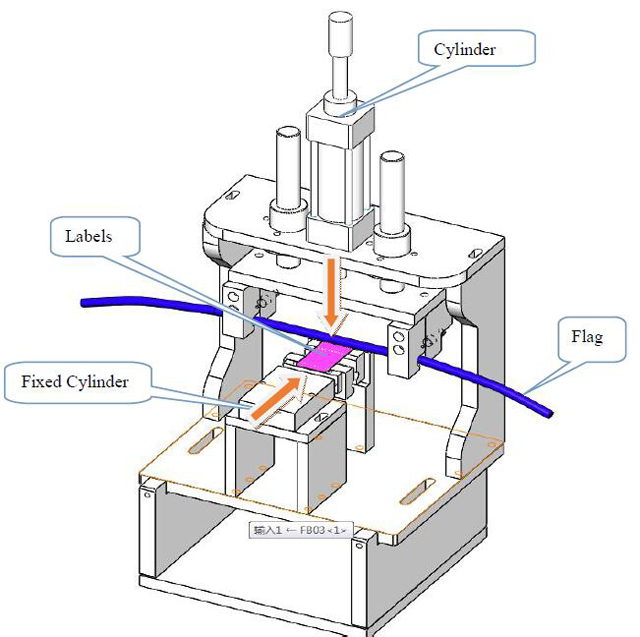

მარკირების სტრუქტურა

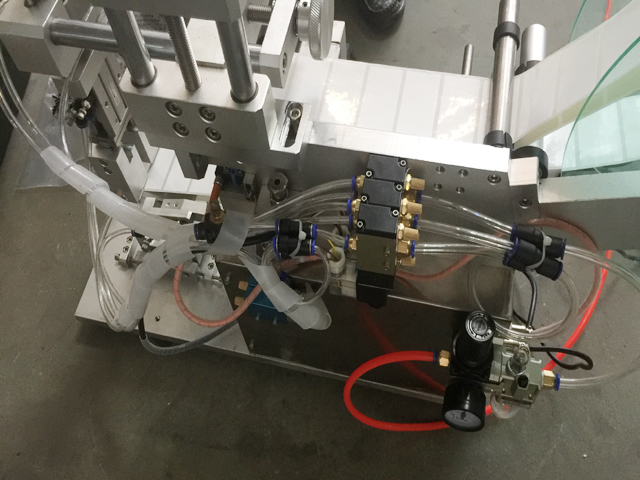

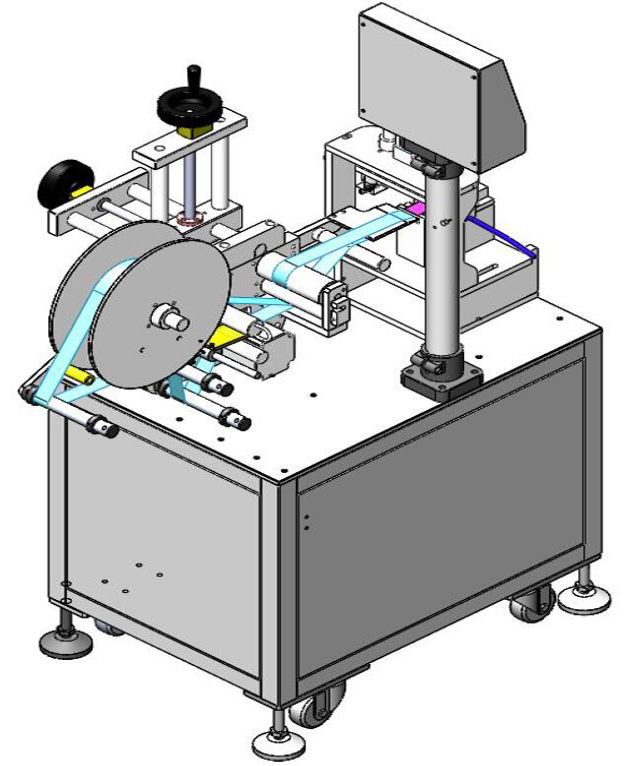

ეტიკეტირების მავთულის მანქანის უკანა ხედი

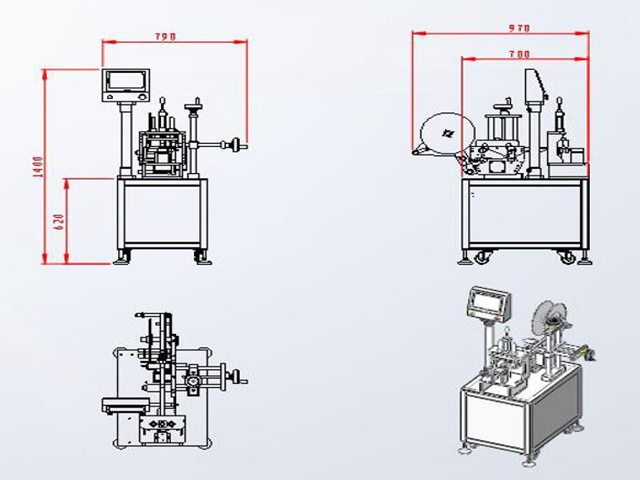

მავთულის ეტიკეტირების მანქანის ზომის ნახაზი ნახევრად ავტომატური:

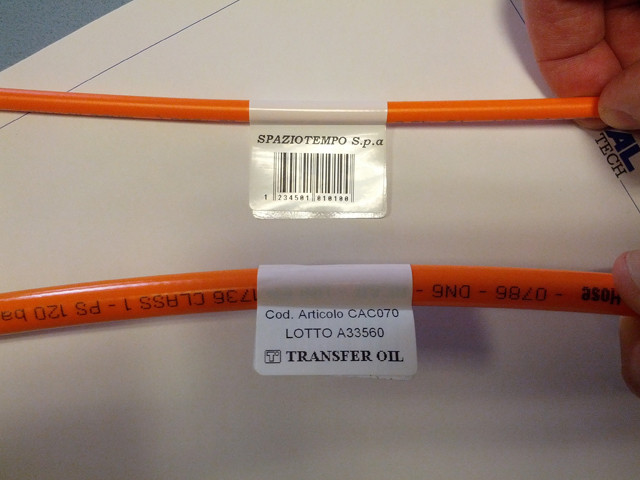

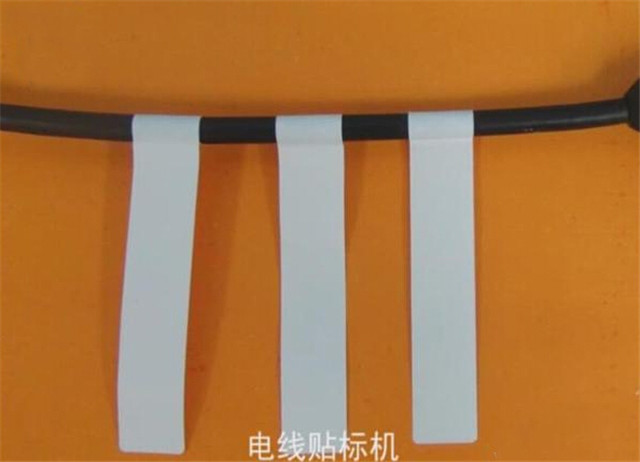

მარკირების ნიმუშები:
