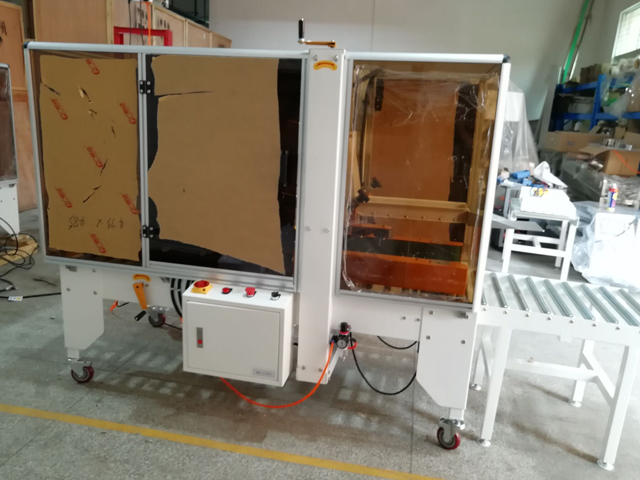

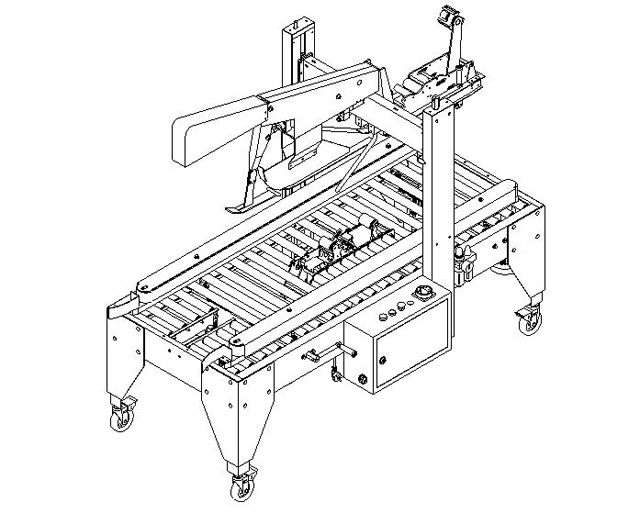

თუნუქის ქილა მუყაოს დალუქვის მანქანა კეისის დახურვის დალუქვის მოწყობილობა

დალუქვის სიჩქარე: 800~900 / საათში
მუყაოს ზომა (W): 150mm~500mm
მუყაოს სიმაღლე (H): 120mm~500mm
მუყაოს სიგრძე (L): 200mm~600mm
ლენტი გამოიყენება: 48~60~75W x 1000ML
როლიკერის სიგრძე: 570 ~ 770 მმ (რეგულირებადი)
აპარატის ზომა: L1880 x W900 x H1510 მმ
წონა: ≈180 კგ
მაქსიმალური: 50 dBA
ელექტრომოხმარება: MAX: 1.2KW
კვების წყარო: 220V/50Hz/60Hz/1Ph ან 380V/50Hz/60Hz/3Ph
ჰაერის წყარო: 3კგ/სმ2 100ნლ/წთ

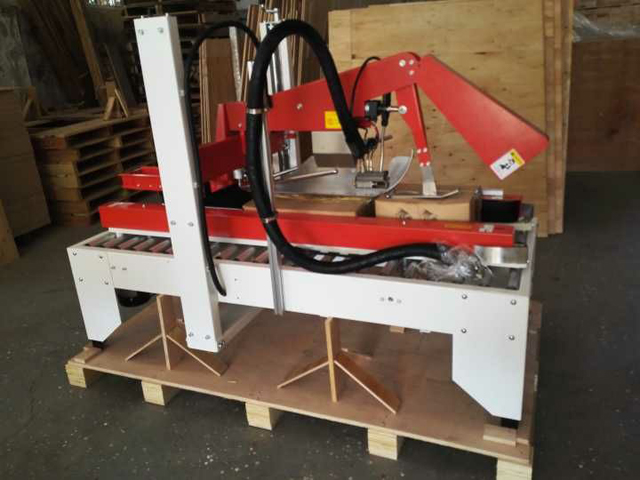

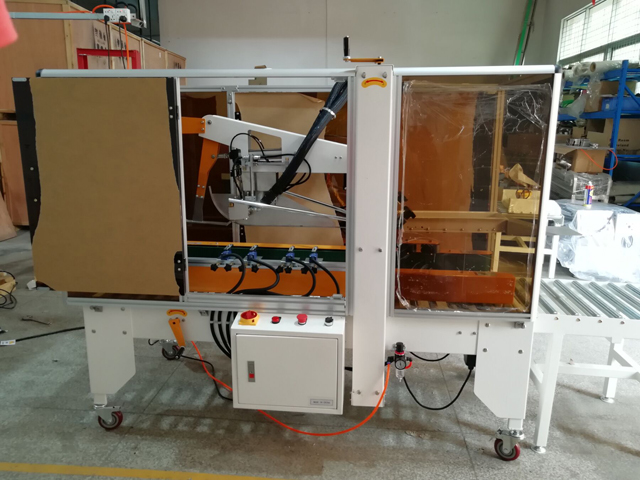

მანქანა შედგება ორი ნაწილისგან: მუყაოს დალუქვის მანქანა და ცხელი დნობის წებოს მოწყობილობა; ეს დალუქული განკუთვნილია მუყაოს დალუქვისთვის და ლენტი, ავტომატური დალუქვის წებოვანი ლენტის მანქანა ავტომატური დასაკეცი საფარით, არის იდეალური შესაფუთი აღჭურვილობის მახასიათებლები მოხერხებულობისა და ეკონომიურობისა და ეფექტურობის ფუნქციისთვის.

ნაწილები მიღებული მუყაოს დასაკეცი დალუქვის მანქანა ნახევრად ავტომატური
1. ძრავა: ტაივანი ლუიანგი
2. დენის გადამრთველი: Korea KACON
3. საკისარი: იაპონური NSK
4. საჭრელი: იაპონური SKD11
5. კონვეიერის ლენტები: იმპორტი იტალიიდან
6. კასტერი: VK-CS-50E
7. შეხებული გადამრთველი: Japan OMRON
8. შუალედური რელე: Janpan IDEC
9. AC კონტაქტორი: CHINT
10. ცილინდა: ტაივანი SHARKO
11. მაგნიტური სარქველი: Taiwan SHARKO

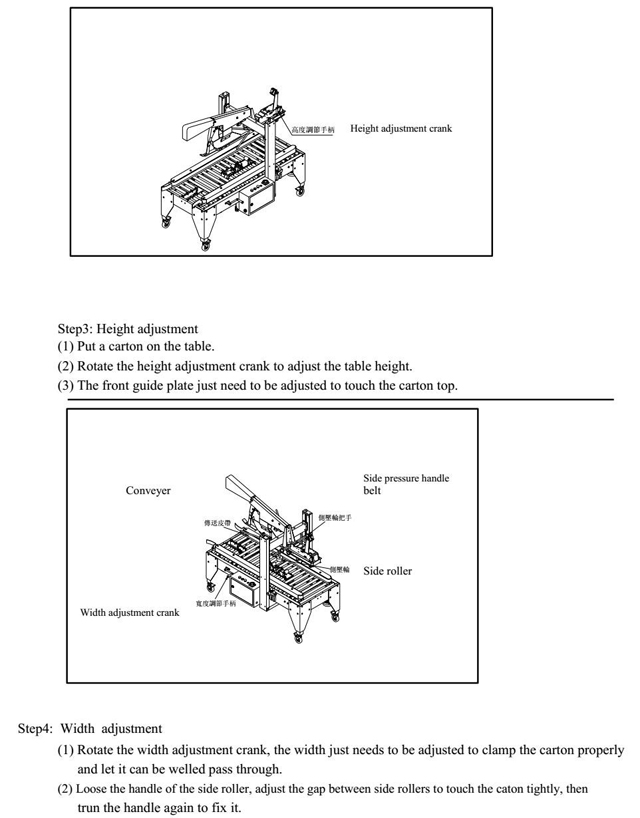

როგორ დაარეგულიროთ მუყაოს დალუქვი სხვადასხვა ზომის მუყაოსთვის:

კორექტირების სამუშაოების შესრულებამდე გთხოვთ გამორთოთ ელექტრომომარაგება.

ნაბიჯი 1: მაგიდის სიმაღლის კორექტირება

დააფიქსირეთ მოწყობილობა სათანადო შესანახ ადგილას, დაარეგულირეთ მაგიდის ზედაპირი სასურველ სიმაღლეზე.
(1) მოხსნათ რეგულირებადი ხრახნი.
(2) დაარეგულირეთ მაგიდის ფეხის სიმაღლე.
(3) ჩაკეტეთ ხრახნი.
(4) დააჭირეთ საცობს პოზიციის დასაფიქსირებლად.

ნაბიჯი 2: პნევმატური რეგულირება

(1) დაუკავშირეთ მანქანა პნევმატურ მიწოდებას.
(2) გაიჭიმეთ ხრახნი და მოაბრუნეთ საათის ისრის მიმართულებით წნევის გასაზრდელად ან საათის ისრის საწინააღმდეგოდ წნევის შესამცირებლად
(3) პნევმატური წნევა უნდა დარეგულირდეს დაახლოებით 5-6 კგ/სმ2-მდე.
(4) მჭიდროდ გადაატრიალეთ ხრახნი კორექტირების სამუშაოების დასრულების შემდეგ.

სპეციფიკაცია

დალუქვის სიჩქარე: 800~900 / საათში
მუყაოს ზომა (W): 150mm~500mm
მუყაოს სიმაღლე (H): 120mm~500mm
მუყაოს სიგრძე (L): 200mm~600mm
ლენტი გამოიყენება: 48~60~75W x 1000ML
როლიკერის სიგრძე: 570 ~ 770 მმ (რეგულირებადი)
აპარატის ზომა: L1880 x W900 x H1510 მმ
წონა: ≈180 კგ
მაქსიმალური: 50 dBA
ელექტრომოხმარება: MAX: 1.2KW
კვების წყარო: 220V/50Hz/60Hz/1Ph ან 380V/50Hz/60Hz/3Ph
ჰაერის წყარო: 3კგ/სმ2 100ნლ/წთ

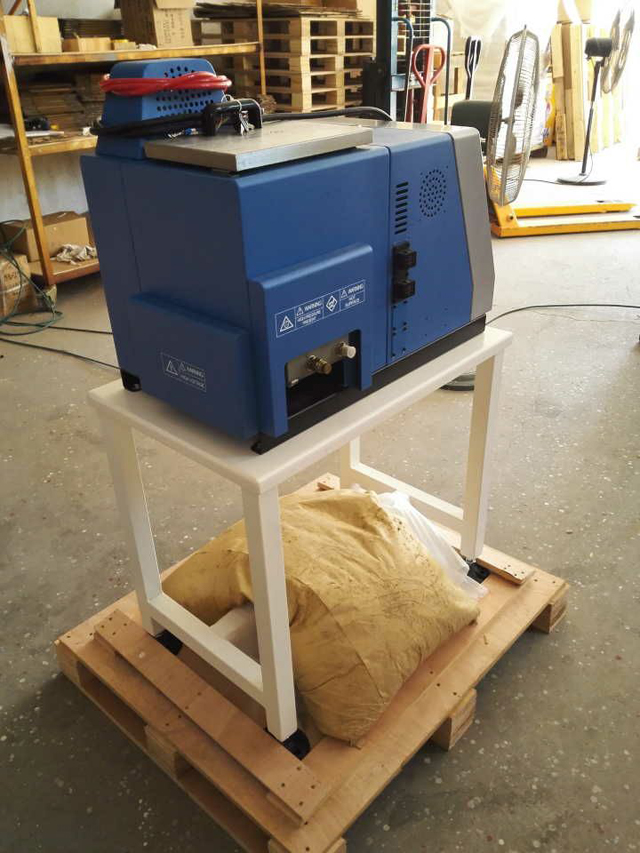

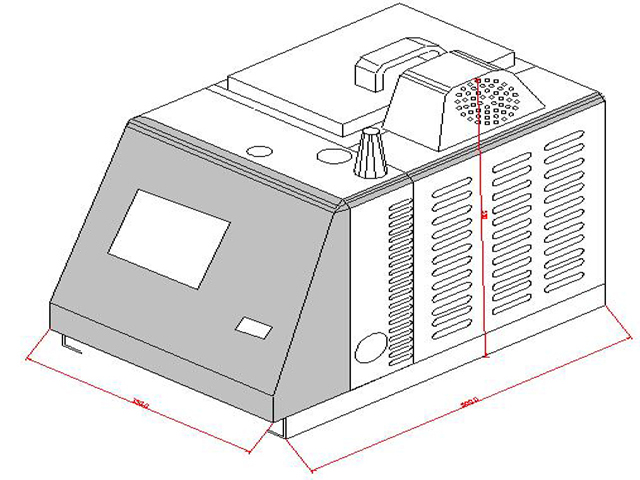

ცხელი დნობის წებოს მოწყობილობის ტექნიკური პარამეტრები

წებოს ცილინდრის მოცულობა: 10ლ
ტევადობა: 9.8ლ
ჰაერის წნევის დიაპაზონი: 48-415 kpa (10-60psi)
შეყვანის ძაბვის სტანდარტი: AC200-240V 1PH 50/60HZ
აპარატის ზომა: 750*450*470 მმ
აპარატის წონა: 65 კგ
გარემოს ტემპერატურის დიაპაზონი: 0-50 ℃
ტემპერატურის დიაპაზონი: 0-260 ℃
მაქს. სამუშაო ჰიდრავლიკური წნევა: 8.7Mpa
დაცვის დონეები: IP54

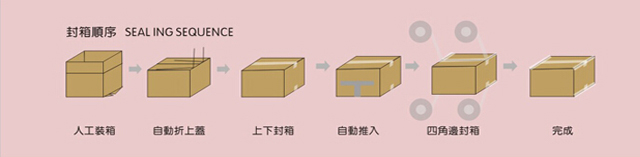

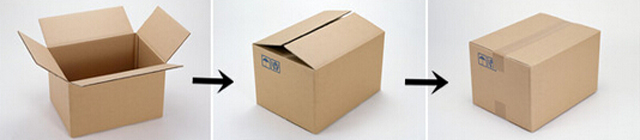

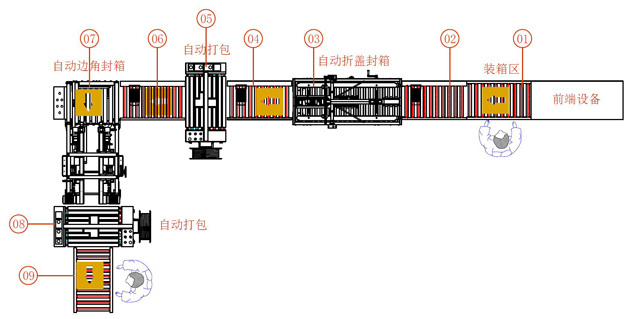

ნაკადის სქემა მუყაოს დალუქვის პროცესისთვის ყუთის მუყაოს დალუქვის მოწყობილობიდან:

სამუშაო ნაკადი სრულად ავტომატური მუყაოს დალუქვის ბოლოს შეფუთვის პროცესისთვის:

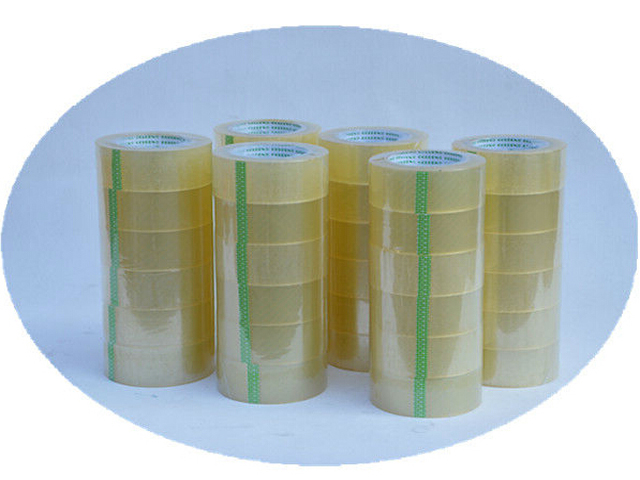

წებოვანი ლენტები აღჭურვილია მუყაოს დალუქვის მანქანით მუყაოს დალუქვისთვის:

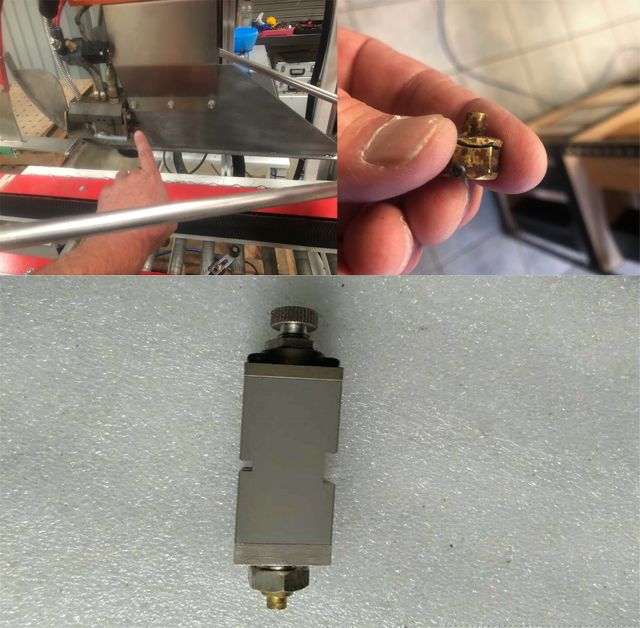

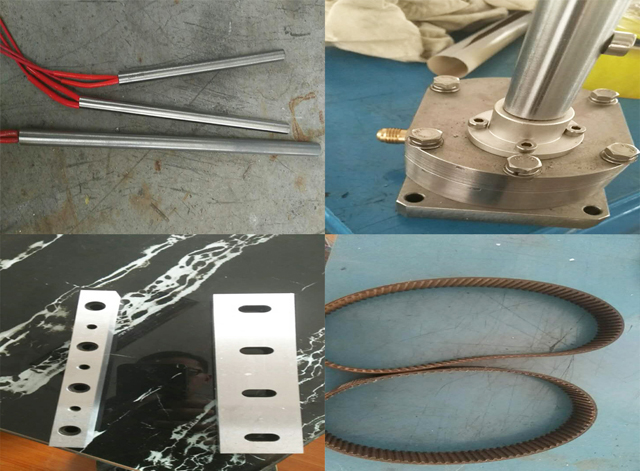

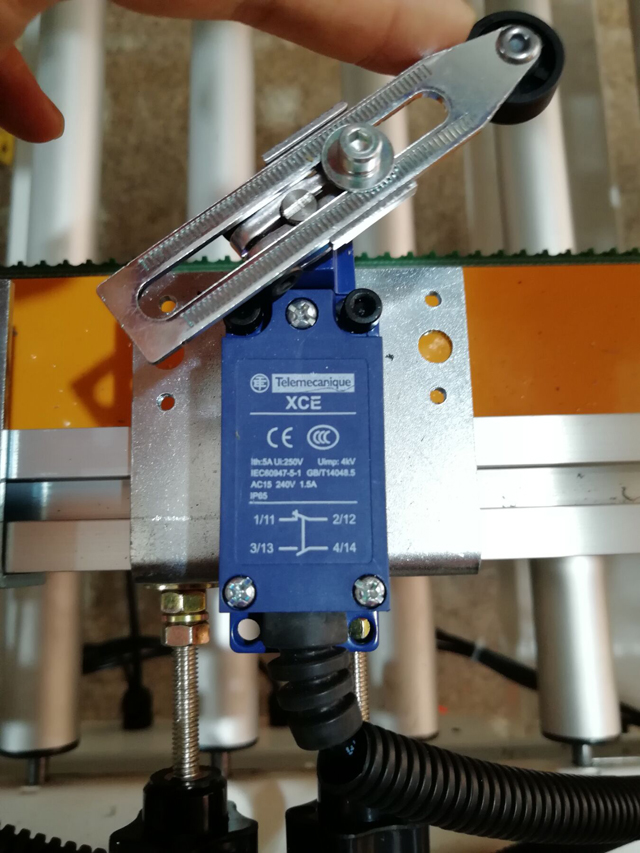

დალუქვის მანქანების სათადარიგო ნაწილები:

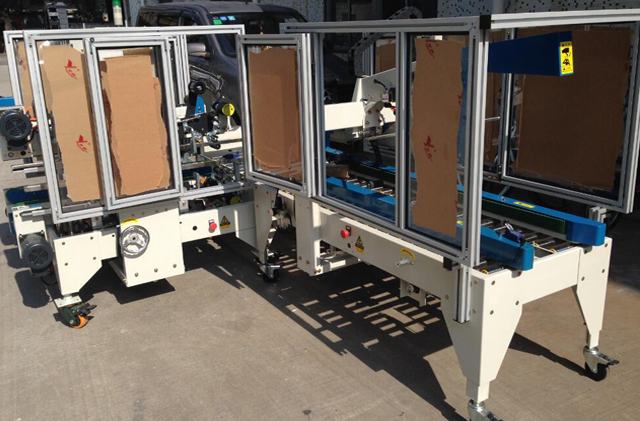

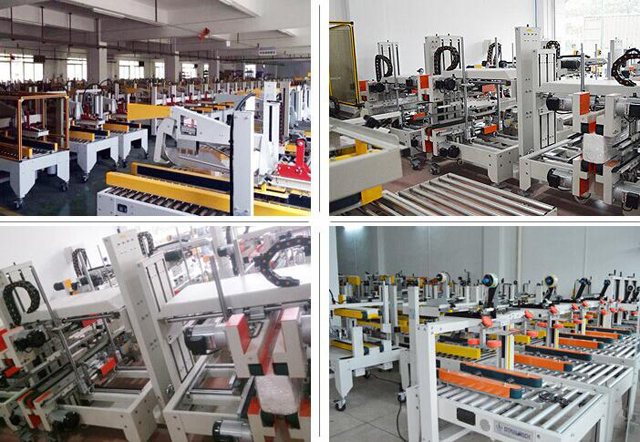

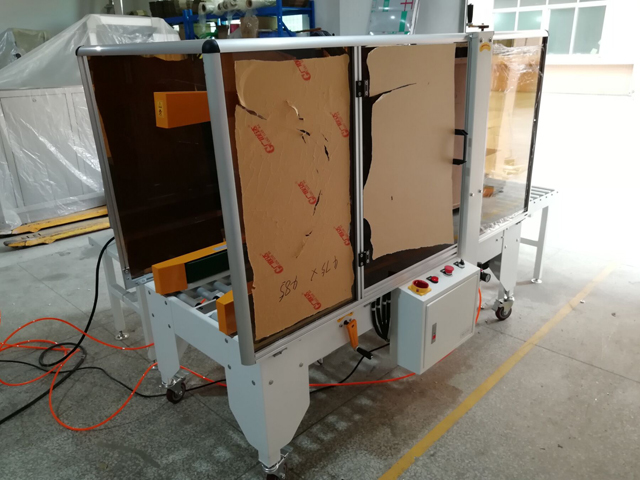

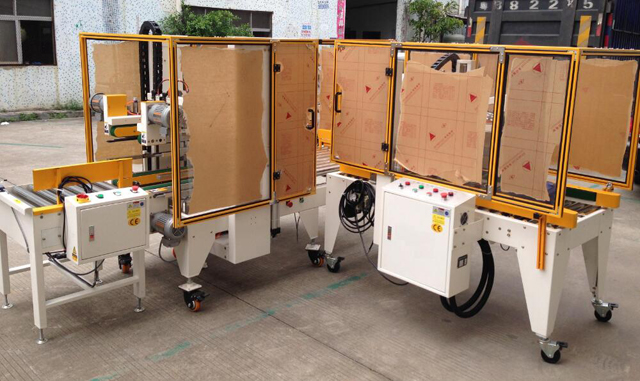

ქარხნის სახელოსნო მუყაოს დალუქვის მანქანებისთვის სხვადასხვა მოდელი ასამბლეის ექსპლუატაციისთვის

გაუმართაობა და გადაწყვეტილებები მუყაოს ერექციის დალუქვის მოწყობილობაზე:

დალუქვის გაუმართაობა და გამოსავალი
არა	გაუმართაობა	შესაძლო მიზეზი	გამოსავალი
1	წებოვანი ლენტის მოწყვეტა შეუძლებელია	რეამერის პაჩი არ არის საკმარისად მკვეთრი. სამაგრის ტინი დაჭედილია ობლიგაციით.	Reamer patch-ის შეცვლა Launder the reamer patch
2	წებოვანი ლენტის მოჭრის შემდეგ არის კუდი.	რეამერის პაჩი არ არის საკმარისად მკვეთრი. ღერო დგას საყრდენზე. გამწევი ზამბარა ძალიან ფხვიერია.	შეამოწმეთ, თხილი ზედმეტად ფხვიერია თუ არა. საჭიროების შემთხვევაში შეზეთეთ თხილი.
3	წებოვანი ლენტი სრულად ვერ ეწებება მუყაოს კოლოფს.	მთავარი ზამბარა ძალიან ფხვიერია და როლიკერის ღერძზე წებოა. წებოვანი ლენტი არის დისკვალიფიკაცია	დაარეგულირეთ ძირითადი ზამბარის წევა და გაასუფთავეთ როლიკერი. შეცვალეთ წებოვანი ლენტი
4	მუყაო შუაშია ჩაკეტილი.	საკრავის ბორბალზე კაკალი ძალიან მჭიდროა, მუყაოს გადასატანი ხაზის სიმაღლის რეგულირება არ არის შესაფერისი და მთავარი ზამბარა ძალიან მჭიდროა.	გაფცქვნილი ბორბალი, დაარეგულირე თხილი, ხელახლა დაარეგულირე სიმაღლე და მოხსნა მთავარი ზამბარა.
5	დალუქვის დროს წებოვანი ლენტი იჭრება.	რეამერის პატჩი ზედმეტად დიდხანს იშლება.	ჩამოწიეთ რეამერის პაჩის ადგილი.
6	წებოვანი ლენტი ხშირად ცდება გზას.	სახელმძღვანელო როლიკერის წნევა მუყაოზე არ არის თანაბარი.	ხელახლა დაარეგულირეთ სახელმძღვანელო როლიკერის სივრცე.
7	წებოვანი ლენტი არ არის ცენტრალურ ხაზზე.	დაზიანებულია უკანა საწინააღმდეგო ბორბალი.	შეცვალეთ ანტირეტროზული.
8	დალუქვის დროს არის დარღვევა.	ღერძის საჯდომზე მტვერია.	გაასუფთავეთ ღერძის ხის დასაჯდომი და შეზეთეთ.
9	დალუქვამდე არის ხვრელი და დალუქვის შემდეგ ფარდა.	სხვადასხვა თასმების სიჩქარე განსხვავებულია და მუყაო არ არის სათანადო ადგილას მანქანაში ჩასვლისას.	დაარეგულირეთ თითოეული სატრანსპორტო ხაზის გაჭიმვა ისე, რომ მუყაო სწორ ადგილას მოათავსოთ.
10	დალუქვის შემდეგ არის ფარდა	წებოვანი ლენტის დაძაბვა ძალიან დიდია

გარანტია: ყველა მანქანაზე ითხოვს 1 წლიან გარანტიას. (გარანტიიდან გამორიცხულია პრობლემები უბედური შემთხვევის, არასწორი გამოყენების, არასწორი გამოყენების, შენახვის დაზიანების, დაუდევრობის ან მოწყობილობის ან მისი კომპონენტების მოდიფიკაციის გამო. ასევე ადვილად გატეხილი სათადარიგო ნაწილი არ შედის გარანტიაში)

ინსტალაცია: მას შემდეგ, რაც მანქანა ჩამოვა თქვენს ქარხანაში, საჭიროების შემთხვევაში, ჩვენი ტექნიკოსი წავა თქვენს ადგილზე, რათა დააინსტალიროს და გამოსცადოს მანქანა და ასევე მოამზადოს თქვენი მუშა მანქანაზე მუშაობისთვის (მატარებლის დრო დამოკიდებულია თქვენ მუშაზე). ხარჯები (ავიაბილეთი, კვება, სასტუმრო, მგზავრობის საფასური თქვენს ქვეყანაში) უნდა იყოს თქვენს ანგარიშზე და თქვენ უნდა გადაიხადოთ ტექნიკოსისთვის დღეში 150 აშშ დოლარი. ასევე შეგიძლიათ ჩვენს ქარხანაში წასვლა ტრენინგის გასაკეთებლად.

სერვისის შემდეგ: თუ პრობლემა შეგექმნათ მანქანაზე, ჩვენი ტექნიკოსი წავა თქვენს ადგილზე, რათა მოაგვაროს მანქანა რაც შეიძლება მალე. ღირებულება უნდა იყოს თქვენს ანგარიშზე (როგორც ზემოთ).
